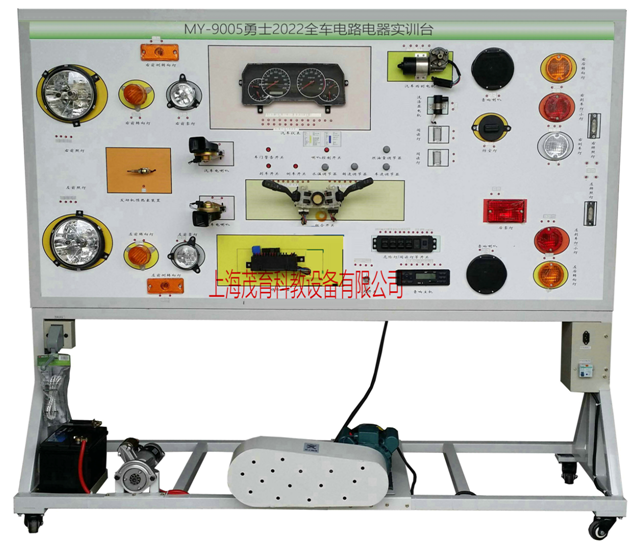

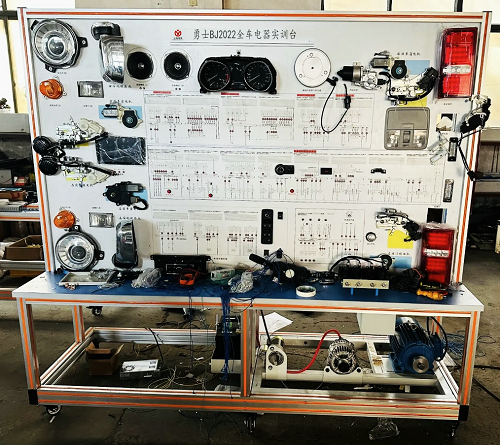

MY-9005勇士BJ2022全車電器實訓臺
勇士BJ2022全車電器實訓臺-是配合大專院校，部隊、汽修等專業的教具之用，通過專業課程的教學和電路電器實訓臺演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握電路電器實訓臺專業知識。汽車電器實驗臺
采用全新柴油機原車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、結構組成：
實訓臺采用柴油車元件制作，近似原車的布置方式；主要由全車線束、儀表盤、各種開關、燈光系統、加熱、繼電器、燃油供給系統、燃油分配泵、發電機、起動機、可移動式臺架。
三、實訓臺功能說明：
1、演示燈光系統的工作、信號燈的工作；
2、演示起動充電系統的工作，可用萬用表檢測線路接頭電壓及電流，并設有斷路故障；
3、演示發動機燃油系統的工作，可在實訓臺上觀察燃油的噴油，配有噴油器、噴油支管、燃油壓力管；
4、演示加熱塞的功能：配有加熱塞溫度顯示，由電機驅動高壓泵運轉，可演示不同載荷下噴油量的變化。
5、測量面板上配備測量端子，可以 使用萬用表或示波儀等測量元件的電流、電阻或電壓等參數的數值或波形。
6、實訓臺配備故障設置系統，可以設置40個故障，包括開路、短路、元件損壞和高電阻狀態下等故障。
7、實驗臺支架采用優質鋼材焊接，表面經過噴塑處理。
8、對于轉動部位和加熱部位設置安全防護措施。
9、所有電器部件設置接線端子，提供線路連線
10、系統電器元件線路實際操作和故障設置，實時模擬各系統故障，并進行診斷和排除。
11、可分別進行各組成部分線路的基礎學習和實訓，同時又能進行綜合的學習和實訓。
12、能學習汽車基本電器的線路組成，了解各部分的相互聯系和影響，完整掌握全車電路的基本知識和故障排除。
四、技術參數：
1、外形尺寸（約）：2080×600×1800mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
6、型 號：YT 100L1-4
7、電壓：AC 220V/380V
8、功率：2.2KW
9、轉速：1420r/min
10、顏色：7032
11、鋼管：40*40*3mm
12、機柜：1.5mm冷板沖壓成形，背面設置維修門；
13、移動腳輪：100*60mm
友情提示：
1、設備驗收：各采購單位收貨時請勇士BJ2022全車電器實訓臺的貨品外觀，核實勇士BJ2022全車電器實訓臺的數量及配件，拒收處于受損狀態的勇士BJ2022全車電器實訓臺；
2、設備質保：茂育將為各采購單位提供勇士BJ2022全車電器實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對勇士BJ2022全車電器實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌挠率緽J2022全車電器實訓臺備選型錯誤或勇士BJ2022全車電器實訓臺購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對勇士BJ2022全車電器實訓臺的發貨期為參考值，如您需要了解勇士BJ2022全車電器實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對勇士BJ2022全車電器實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關勇士BJ2022全車電器實訓臺的技術咨詢。
