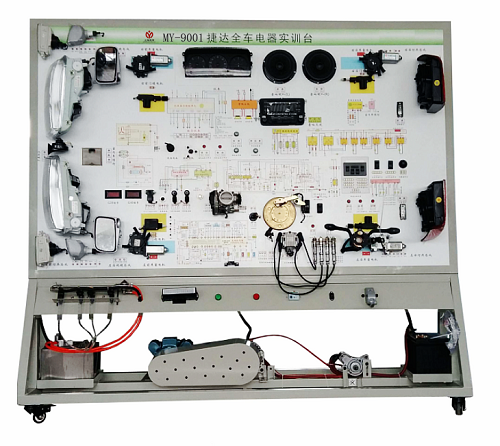

MY-9001捷達全車電器實訓臺

捷達全車電器實訓臺-以大眾捷達全車電器實物為基礎，充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。

通過電路電器實訓臺的演示，可清楚了解轎車內部的電路電器結構與功能，便于學生較快地掌握轎車的電路構造和原理，提高學生對轎車電路的初步認識，使學生了解整車電路起到更直觀更深入的教學目的。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、捷達全車電器實訓臺功能特點：

1、真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5、設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格：

1、外形尺寸（約）：2080×700×1900mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
    型號：YT 100L1-4
    電壓：AC 220V/380V
    功率：2.2KW
    轉速：1420r/min
6、顏色：7032
7、鋼管：40*40*3mm
8、機柜：1.5mm冷板沖壓成形，背面設置維修門；
9、移動腳輪：100*60mm

四、基本配置（每臺）：

序號	名稱	規格型號	單位	數量
1	示教板面板	裝有各種檢測端子以及彩色電路圖	套	1
2	發動機控制電腦(ECU)	原車	套	1
3	診斷座	原車	個	1
4	點火開關	原車	個	1
5	組合儀表	原車	套	1
6	組合開關	原車	套	1
7	左右前大燈總成	原車	套	1
8	左右前霧燈	原車	套	1
9	左右轉向燈	原車	套	1
10	左右轉向邊燈	原車	套	1
11	左右組合尾燈	原車	套	1
12	牌照燈	原車	套	1
13	高位剎車燈	原車	個	1
14	燈光開關	原車	套	1
15	剎車燈開關	原車	套	1
16	倒車燈開關	原車	套	1
17	危險燈開關	原車	套	1
18	線束	茂育	套	1
19	雨刮總成	原車	套	1
20	雨刮控制器	原車	個	1
21	噴水電機	原車	套	1
22	噴水壺	原車	套	1
23	喇叭	原車	個	2
24	喇叭繼電器	原車	個	1
25	X觸點繼電器	原車	個	1
26	霧燈繼電器	原車	個	1
27	無分電器點火系統	含點火器總成、火花塞、曲軸位置傳感器	套	1
28	模擬噴油嘴指示燈	茂育	套	1
29	燃油泵繼電器	原車	個	1
30	燃油泵指示燈	原車	個	1
31	曲軸位置傳感器及信號輪	原車	套	1
32	電動窗主開關	原車	套	1
33	左右前車門電腦	原車	個	1
34	舒適電腦	原車	個	1
35	右前門鎖電機	原車	套	1
36	左右后電動窗電機	原車	套	1
37	左右后電動窗開關	原車	套	1
38	左右后門鎖電機	原車	套	1
39	汽車音響總成	原車	套	1
40	揚聲器	6"，200W	對	1
41	起動機總成	原車	臺	1
42	發電機總成	原車	臺	1
43	三相異步電動機	YT 100L1-4	臺	1
44	蓄電池	12V 45Ah	臺	1
45	保險絲盒	茂育	個	2
46	電源總開關	50A	個	1
47	移動臺架(帶自鎖腳輪裝置)	2040×650×1800mm(長×寬×高)	臺	1
48	故障模擬與排除裝置	茂育	套	1
49	教師手冊	茂育	套	1
50	合格證與保修卡	茂育	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查捷達全車電器實訓臺的貨品外觀，核實捷達全車電器實訓臺的數量及配件，拒收處于受損狀態的捷達全車電器實訓臺；
2、設備質保：茂育將為各采購單位提供捷達全車電器實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?font face="宋體">捷達全車電器實訓臺選型錯誤或捷達全車電器實訓臺購買數量錯誤，造成捷達全車電器實訓臺的退換貨要求，將不被接受；
4、設備貨期：對捷達全車電器實訓臺的發貨期為參考值，如您需要了解捷達全車電器實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對捷達全車電器實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關捷達全車電器實訓臺的技術咨詢。
