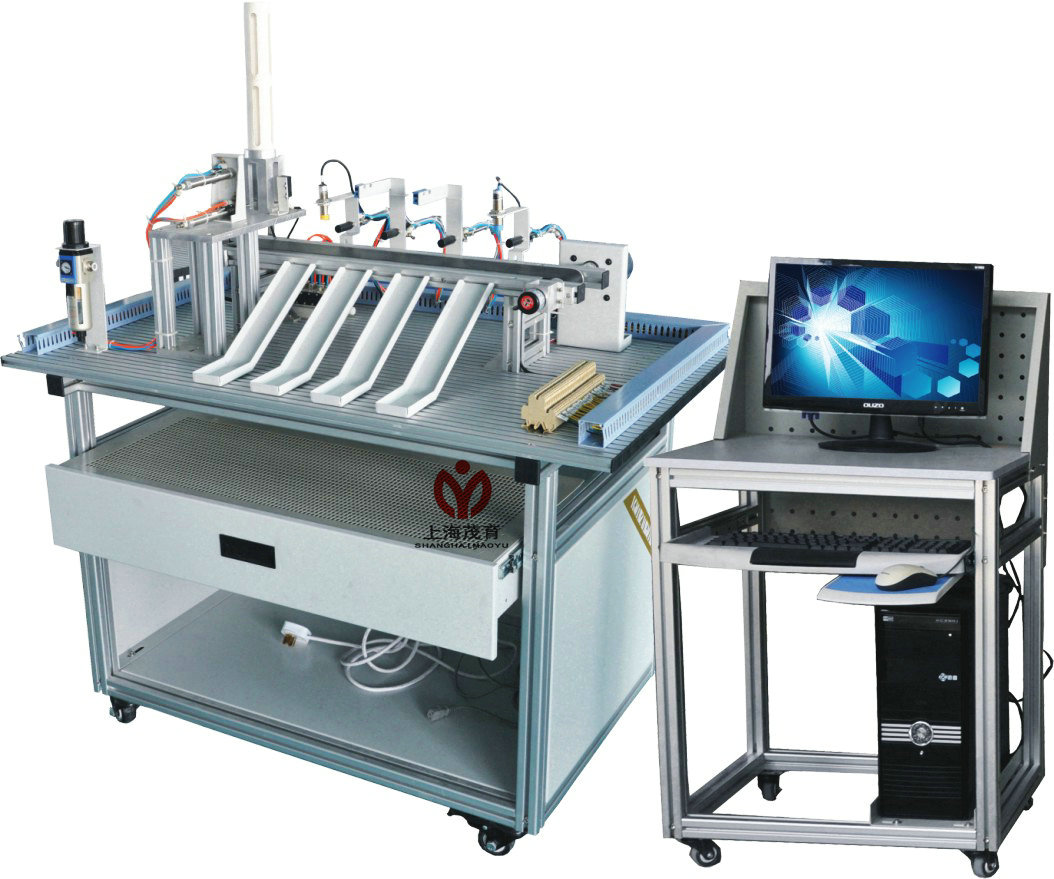

MY-19B材料分揀實訓裝置

MY-19B材料分揀實訓裝置-是針對機電一體化教學的要求而研發的，它涵蓋了PLC、氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢測等教學內容，是實際工業現場生產設備的微縮裝置�；诙喾N傳感器的檢測及旋轉編碼器的精確定位，實現對不同材質、不同顏色物體的分揀。實訓裝置采用全開放式布局且具有設故排故單元，可充分鍛煉操作者系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。
二、裝置特點及組成：
材料分揀裝置由底板、實訓桌（型材結構）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和汽缸組成；物料傳送部分由電機和同步傳送帶組成。
電氣控制由單相交流電機及減速器、電磁閥、氣缸、旋轉編碼盤、旋轉電磁鐵、開關電源、光電傳感器、顏色傳感器、電容式傳感器、電感式傳感器、磁性傳感器、位控部分由旋轉編碼器、單相交流電機及減速器等組成。PLC選用三菱系列可編程控制器，三菱主機為FX1S-30MR-001、內置開關量I/O（16路開關量輸入/14路繼電器輸出）。
通過傳感器信號采集，PLC編程，對交流電機、電磁閥、旋轉電磁鐵進行較復雜的開關量控制、位置控制、時序邏輯控制，實現對傳送帶上的物料進行定位、辨識、分類。
三、技術參數：
1、輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2、氣源：0.2Mpa～0.55Mpa
3、工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
4、裝置容量：＜0.5kVA
5、外形尺寸：1000mm×640mm×1200mm
四、實訓項目：
1、單向交流電機正反轉控制
2、物料分揀系統的調試
3、氣動控制技術應用
4、傳感器技術應用
5、電磁鐵技術應用
6、分揀出金屬與非金屬
7、分揀出黑色與白色塊
8、分揀鐵質工件到任一料槽
9、分揀鋁質工件到任一料槽
10、分揀金屬工件到任一料槽
11、分揀非金屬工件到任一料槽
12、故障檢測與維修
五、基本配置：

序號	名稱	主要元件或型號、規格	數量
1	實訓桌	1100×800×840 mm	1張
2	觸摸屏模塊	7英寸工業彩色觸摸屏TPC7062KS	1塊
3	PLC控制器	三菱：FX3U-48MR 繼電器輸出	1只
4	變頻器模塊	三菱D720 功率： 0.4KW	1只
5	電源模塊	單相電源總開關1只；單相電源插座2個	1組
6	按鈕模塊	按鈕黃、綠、紅各2只；指示燈黃、綠、紅各2只；急停按鈕 1只；蜂鳴器1只，	1套
7	送料機構	支架1套；電容傳感器1只；DC：24V減速電機1只；傳送帶1根。	1套
8	氣動機械手	雙氣缸(雙桿單出) 1只，單出桿氣缸（六角)1只，氣爪1只，旋轉氣缸1只，磁性開關3只，單控電磁換向閥4只；	1套
9	分揀機構及物料暫存橋架	單出桿氣缸3只，金屬傳感器1只，光傳感器1只，電感傳感器1只，磁性開關3只，物件導槽3個，單控電磁換向閥3只，光電傳感器1只支架1套；平皮帶1條；三相減速電機1臺，	1套
10	接線端子模塊	接線端子和回型安全插座	1塊
11	分揀物料	金屬，白色塑料、黑色塑料	1套
12	連接線	紅色、黃色、綠色、黑色	1套
13	靜音空壓機	0Mpa-0.8Mpa，氣泵噪音≦65分貝，符合國標	1臺
14	氣管	Φ4氣管，氣管為顏色隨機，每臺配有足量氣管	1套
15	PLC編程線纜	SC-09	1條
16	觸摸屏編程線	USB-B	1條
17	配套工具	內六角扳手1套、螺絲刀1套、萬用表1只	1套
18	軟件光盤	PLC編程軟件、觸摸屏軟件、演示程序	1套
19	導線整理架	歐式導線架	1個
20	電腦桌	鋁型材電腦桌	1個
