MYMES-01B通用機電設備安裝與調試實訓裝置

參考圖

一、通用機電設備安裝與調試實訓裝置-系統構成

1、供料單元；2、檢測分揀單元；3、倉儲單元；4、智能監控平臺
二、性能參數
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：＜2.5kVA
4、實訓平臺尺寸約為：1950×785mm×830mm，各部件采用優質鋁合金和鈑金加工成型，外觀無劃痕等。
5、單站工作臺尺寸約為：650mm×785mm×830mm
三、各單元介紹
（1）供料單元
供料單元主要功能是負責不同材料的供料，由料管、推料裝置及傳輸線等組成。

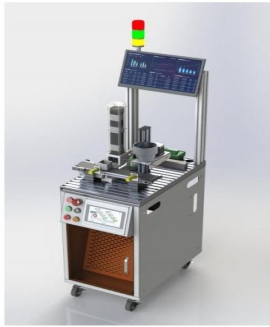

參考圖

主要技術參數要求及電氣元件：
1、工作臺：鋁合金。
2、供電電源/工作電壓：AC220V/50Hz/DC24V/2A。
3、工作氣壓：0.5MPa
4、PLC：西門子主機模塊。
5、直流減速電機：24V
6、檢測傳感器：光電傳感器、磁感傳感器、3個光纖傳感器及放大器等。
7、電源控制盒：面板上設有指示燈、啟動、停止以及急停按鈕，整體設計成獨立模塊，兩端采用鈑金件固定。
8、配有7寸彩色觸摸屏：
（1）800X480分辨率、65535色TFT；
（2）按照工業 III級標準生產，采用 LED 背光永不黑屏；
（3）400M 主頻、WinCE 系統、MCGS 組態軟件、64M 存儲空間；
（4）支持 U盤備份、恢復，操作快捷；
（5）支持 RS232/RS485/RJ45以太網通訊接口；帶wifi功能
（6）低功耗，整機功耗僅 6W；
（7）配下載線和安裝軟件；
（8）鈑金件支架安裝。
9、當5個單元全部進入聯網狀態時，管理員能夠通過組態監控機中各種組態按鈕方便的控制整個系統的運行、停止等。每個單元的工作狀態在監控畫面上也能夠清楚的看到。

序號	名稱	規格
1	實訓桌	鋁合金型材/鈑金
2	上料機構	上料基座，料筒
3	傳輸線	皮帶/鋁件
4	氣缸	筆形氣缸
5	電磁閥	DC24V
6	調速閥	SL4-01
7	氣源過濾器	AFC2000
8	光電傳感器	漫反射
9	光纖傳感器	FRS-320
10	磁性傳感器	CS1G
11	減速電機	24V
12	PLC主機	S7-1200
13	變頻器	EDS300-2S0002
14	觸摸屏	7寸 MCGS
15	信號轉換器	24v
16	PLC傳感器信端子臺	24v
17	邊緣計算網關	電源：9-36V 串口：支持 RS485/RS232 支持西門子、三菱、歐姆龍、臺達、信捷、施耐德、ABB 等品牌 P LC 支持 PLC 協議轉 MQTT 協議支持 10W 條數據離線緩存支持阿里、百度、華為、騰訊、亞馬遜云等平臺同時支持私有云平臺
18	PLC下載線	3米

（2）檢測分揀單元
檢測分揀站是通過各種傳感器檢測，通過檢測輸出對應的信號，也可以根據顏色和材質（金屬和非金屬）進行檢測分揀，把合格或指定的物料傳輸給下一站，由傳感器、分揀滑槽、傳感器、氣缸、傳輸線等機構組成。

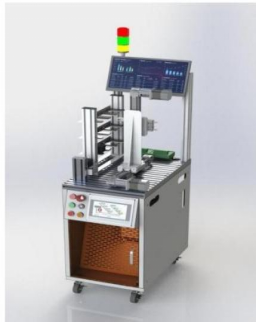

參考圖

主要技術參數要求及電氣元件：
1、工作臺：鋁合金
2、供電電源/工作電壓：AC220V/50Hz/DC24V/2A；
3、工作氣壓：0.5MPa
4、PLC：西門子主機模塊。
5、檢測傳感器：光電傳感器、電容傳感器等。

序號	名稱	規格
1	實訓桌	鋁合金型材/鈑金
2	傳輸線	皮帶/鋁件
3	分揀滑槽	鈑金
4	氣缸	筆形氣缸
5	電磁閥	DC24V
6	調速閥	SL4-01
7	氣源過濾器	AFC2000
8	光纖傳感器	漫反射
9	磁性傳感器	CS1G
10	減速電機	10W/24V
11	PLC主機	S7-1200
12	信號轉換器	24v
13	PLC傳感器信端子臺	24v
14	PLC下載線	3米

（3）倉儲單元
倉儲單元由堆垛機、氣動手抓、≥3*4立庫組成，完成成品工件的倉儲功能。

參考圖

主要技術參數要求及電氣元件：
1、工作臺：鋁合金材質
2、供電電源/工作電壓：AC220V/50Hz/DC24V/2A；工作氣壓：0.5MPa
3、PLC：西門子主機模塊。
4、步進電機：1.5A 角距：1.8度

序號	名稱	規格
1	實訓桌	鋁合金型材/鈑金
2	上料機構	上料基座
3	步進電機	1.5A 角距：1.8度
4	步進驅動器	24V
5	絲桿	滾珠
6	氣缸	回轉氣缸/手指氣缸/雙杠氣缸
7	夾手	鋁件定制
8	立庫	3層4列
9	電磁閥	DC24V
10	調速閥	SL4-01
11	夾手	鋁件定制
12	氣源過濾器	AFC2000
13	光電傳感器	多種規格
14	磁性傳感器	多種規格
15	限位開關	機械形式
16	PLC主機	S7-1200
15	信號轉換器	24v
16	PLC傳感器信端子臺	24v
17	PLC下載線	3米

四、智能監控平臺：
智能監控平臺是一套基于互聯網基礎，對現場設備進行數據采集、上傳、讀取、展示的平臺，建立了上下行數據標準，為互聯網用戶提供物聯網數據服務的平臺。設備采用LED屏顯示現場設備的實時狀態顯示，可以在線開發軟件，組態設備，調試設備、以及監控設備運行情況，系統運行情況一目了然，增加產品附加值，支持手機、平板、電腦等設備使用。
五、配套常用工具：
包含萬用表、電筆、電工膠布、尖嘴鉗、斜口鉗、活動扳手、剝線鉗、十字螺絲刀、一字螺絲刀、內六角 1 套、工具箱等。
六、實訓項目：
（1）供料站實訓項目
1、供料機構部件安裝；2、氣路連接與調整；3、電路接線；4、傳感器調試、電路校對；5、變頻器基本操作面板的功能認識和參數設置；6、觸摸屏的界面設置、變量連接及下載運行；7、編制PLC程序與調試。
（2）檢測分揀站實訓項目
1、搬運站機械手等部件安裝；2、氣路連接與調整；3、電路接線；4、傳感器調試、電路校對；5、編制PLC程序與調試。
（3）倉儲站實訓項目
1、堆垛機兩軸單元的機械部件安裝；2、氣路連接與調整；3、電路接線；4、傳感器調試、電路校對；5、步進驅動及電機調試；6.編制PLC程序與調試。

友情提示：
1、設備驗收：各采購單位收貨時請檢查通用機電設備安裝與調試實訓裝置的貨品外觀，核實的傳感器與檢測技術實驗臺及配件，拒收處于受損狀態的通用機電設備安裝與調試實訓裝置；

2、設備質保：茂育將為各采購單位提供通用機電設備安裝與調試實訓裝置說明書，在質保范圍內提供對通用機電設備安裝與調試實訓裝置的免費維修，超出條件承諾時提供對通用機電設備安裝與調試實訓裝置的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е?/span>通用機電設備安裝與調試實訓裝置的選型錯誤或購買數量錯誤，造成通用機電設備安裝與調試實訓裝置的退換貨要求，將不被接受；

4、設備貨期：通用機電設備安裝與調試實訓裝置的發貨期為參考值，如您需要了解通用機電設備安裝與調試實訓裝置的精確貨期，請與上海茂育公司的銷售人員聯系；

5、咨詢電話：如各采購單位對通用機電設備安裝與調試實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關通用機電設備安裝與調試實訓裝置的技術咨詢。
