主頁 > 新聞動態 > 氣動液壓示教陳列柜,氣動液壓教學陳列柜,氣動液壓陳列柜 2024-06-03

氣動液壓示教陳列柜,氣動液壓教學陳列柜,氣動液壓陳列柜

一、產品概述：
氣動液壓示教陳列柜是按照勞動和社會保障部職業技能實訓技術規范要求而研制的，采用各種新穎機電模型制作，每柜進行彩噴圖文說明，介紹機械創新設計的基本原理與方法，對提高機械創新意識與創新設計能力具有重大作用。本陳列館是機械創新實驗室內主要教學設備。
二、陳列柜功能：
采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。
三、性能規格：
1、陳列柜中的每個模型都配備文字標牌。
2、陳列柜中設計有圖示型思考題，以進行啟發式教學或探究性教學。
3、陳列柜中的模型主要由鋁合金和PVC精制。金屬件進行表面處理，不生銹；非金屬件10年不老化。
4、柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模型材料采用進口有機板制造，板面附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
5、陳列柜內裝有照明日光燈，并配裝玻璃推門防塵。
6、輸入電壓：交流220V，功率400W。
7、單個展示柜外形尺寸：1100×450×1850mm

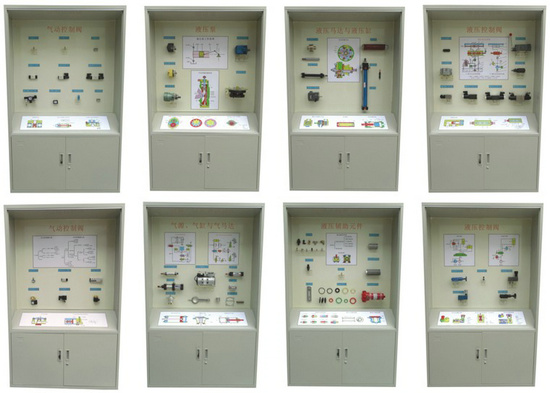

四、各柜名稱及內容：

序號與名稱	陳列柜內容
第一柜、液壓泵	齒輪泵：液壓泵工作原理、外嚙合齒輪泵、內嚙合齒輪泵葉片泵：單作用葉片泵柱塞泵：徑向柱塞泵、伺服變量機構、軸向柱塞泵
第二柜、液壓馬達與液壓缸	液壓馬達：葉片式液壓馬達、徑向柱塞馬達液壓缸類型：柱塞缸、擺動缸液壓缸結構：活塞與活塞桿、緩沖裝置、單桿液壓缸
第三柜、液壓控制閥	方向控制閥：普通單向閥、二位三通電磁閥、液控單向閥、三位五通電磁閥、手動換向閥、二位四通電磁閥、機動換向閥三位四通電磁閥
第四柜、液壓控制閥	壓力控制閥：直動式溢流閥、先導式溢流閥流量控制閥：定差減壓閥、定比減壓閥
第五柜、液壓輔助元件	管接頭：快速接頭、管接頭過濾器：表面粗過濾器、紙質過濾器、深度型過濾器蓄能器：液位計、消聲器
第六柜、氣缸與氣馬達	空氣壓縮機：小型空氣壓縮機、壓縮機附件氣缸：普通氣缸、薄膜氣缸氣馬達：普通型沖擊氣缸、擺動氣缸、葉片式馬達
第七柜、氣動控制閥（1）	方向控制閥：單向控制閥、氣壓控制換向閥壓力控制閥：直動式電磁閥、先導式電磁閥、直動式電磁閥、延時換向閥
第八柜、氣動控制閥（2）	流量控制閥：排氣節流閥、柔性節流閥比例閥與伺服閥：或門元件、雙氣控換向閥、單電控電磁閥、三位五通電磁閥氣動邏輯元件：氣體三聯件減壓閥、非門禁門元件、是門與門元件、或非元件
