電氣控制實訓室建設的主要功能介紹

電氣控制實訓室為機電技術應用專業重點實訓室。通過實訓使學生掌握基本電氣控制線路的安裝方法及安裝工藝要求等，使學生掌握電氣安裝和控制的相關知識，學會使用常用的電工測量儀表，具備相應的電氣操作技能，樹立電氣操作的安全意識，培養學生的創新思維能力、科學的工作方法和良好的職業道德意識，為提高學生的專業綜合能力奠定良好的基礎。
一、承擔課程：《電氣系統安裝與調試》、《電氣部件與組件的安裝與調試》
二、主要實訓項目：
1.照明電路的安裝與調試；
2.認識常用低壓控制電器；
3.電工測量儀表的使用；
4.線槽導軌的切割與安裝；
5.常用電氣控制線路的安裝與調試。
三、實訓室主要設備：
電氣安裝實訓臺、電氣系統安裝與調試實訓裝置、電氣控制線路安裝和調試運行技能實訓考核裝置。
1、電氣安裝實訓臺功能介紹

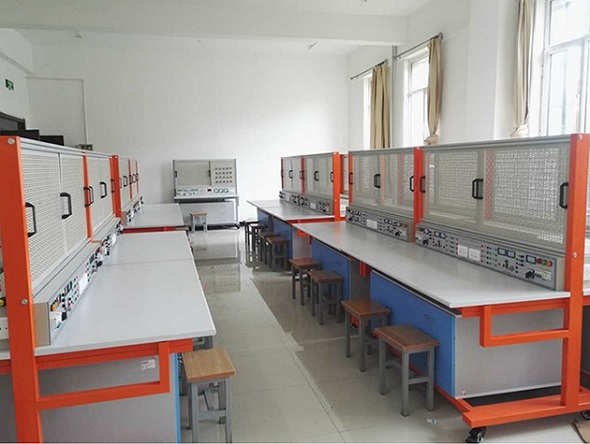

一）產品概述：MY-DQ23 電氣裝配實訓裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電氣裝配實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失。一個實訓場所，可以完成幾個專業教學和實訓，經濟適用。實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限制的學校，本裝置是一種理想的職業教育實訓設備。
二）技術指標
1、外型尺寸1632mm×750mm×1638mm；
2、實訓臺架的材料：鋼板、鋁合金結構；
3、工作電源：
1）輸入：三相AC 380V ±10% 50HZ 三相五線；
2）固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3）可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4）接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5）保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
三）結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1）以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2）實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3）實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4）網孔板：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎�、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM
2、MYDQ-05 電氣系統安裝與調試實訓裝置

MYDQ-05 電氣設備安裝調試技能實訓裝置是根據工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，而開發的一種通用實訓平臺。適合于各類職業院校和技工學校維修電工和電氣安裝工、其他有電氣安裝布置要求的專業的作為公共平臺使用。
一）功能特點：
1）電氣安裝與維修實訓考核裝置采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重。裝置配有專用電源臺。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。
2）電氣安裝與維修實訓考核裝置可進行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題。
3）電氣安裝與調試實訓考核裝置具有組裝靈活方便的特點，可以根據學校的實際教學條件組成，2人組、3人組、4人組……，單面、雙面等不同的方式。長度組合是基于2個0.8米的基本組合單元，輔助配有0.2米、0.4米的組合單元，形成不同的長度組合，以滿足不同的教學場地。建議最長不超過3個0.8米的基本組合單元。
4）電氣安裝與維修實訓考核裝置也可以為水電安裝工等有電氣安裝要求的各崗位群提供實訓考核，是一個多用途的實訓平臺。
二）技術性能：
1）輸入電壓：三相四線制～380V±10% 50Hz
2）工作環境：環境溫度范圍為-5~+40℃ 相對濕度＜85%（25℃ 海拔＜4000m
3）裝置容量：<6KVA
4）外形尺寸：長×寬×高=2006mm×1003mm×2410mm

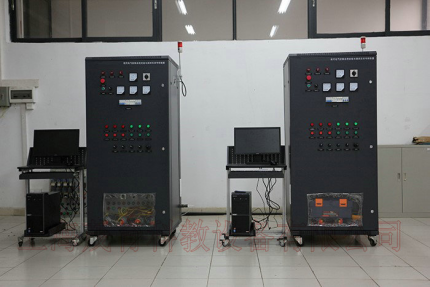

3、MY-DQ27現代電氣控制系統安裝與調試實訓設備
