| 序號 | 教學項目 | 課程內容與教學要求 | 活動設計建議 | 參考課時 |
|
項 目 一 |
直流可調穩壓電源的安裝與 調試 |
1．二極管的特性、結構與分類 （1）掌握二極管的單向?qū)щ娦�、結構、電路符號、引腳、伏安特性、主要參數，會合理使用二極管 （2）了解硅穩壓管、發光二極管、光電二極管、變?nèi)荻䴓O管等特殊二極管的外形特征、功能和實際應用 （3）會用萬用表判別二極管的極性和質量好壞 2．整流電路及應用 （1）掌握整流的概念，明確整流電路輸出電壓的波形，了解整流電路的作用及工作原理 （2）掌握整流電路的簡單計算，會合理選用整流電路元件的參數 （3）會使用整流橋 3．濾波電路及應用 （1）掌握濾波的概念，明確濾波電路輸出電壓的波形，了解濾波電路的作用及工作原理 （2）能識讀電容濾波、電感濾波、復式濾波電路圖，了解濾波電路的應用實例 （3）會估算電容濾波電路的輸出電壓 4．穩壓電路及應用 （1）了解三端集成穩壓器件的種類、主要參數、典型應用電路，能識別其引腳 （2）能識讀集成穩壓電源電路圖 5．直流可調穩壓電源的安裝與 調試 （1）掌握手工焊接的方法和技巧 （2）正確使用常用手工焊接工具 （3）能正確安裝、焊接并調試直流可調穩壓電源電路，并能用示波器觀察輸入、輸出波形，能排除出現的故障 （4）具有一定的安全操作知識 |

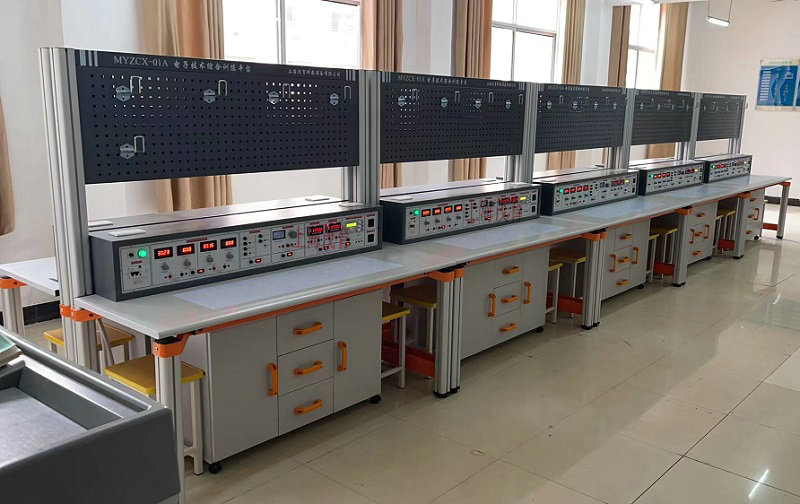

1．在技能化教室或電子實訓室模擬工作情境 2．通過實驗或演示，了解二極管的單向?qū)щ娦?br /> 3．通過實物、圖片或多媒體課件認識各種二極管及二極管的檢測方法 4．通過示波器觀察整流、濾波、穩壓電路輸出電壓波形 5．通過播放視頻和現場演示，學習焊接方法及步驟 6．學生分組合作完成項目，成果展示，總結評價 |
6 |
|
項 目 二 |
分壓式偏置穩定電路的搭建 |
1．三極管及應用 （1）了解三極管電流放大的特點 （2）掌握三極管的結構及符號，能識別引腳，了解輸入輸出特性曲線、主要參數、溫度對特性的影響，會合理使用三極管 （3）會用萬用表判別三極管的引腳與質量好壞 2．放大電路基礎 （1）掌握共發射極放大電路的電路結構及工作原理，能識讀和繪制基本共射放大電路，理解電路中主要元件的作用 （2）會畫放大器直流通路和交流通路，會估算放大電路的靜態工作點Q，了解小信號放大器性能指標（輸入電阻、輸出電阻、放大倍數） （3）了解溫度對放大器靜態工作點的影響，能識讀分壓式偏置、集電極—基極偏置放大器的電路圖， （4）了解分壓式偏置放大器的工作原理，會搭建分壓式偏置放大器，會調整靜態工作點 （5）了解多級放大器的增益和輸入、輸出電阻的概念及工程中的應用 3．分壓式偏置穩定電路的搭建 在面包上搭建電路，通電調試，并測試輸入輸出參數，用示波器觀察輸入輸出波形。 4．具有一定的安全操作意識 |
1．在技能化教室或電子實訓室模擬工作情境 2．通過三極管日常應用舉例，了解三極管的電流放大特點 3．通過實驗或演示，了解溫度對Q點的影響 4．通過實物、圖片或多媒體課件認識三極管；通過現場示范和多媒體課件相結合，演示三極管的檢測方法 5．學生分組合作在面包板上搭建放大電路并測試 |
6 |
|
項 目 三 |
迷你小音 箱的安裝 與調試 |
1．集成運算放大器 （1）了解集成運放的電路結構及抑制零漂的方法，理解差模與共模、共模抑制比的概念 （2）掌握集成運放的電路結構及器件的引腳功能，了解集成運放的主要參數，了解集理想集成運放的特點 （3）了解集成運放的使用常識，能根據要求正確選用元器件 （4）能識讀由理想集成運放構成的常用電路（反相輸入、同相輸入、差分輸入運放及加法、減法電路），會估算輸出電壓值 （5）理解反饋的概念，了解負反饋應用于放大器中的類型 2．低頻功率放大器 （1）了解功率放大器的特點及分類，熟悉功率放大器的電路組成及工作原理，明確功率放大器的作用 （2）能識讀OTL、OCL功率放大器的電路圖 （3）了解典型功率放大器D2822 的引腳功能 3．項目制作 （1）認識蜂鳴器、開關，并能判別其質量好壞 （2）能按工藝要求，正確安裝、焊接并調試迷你小音箱 （3）能排除項目制作出現的簡單故障 4．具有一定的安全操作意識、環保意識和質量意識 |
1．在技能化教室或電子實訓室模擬工作情境 2．通過實物、圖片或多媒體課件認識D2822、開關、蜂鳴器等電子元器件 3．現場示范和多媒體課件相結合，演示器件的檢測方法 4．分組合作制作小音箱，成果展示，總結評價 |
10 |
|
項 目 四 |
調光臺燈 的安裝與 調試 |
1．晶閘管及其應用 （1）了解晶閘管的基本結構、符號、引腳排列及工作特性 （2）認識晶閘管，并會檢測管腳及質量好壞 （3）了解晶閘管在可控整流、交流調壓等方面的應用 2．單結晶體管及其應用 （1）了解單結晶體管的基本結構、符號、引腳排列及工作特性 （2）認識單結晶體管，并會檢測管腳及質量好壞 （3）了解在單結晶體管在觸發電路中的應用 3．項目制作 （1）識讀調光臺燈電路圖，了解其組成及各部分的作用 （2）能正確安裝、焊接并調試調光臺燈 （3）能排除項目制作中出現的簡單故障 4．具有一定的安全操作意識、環保意識和質量意識 |
1．在技能化教室或電子實訓室模擬工作情境 2．通過實物、圖片或多媒體課件認識晶閘管、單結晶體管等電子元器件 3．現場示范和多媒體課件相結合，演示器件的檢測方法 4．分組合作制作調光臺燈，成果展示，總結評價 |
6 |
|
項 目 五 |
邏輯筆的 安裝與調 試 |
1．脈沖與數字信號 （1）明確模擬信號與數字信號的區別，掌握數字信號的表示方法，了解數字信號在日常生活中的應用 （2）了解脈沖波形主要參數的含義及常見脈沖波形 2．?dāng)?shù)制與編碼 （1）掌握二進制、十六進制數的表示方法 （2）能進行二進制、十進制數之間的相互轉換 （3）了解8421BCD碼的表示形式 3．邏輯門電路 （1）理解與、或、非邏輯，掌握與門、或門、非門基本門的邏輯功能，了解與非門、或非門、與或非門等復合邏輯門的邏輯功能，會畫電路符號，會使用真值表 （2）了解TTL、CMOS門電路的型號、引腳功能等使用常識，并會測試其邏輯功能 （3）能根據要求，合理選擇集成門電路 4．組合邏輯電路 （1）掌握組合邏輯電路的分析方法和步驟 （2）會設計簡單的組合邏輯電路 5．項目制作 （1）識讀邏輯筆電路圖，了解其組成及各部分的作用 （2）識別并檢測數碼管和與非門CD4011 （3）按工藝要求，正確安裝并調試邏輯筆電路，能排除項目制作中出現的簡單故障 6．具有一定的安全操作意識、環保意識和質量意識 |
1．在技能化教室或電子實訓室模擬工作情境 2．通過實物、圖片或多媒體課件認識數碼管、CD4011等電子元器件 3．現場示范和多媒體課件相結合，演示器件的檢測方法 4．分組合作制作邏輯筆，成果展示，總結評價 |
6 |
|
項 目 六 |
八路數顯搶答器的 安裝與 調試 |
1．編碼器 （1）了解編碼器的基本功能 （2）了解典型集成編碼器CD4511的引腳功能并能正確使用 2．譯碼器 （1）了解譯碼器的基本功能 （2）了解典型集成譯碼器NE555的引腳功能并能正確使用 3．?dāng)?shù)碼管 （1）了解數碼顯示器件的基本結構和工作原理 （2）會檢測數碼管質量好壞 3．項目制作 （1）識讀搶答器的電路圖，了解其電路組成及各部分的作用 （2）能正確安裝、焊接并調試搶答器電路，并能排除項目制作中出現的簡單故障 4．具有一定的安全操作意識、環保意識和質量意識 |
1．在技能化教室或電子實訓室模擬工作情境 2．通過實驗或日常生活實例，了解編碼器和譯碼器 3．通過實物、圖片或多媒體課件認識CD4511、NE555、數碼管等電子元器件 4．現場示范和多媒體課件相結合，演示器件的檢測方法 5．分組合作制作搶答器，成果展示，總結評價 |
6 |
|
項 目 七 |
制作四人搶答器 |
1．RS觸發器 （1）了解基本RS觸發器的電路組成，掌握其邏輯功能 （2）了解同步RS觸發器的特點、時鐘脈沖的作用，了解邏輯功能 2．JK觸發器 （1）熟悉JK觸發器的電路符號，會使用JK觸發器 （2）掌握J(rèn)K觸發器的邏輯功能和邊沿觸發方式 3．項目制作 （1）識讀四人搶答器的電路圖，了解其電路組成及各部分的作用 （2）會用觸發器安裝電路，實現所要求的邏輯功能 4．具有一定的安全操作意識、環保意識和質量意識 |
1．在技能化教室或電子實訓室模擬工作情境 2．通過實驗，掌握J(rèn)K觸發器的邏輯功能 3．分組合作制作四人搶答器，成果展示，總結評價 |
4 |
|
項 目 八 |
多路波形發生器的安裝與調試 |
1．寄存器 （1）了解寄存器的功能、基本構成及常見類型 （2）了解典型集成移位寄存器的應用 2．計數器 （1）了解計數器的功能及類型 （2）掌握二進制、十進制等典型集成計數器的外特性及應用 3．項目制作 （1）識讀路波形發生器的電路圖，了解其結構及各部分的作用 （2）能按工藝要求，搭建并調試電路，能排除簡單故障 4．用示波器觀察輸出波形 5．具有一定的安全操作意識、環保意識和質量意識 |
1．在技能化教室或電子實訓室模擬工作情境 2．通過實物、圖片或多媒體課件認識計數器 3．分組合作完成項目，用示波器觀察波形，總結評價 |
8 |
|
項 目 九 |
聲光磁控機器貓安裝與調試 |
1．常見脈沖產生電路 了解多諧振蕩器、單穩態觸發器、施密特觸發器的功能及基本應用 2．時基電路的應用 （1）了解555時基電路的引腳功能和邏輯功能 （2）了解555時基電路在生活中的應用實例，會用555時基電路搭接多諧振蕩器、單穩態觸發器、施密特觸發器 3．項目制作 （1）識別并檢測光敏三極管、干簧管、麥克風、直流電機 （2）能正確焊接、改裝并調試聲光磁控機器貓電路，并能排除制作中出現的簡單故障 4．具有一定的安全操作意識、環保意識和質量意識 |
1．在技能化教室或電子實訓室模擬工作情境 2．通過實物、圖片或多媒體課件認識光敏三極管、干簧管、麥克風等器件 3．分組合作完成項目，成果展示，總結評價 |
8 |
|
項 目 十 |
數字鐘的制作 |
1．振蕩電路 （1）了解振蕩電路的組成及起振條件 （2）了解RC振蕩器、LC振蕩器、石英晶體振蕩器電路特點及應用 2．項目制作 （1）識讀電路圖，了解各部分的作用 （2）識別并檢測自鎖開關、輕觸開關、顯示屏的質量好壞；識別集成芯片LM8560、CD4060管腳 （3）按工藝要求，能正確焊接并調試數字鐘，并能排除制作中出現的簡單故障 3．具有一定的安全操作意識、環保意識和質量意識 |
1．在技能化教室或電子實訓室模擬工作情境 2．通過實物、圖片或多媒體課件認識LM8560、自鎖開關、輕觸開關、顯示屏等器件 3．分組合作完成項目，成果展示，總結評價 |
12 |
| 合計 | 72 | |||
