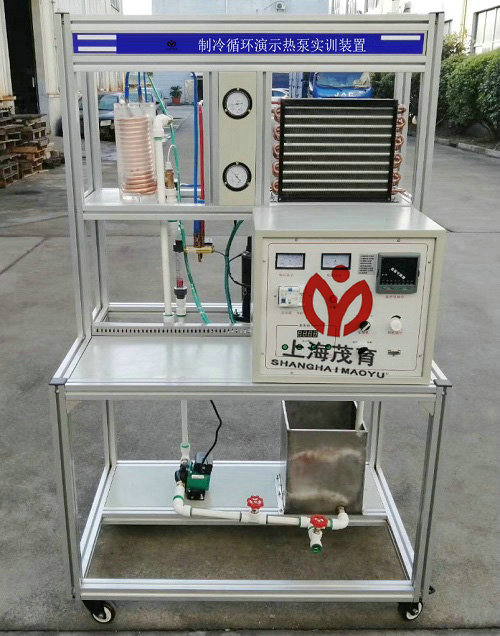

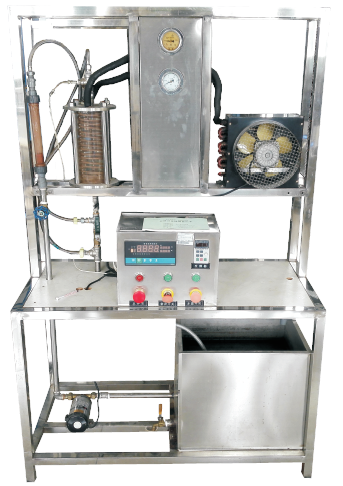

MYKT-23制冷水循環演示裝置
制冷水循環演示裝置-概述:
1、本裝置適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統由壓縮機、蒸發器、冷凝器組成,蒸發器采用透明耐壓玻璃作殼體,可直接觀察到制冷劑的蒸發和冷凝現象,并通過進出水溫的變化可觀測制冷效果。
2、本裝置由一套風冷機組、一套冷水系統組成,通過實驗,可撐握風冷冷水系統的工作方式、組成特性和系統工況。
二、主要配置:
實驗裝置由制冷系統、溫度測試、流量測量以及控制系統等組成。;可以測定吸氣壓力、排氣壓力、壓力、吸氣溫度、排氣溫度、入口溫度、室內環境溫度
1、控制屏 采用不銹鋼結構底架,面板為雙層彩色噴塑結構,造型新穎,可 直觀展示制冷系統結構;正面設有電源控制及測量?jī)x表功能板;底部裝有四個帶剎車的萬向輪, 便于移動和固定。
2、交流控制單元 單相三線220V交流電源供電,經漏電流保護器控制總電源,動作電流30mA
3、制冷系統 125W壓縮機、風冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和石英玻璃冷水蒸發器;制冷劑:600A,循環水量:流量1噸,揚程9米,流量計:4-90L/h;
4、水箱:49×35×30cm;
5、外形尺寸:1000×700×1500mm 工作電壓:220V 功率:500W
6、冷凝器、系統為風冷式冷凝器,與工業制冷冷凝器一致,
7、水冷蒸發器、可觀察制冷工質在玻璃蒸發器中的蒸發過程,及壓縮機的工作現象。
三、制冷水循環演示裝置-實訓功能:
1、進行制冷循環過程演示,可觀察制冷工質的蒸發、
2、可演示制冷系統的常見故障
3、可演示水系統的循環原理
4、手動膨脹閥的使用
5、演示風機冷機組的工作工況
