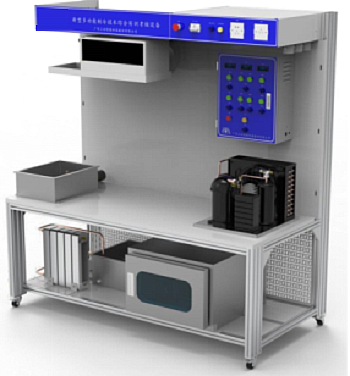

MYKT-21多功能制冷技術實訓裝置

多功能制冷技術實訓裝置-依據制冷空調系統安裝維修工國家職業標準，參照世界技能大賽相關項目技術標準設計，突出“安裝、調試、維修、設計、管理”等技術技能訓練內容，以培養制冷與空調專業技術人才為目的。
該設備在制冷專業教學實訓主要體現有三個方面的內容，分別是供暖安裝與調試、冷水系統的應用設計、冷庫系統故障查排。針對競賽實訓實操內容進行了綜合規劃設計，突出實際操作訓練，既注重系統設備的安裝、調試和維修，又注重實際工程、應用設計與管理。同時該設備緊扣制冷設備安裝與調試技能大賽，既可作為競賽考核設備，也可用于制冷空調類專業教學，以及制冷空調行業技術人員的培訓與鑒定。
二 多功能制冷技術實訓裝置-技術參數：
1、工作電源：?jiǎn)蜗嗳€ AC220V ±10% 50Hz
2、環境溫度：－5℃—40℃
3、相對濕度：≤85﹪ （25℃）
4、整機功耗：＜1.5KW
5、電源總開關帶漏電保護 IΔn≦30mA，時間≦0.1S
6、具有電壓、電流指示、供電指示
三、裝置配置：
1、工作臺總成：由型材桌腿，臺面板，側木板，網孔擋板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。采用帶剎車的萬向輪，方便調整設備的擺放位置。尺寸：L1300mm*W715mm *H1840mm。
2、冷藏室冰箱：采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。安裝光管式蒸發器。庫門中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部查看。頂部有 LED 燈，庫體的四周采用活動連接，方便調整設備的擺放位置。75L 容積。尺寸：L400mm*W500mm*H200mm
3、冷水箱：采用不銹鋼加工而成。箱體四周包保溫棉，防漏防銹，并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。15L 容積。由冷水箱、支撐管座、選手自制的盤管、其它安裝附件等組成，可進行制冷劑和水進行熱交換。L400mm*W500mm*H200mm。
4、熱水箱：采用不銹鋼加工而成，防漏防銹，并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。20L 容積。由熱水箱、支撐管座、選手自制的盤管、其它安裝附件等組成，可進行制冷劑和水進行熱交換。尺寸：L280mm*W170mm*H140mm。
5、暖氣片：采用市場上成熟品牌產品，低碳冷軋鋼制作后噴涂。中心距 300mm， 5 片，4 分進出水口。風機盤管：采用市場上成熟品牌產品，出風口尺寸：447*130mm，蒸發器尺寸：400*200*65mm 水量：319KG/H。
6、電源箱：該模塊主要由電氣控制箱體、漏電斷路器、急停開關、信號指示燈、中間繼電器、熔斷器座、熔體、航空插座、尼龍防水接頭、電源 2.3 插頭、電源 3 插頭、其它安裝附件等組成。
7、實訓電控箱：該模塊主要由電氣控制箱體、溫度顯示區、儀表顯示區、運行控制區、急停開關、常閉接觸組、二位旋鈕開關 、常開接觸組、信號指示燈、熔斷器座、熔體、尼龍防水接頭、電子溫控器、平面鎖、電源插頭、其它安裝附件等組成。設置的電路整齊、科學規范。內部接線與接線圖統一，并標識清楚線號。配電箱與柜體及機組的連線，標識清楚，直觀方便使用。電箱可根據實際需要進行安裝固定，靈活實用�？砷_(kāi)關門鎖方便學生進行安裝及故障檢測等實操，方便拆裝有利于模塊化方便拆裝。
8、制冷元器件：主要由冷凝機組，高低壓開關，內平衡膨脹閥，單向閥，電磁閥，干燥過濾器，液視鏡，曲軸箱壓力調節閥及能量調節閥等組成完整的制冷元器件。
9、裝配桌裝配桌由桌身、工具柜、臺面組成，用于電氣及機械結構的裝配平臺。桌身采用冷軋鋼板折彎焊接而成，噴塑后組裝連接，裝配桌預設電源插座擴展孔，依據用途可加裝電源插座。整個裝配桌可隨意拆裝，方便運輸安裝。工具柜采用冷軋鋼板折彎焊接而成，工具柜有多個抽屜，可儲藏工具，放置于裝配桌底部一側。臺面采用25mm厚高密度中纖板外貼防火板,PVC截面封邊，臺面具有耐磨、耐熱、耐污及易清潔等特點。尺寸：L1500mm×W700mm×H780mm。
四、制冷系統：

序號	名稱	技術規格	數量
1	實驗臺
2	風冷冷凝機組	AE4456	1套
3	冷風機	DE-2.5	1套
4	高壓壓力表	HS-OG-3.8L	1塊
5	低壓壓力表	HS-OG-1.8L	1塊
6	干燥過濾器	DFS-025S	1個
7	視液鏡	SGS-1/4	1個
8	蒸發器		1個
9	膨脹閥	TN2	2個
10	閥芯	0X#	1個
11	其它配件		若干
12	工具桌		1張

五、制冷專用工具

序號	名稱	規格要求	數量
1	壓力表	HS-OG-1.8L，含安裝支架,連接毛細管	21
2	真空泵	FY-1C-N	1臺
3	擴口器	CT-2000	1套
4	偏心型擴孔器	VFT-808	1套
5	彎管器	1/4"、3/8"	各1把
6	維修雙表	含三色加液管	1套
7	R134a制冷劑		3kg
8	充電式手槍鉆		1把
9	轉接頭	3mm	1個
10	內六角扳手	5mm、8mm	各1把
11	活動扳手	250mm	2把
12	十字螺絲刀	6*100	1把
13	卷尺	3m	1把

六、實訓材料

序號	名稱	規格要求	單位	數量
1	銅管	Ø/8″	米	10
2	銅管	Ø4″	米	8
3	保溫管	3/8"	根	2
4	自粘式保溫管		米	0.5
5	自粘式扎帶固定座	25*25	個	10
6	扎帶	3*150	根	100
7	纏繞管	Φ12	米	2
8	電線（黃色）	0.5mm2，	米	100
9	電線（紅色）	1mm2	米	100
10	電線（黃/綠雙色）	1mm2	米	10
11	等徑擴口三通	3/8"	個	3
12	等徑擴口三通	1/4"	個	3
13	銅納子	1/4"	個	10
14	銅納子	3/8"	個	10
15	轉接頭	外1/4*3/8外接頭	個	10
16	R型不銹鋼管夾	Ø6	個	10
17	自攻絲	M4*20	個	30
18	螺絲平墊	Φ4	個	20
19	膠套	Φ6	個	10
20	膠套	Φ10	10	10

八、全變頻風冷冷水熱泵機組：
工作臺總成：由型材桌腿，臺面板，側木板，網孔擋板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。采用帶剎車的萬向輪，方便調整設備的擺放位置。尺寸：L1300mm*W715mm *H1840mm
室外機：
1、外形尺寸mm：995*360*882、質量：123kg
2、制冷劑：R410A
3、制冷量：6.0KW、制熱量：6.7KW
4、室內機： 4CC3S
5、外形尺寸mm：900*450*200
6、額定供冷量KW/H：4.1（全熱）、3.0（顯熱）
7、額定供熱量KW/H：6.8/4.18
8、額定風量m³/h：680、輸入功率W：54

友情提示：
1、設備驗收：各采購單位收貨時請檢查多功能制冷技術實訓裝置的貨品外觀，核實多功能制冷技術實訓裝置的數量及配件，拒收處于受損狀態的多功能制冷技術實訓裝置；
2、設備質保：茂育將為各采購單位提供多功能制冷技術實訓裝置指導書和質保期，在質保范圍內提供對多功能制冷技術實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌亩喙δ苤评浼夹g(shù)實訓裝置選型錯誤或設備購買數量錯誤，造成多功能制冷技術實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對多功能制冷技術實訓裝置的發貨期為參考值，如您需要了解多功能制冷技術實訓裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對多功能制冷技術實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關多功能制冷技術實訓裝置的技術咨詢；
