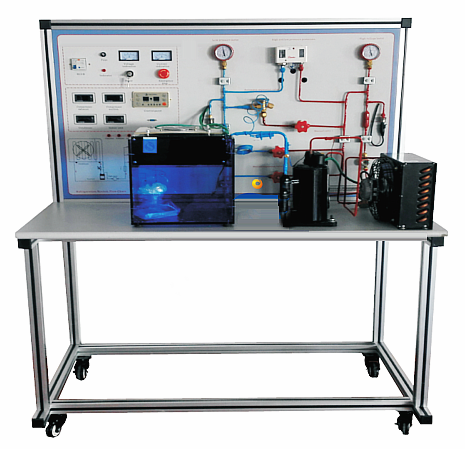

MYKT-15 空調器原理實訓裝置

空調器原理實訓裝置-是敞開式設計，安裝有制冷管路設備，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。窗式空調電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長, 可自行連接線路，并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。
二、空調器原理實訓裝置-特點：
1、整個空調系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
2、裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。
3、配置的交流電壓表、交流電流表、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖和制冷系統原理圖，
4、面板可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
5、本實訓裝置設有故障模擬功能，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；
6、設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
三、技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、裝置容量：＜1.5kVA
3、外形尺寸：500cm×500cm×1000cm
4、制冷劑類型：R22
5、外形尺寸：750×500×l000mm
四、實訓裝置功能：
1、進行各種制冷原器件的識別。
2、進行各種空調制冷與系統的認知。
4、制冷系統的故障識別：可通過各種制冷小系統中專設的故障閥門人為制造系統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。
5、充制冷劑：系統中增設專用充液閥（或三通閥）。通過充氟裝置，可進行排出制冷劑，定量充灌制冷的實際操作。
6、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行系統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出系統中的泄漏點。
五、故障說明：
1、專用工具的操作
2、制冷系統管件焊接
3、制冷系統試壓及檢漏
4、冷系統抽真空及充注制冷劑
5、制冷技能實訓（設計、安裝、調試及檢修）
6、空調控制部分結構及原理
7、空調各模塊在整個控制部分中的作用
8、空調電氣控制線路原理
9、空調電器元件的測量及系統運行
10、空調的故障與分析

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查空調器原理實訓裝置的貨品外觀，核實空調器原理實訓裝置的數量及配件，拒收處于受損狀態的空調器原理實訓裝置；
2、設備質保：茂育將為各采購單位提供空調器原理實訓裝置產品指導書和質保期，在質保范圍內提供對空調器原理實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌目照{(diào)器原理實訓裝置選型錯誤或設備購買數量錯誤，造成空調器原理實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對空調器原理實訓裝置的發貨期為參考值，如您需要了解空調器原理實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對空調器原理實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關空調器原理實訓裝置的技術咨詢；

---
