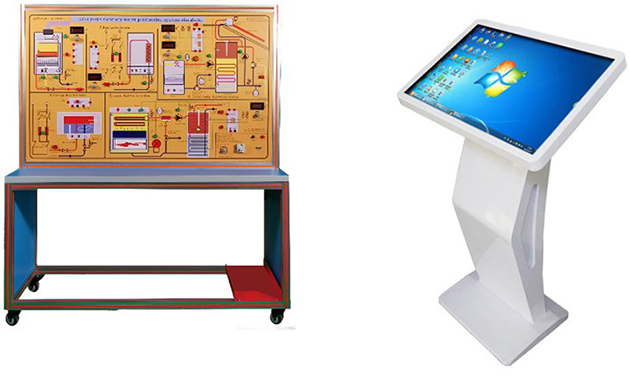

MYN-534衛生水生產系統模擬裝置

一、衛生水生產系統模擬裝置-產品概述：
1、瞬時熱水器;
2、儲存電熱水器;
3、集成鍋爐的衛生用水太陽能系統
4、供熱和衛生用水的中央系統。
5、燃?xì)怆姛崴?br /> 這些系統的控制原理通過彩色圖案到表示面板上，以便對流體系統、其組件和用于控制和調節的電氣/電子電路進行完整的分析。
在個人計算機上直接監測的操作條件的基礎上，必須能夠模擬部件和系統控制的行為。
尺寸: 1500mm×500mm×1760mm,
6、觸摸式一體教學平臺,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126T，尺寸：32寸,內存：4G，網絡，無線
教學同步動畫控制：軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系
顯示儀表：儀表將顯示處理來自模擬電位器和上位機的控制模擬值。如閥門的開度，對比關系。
面板和電腦上有對應的指示燈。按鈕，模式選擇功能
二、系統組成
1、燃?xì)鉄崴?必須由以下主要元素組成:
1) 強制通風燃?xì)鈮﹀仩t;
2) 火焰控制裝置;
3) 衛生用水調節溫控器;
4) 安全恒溫器;
5) 衛生用水流量計;
6) 煙壓開關;
7) 氣體容量調節閥。
2、存儲型電熱水器必須由以下主要部件組成:
1) 帶絕緣的鋼制鍋爐;
2) 電阻; 溫度傳感器
3) 衛生用水調節溫控器;
4) 安全恒溫器;
5) 安全閥門;
6) 鎂陽極;
7) 衛生水溫度計;
3、鍋爐一體化的衛生用水生產太陽能系必須由以下主要元素組成:
1) 具有自然循環的太陽能電池板，帶有衛生水箱;
2) 鍋爐及相關燃?xì)馊紵?
3) 鍋爐的安全和調節裝置;
4) 存放衛生用水的鍋爐;
5) 鍋爐泵;
6) 衛生用水調節溫控器;
7) 用于鍋爐溫度和鍋爐衛生水溫度計的探頭;
8) 通過太陽能電池板探測存儲的衛生水溫;
9) 安全閥;
10) 電動閥用于以下配置的控制:
11) 通過太陽能電池板加熱的衛生用水;
12) 通過集成鍋爐的太陽能電池板加熱的衛生用水;
13) 通過鍋爐加熱的衛生用水。
4、供熱和衛生用水的中央系統必須由以下主要部分組成:
1) 燃?xì)忮仩t;
2) 鍋爐的安全和調節裝置;
3) 火焰控制裝置;
4) 氣量調節閥;
5) 加熱循環泵;
6) 膨脹罐;
7) 排氣閥;
8) 存放衛生用水的鍋爐;
9) 鍋爐泵;
10) 衛生用水調節溫控器;
11) 用于鍋爐溫度和鍋爐衛生水溫度計的探頭;
12) 安全閥門;
13) 鎂陽極。
5、瞬時熱水器;必須由以下主要元素組成:
1) 強制通風燃?xì)鈮﹀仩t;
2) 火焰控制裝置;
3) 衛生用水調節溫控器;
4) 安全恒溫器;
5) 衛生用水流量;
6) 煙壓開關;
7) 氣體容量調節閥。
三、技術參數
裝置必須是專門設計的垂直框架，右邊是電腦控制平臺，這樣學生可以同時看到的理論和實踐研究的熱工原理。模擬器包含一個由PC操作的面板，面板上有一個彩色圖表，該圖表應清楚地顯示系統的結構，并應允許組件的以動畫形式展示。
個人電腦屏幕上可用信息的顯示可能系統系統的持續控制，并應通過模擬、數字信號和儀表顯示其行為狀態。
操作條件必須由學生填寫。設備演示必須是設備通過PC進行。

型號	MYN-534	上海茂育
主機
輸入電源：	歐標：AC220V- AC250V±10% 50Hz
裝置容量：	100W
外形尺寸長寬高	2000mm×500mm×1760mm
重量	165KG
包裝尺寸長寬高	1580mm×580mm×1920mm
包裝形式	木箱
通信模式	485
電流：	3A
結構	鋁框架.型號4040鋁材
電腦托盤平面尺寸	500mm×500mm
PLC控制模塊	PLC-48/電壓:24V/1A 模擬量:10路0-10V 485通信	廣州亞控
儀表	0-10V/IN 電壓:24V	上海茂育
指示燈	16D-24V
按鈕	16D-24V，不帶鎖
