MYLY-9E建筑給水排水實驗系統
一、建筑給水排水實驗系統-簡介：
本實驗?zāi)Ｐ陀晒艿老到y(tǒng)與供水設備兩大部分組成，如下圖所示：
管道系統由給水管道與排水管道系統組成，給水管道可按需求布置成下行上給、上行下給等方式，按照排水通氣方式的不同可分為如下幾個管道系統模塊，無通氣排水模塊，伸頂通氣排水模塊，通氣立管通氣排水模塊，蘇維托排水模塊，旋流排水模塊，自循環通氣排水模塊；

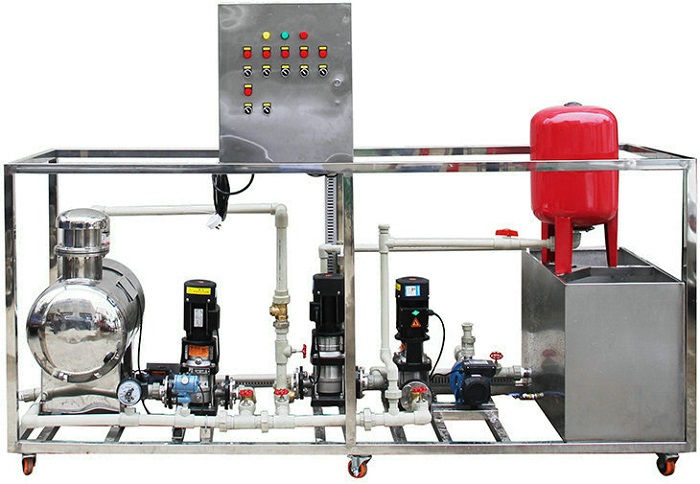

供水部分（圖片僅供參考）
供水設備按照需求可分為如下幾個模塊，水泵供水模塊、水泵-水箱供水模塊、氣壓供水模塊、變頻供水模塊、無負壓供水模塊。如上幾個模塊可根據需求自主選擇組合，可實現實驗演示功能如下：

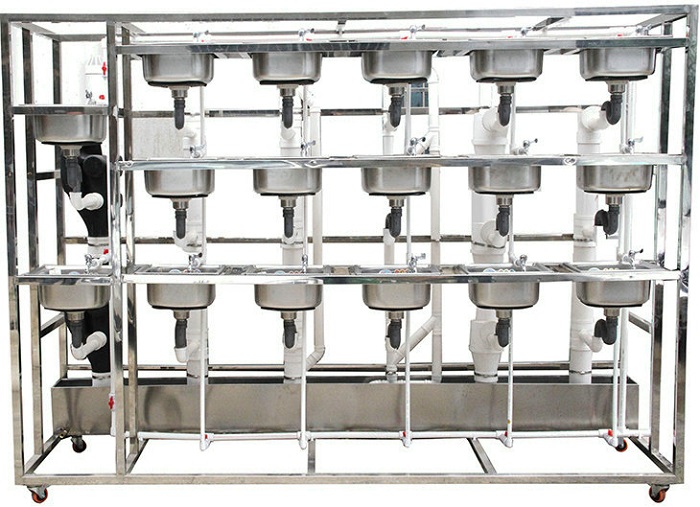

用水排水部分（圖片僅供參考）
1、室內給水系統，可演示如下多種供水方式與管網布置形式。
l 演示水泵供水方式
l 演示水泵-水箱聯合供水方式
l 演示氣壓供水方式
l 演示變頻供水方式
l 演示無負壓供水方式
l 演示下行上給管網布置模式
l 演示上行下給管網布置模式
2、室內排水系統，可演示如下多種排水管道的布置形式。
l 演示無通氣排水
l 演示伸頂通氣排水方式
l 演示通氣立管通氣排水方式
l 演示蘇維托配件排水方式
l 演示底層單獨排出排水方式
l 演示旋流排水方式
l 演示自循環通氣管道系統
3、通過控制管道中水的流態，可演示壓力流管道、重力流管道水流現象，如：層流、紊流、水舌、水膜流、水塞流、附壁螺旋流
4、室內供水自動控制系統，如上圖2所示，可演示不同供水系統的設備組成與自動控制系統的工作原理。
l 水泵供水系統的配電系統組成與控制方式、原理
l 氣壓給水的自動控制系統組成與工作原理
l 水泵-水箱聯合供水系統控制系統組成與工作原理
l 變頻供水控制系統組成與工作原理
l 無負壓供水控制系統組成與工作原理
二、技術參數和性能指標：
性能指標是指響應時間、事務處理速率和其他與時間相關的技術要求：
1.單件事務或單個用戶：無故障成功完成事務處理，處理結果的時間不多于1秒。
2. 多個事務或多個用戶：在設計空量的多個用戶并行訪問的條件下，故障成功完成事務處理，處理結果的時間不多于3秒。
3. Web頁面(帶寬1M/秒)的平均響應時間不能多于5秒，響應時間以頁面顯示完成為準；局域網頁面平均響應時間不能多于2秒，音頻、圖像、視頻、動畫從下載到顯示的時間不得多于30秒(不考慮網絡因素)。
4. 系統自動下載運行環境所使用到的插件，系統給出所用到的插件網絡連接地址，提供給不能正常顯示的用戶系統。
5. 客戶端通過IE瀏覽器運行本程序時，單個二維進程CPU占用率不超過10%。單個三維進程CPU占用率不超過20%。
三、系統模塊組合方案：
本建筑給水排水演示系統采用模塊化設計方案，可以根據不同的教學需求與場地條件進行自主定制。
|
序號 |
設備名稱 |
功能簡介 |
|
1 |
低位水箱 |
演示系統水源 |
|
2 |
集水槽 |
演示系統集水、排水 |
|
3 |
蘇維托排水模塊 |
蘇維托排水系統結構與流態演示 |
|
4 |
單立管排水模塊 |
單立管排水系統結構與流態演示 |
|
5 |
雙立管排水模塊 |
雙立管排水系統結構與流態演示 |
|
6 |
自循環排水模塊 |
自循環排水系統與流態演示 |
|
7 |
旋流排水模塊 |
旋流排水系統結構與流態演示 |
|
8 |
無通氣排水模塊 |
無通氣排水系統結構與流態演示 |
|
9 |
水泵水箱供水模塊 |
水泵水箱聯合供水系統結構組成與運行原理演示 |
|
10 |
水泵供水模塊 |
水泵供水系統結構組成與運行原理演示 |
|
11 |
氣壓供水模塊 |
氣壓供水系統結構組成與運行原理演示 |
|
12 |
變頻供水模塊 |
變頻供水系統結構組成與運行原理演示 |
|
13 |
無負壓供水模塊 |
無負壓供水系統結構組成與運行原理演示 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查建筑給水排水實驗系統的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的建筑給水排水實驗系統；
2、設備質保：茂育將為各采購單位提供建筑給水排水實驗系統產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對建筑給水排水實驗系統的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>建筑給水排水實驗系統選型錯誤或購買本裝置數量錯誤，造成本裝置的退換貨要求，將不被接受；
4、設備貨期：建筑給水排水實驗系統的發貨期為參考值，如您需要了解建筑給水排水實驗系統的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對建筑給水排水實驗系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關建筑給水排水實驗系統的技術咨詢。
