主頁 > 產品介紹 > 樓宇實訓設備 > 樓宇空調監控系統實訓裝置 2025-04-25

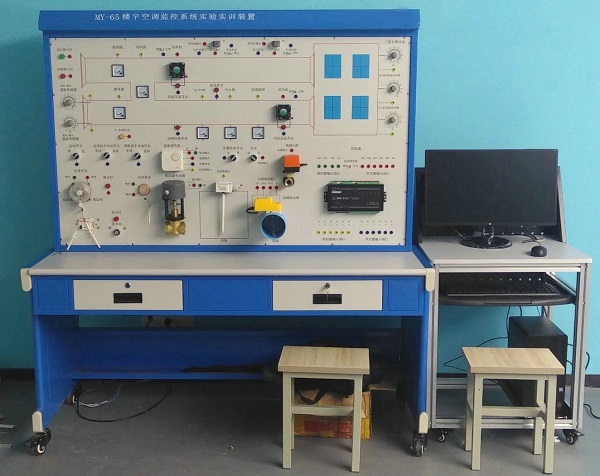

MY-65樓宇空調監控系統實訓裝置

樓宇空調監控系統實訓裝置-元器件均采用實物，整個實訓裝置主要由數字控制器、LON卡、溫度控制器、傳感器、電表系列、電磁閥、變壓器、風閥驅動器系統等組成。
二、實訓功能：

能進行各種空調系統控制操作的演示、DDC控制器的操作與編程、新風機控制、溫度傳感器的安裝與連接、水閥門驅動器的安裝與連接、風門驅動器的安裝與連接、壓差傳感器的安裝與連接、防凍開關的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
三、主要功能：
空調系統包括空氣處理設備、空氣輸送設備、空氣分布裝置、冷源和熱源、自動控制裝置。
1、檢測功能：監視風機電機的運行/ 停止?fàn)顟B(tài)；監測風機出口空氣溫、濕度參數；監測新風機過濾器兩側壓差；監視新風閥的開/ 關狀態。
2、控制功能：控制風機的動/ 停；控制空氣—熱水換熱器水側調節閥,使風機出口溫度達到設定值；控制干蒸汽加濕器閥門，使冬季風機出口空氣溫度達到設定值。
3、護功能(對寒冷地區而言) ；冬季當某種原因造成熱水溫度降低或熱水停止供應時,應關閉風機，并關閉新風閥門，以防機組內溫度過低凍裂空氣—水換熱器；當熱水恢復正常供熱時,應能啟動風機,打開新風閥,恢復機組正常工作。
4、集中管理功能；智能大樓機組附近的DDC 控制裝置通過現場總線與相應的中央管理機相連，于是可以顯示各機組啟/ 停狀態，送風溫、濕度、各閥門狀態值；發出任一機組的啟/ �？刂菩盘枺薷乃惋L(fēng)參數設定值；任一新風機組工作出現異常時,發出報警信號。
四、技術指示：
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜300W
3、外形尺寸：1500mm×700mm×1800mm
4、安全保護：具有漏電自動保護裝置
5、故障設置：具有故障設置系統
6、可擴展，可兼容，LON總線通訊方式
7、輸出，8點、IO/DO 輸入，11點AI/DI
8、信號方式；干觸點/0-20MA/0-10A/發10K
五、系統實訓項目:
1、設備的安裝操作
2、系統接線操作
3、新風溫度測量
4、回風及室內溫度測量
5、空調機組的啟停、故障檢測操作
6、DDC現場控制器編程檢測
7、壓差開關控制操作
8、風閥驅動器的安裝調試操作
9、線路故障的判斷與處理
10、設備故障的判斷與處理
11、、設計并安裝一個簡易應用
12、設計有關控制點位信息表格
13、組態軟件設計實訓項目
14、系統調試實訓項目

友情提示：
1、設備驗收：各采購單位收貨時請檢查樓宇空調監控系統實訓裝置的貨品外觀，核實樓宇空調監控系統實訓裝置的數量及配件，拒收處于受損狀態的樓宇空調監控系統實訓裝置；
2、設備質保：茂育將為各采購單位提供樓宇空調監控系統實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對設備免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臉怯羁照{(diào)監控系統實訓裝置選型錯誤或樓宇空調監控系統實訓裝置購買數量錯誤，造成樓宇空調監控系統實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對樓宇空調監控系統實訓裝置的發貨期為參考值，如您需要了解樓宇空調監控系統實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對樓宇空調監控系統實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關樓宇空調監控系統實訓裝置的技術咨詢。
