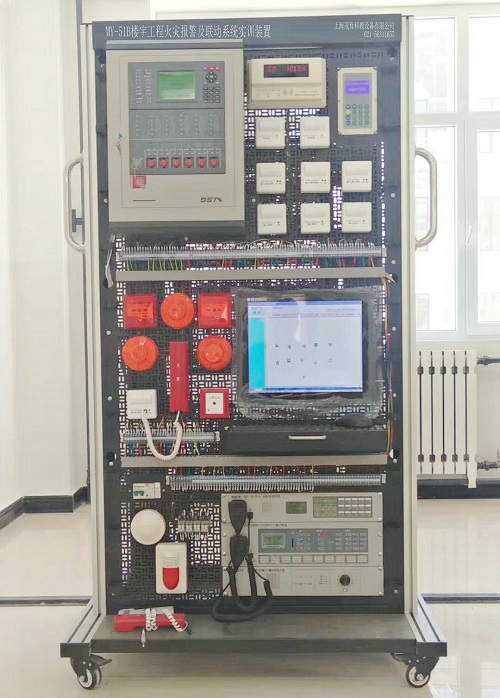

MY-51B樓宇工程火災報警及聯動系統實訓裝置

樓宇工程火災報警及聯動系統實訓裝置-依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與實訓、考核、鑒定、競賽、工程項目設計等。
二、技術指標:
1、電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3、整機功耗：≤300W；
4、外形尺寸（寬×高×深）：1060mm×1900mm×800mm
5、框架材質：工業鋁型材支架；
三、實驗項目：
1、系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2、線路故障的設置、檢測及排除；
3、各類控制器、火災報警探測器和模塊的結構、原理、接線、調試和應用；
4、火災報警控制器的接線、操作和編程；
5、火災顯示盤的接線和操作；
6、電子編碼的設計和操作；
7、手/自動聯動控制；
8、消防廣播系統、消防電話系統和聯動控制系統的接線、操作和事故演習；
9、火災自動報警及消防聯動控制系統的設計、接線、編程、調試和事故演習；
10、火災自動報警監控管理軟件的編程及操作；
11、橋架及其支架的安裝和布線；
12、信息插座和機架設備的安裝；
13、水晶頭及跳線的制作和測試；
14、RJ45模塊和配線架的壓線和測試；
15、RJ45跳線的連接及鏈路的測試。
四、配置清單：

序號	器材名稱	數量	單位
1	立式實訓裝置	1	臺
2	網孔板安裝模塊	8	塊
3	網孔板用膨脹固定件	100	個
4	線纜管理架	12	個
5	電源管理模塊	1	臺
6	嵌入式編程主機與顯示器模塊	1	套
7	火災報警控制器（聯動型）	1	臺
8	電子編碼器	1	個
9	CRT接口卡	1	塊
10	火災報警監控軟件	1	套
11	通信電纜	1	條
12	電話主機	1	臺
13	廣播功率放大器	1	臺
14	分配盤	1	臺
15	總線隔離器	3	個
16	火災顯示盤	1	個
17	非編碼探測器輸入模塊	1	個
18	非編碼點型感溫探測器	2	個
19	終端器	1	個
20	點型光電感煙探測器	1	個
21	手動報警按鈕	1	個
22	消火栓按鈕	1	個
23	輸入/輸出模塊	3	個
24	排煙閥模擬（繼電器）	1	個
25	聲光警報器	1	個
26	消防電話專用模塊	1	個
27	消防電話插座	1	個
28	固定式消防電話分機	1	個
29	手提式消防電話分機	1	個
30	消防廣播模塊	1	個
31	壁掛式緊急廣播音箱	1	個
32	切換模塊	6	個
33	排煙風機模擬（風機）	1	個
34	排煙風機接觸器模擬（繼電器）	1	個
35	信號輸入模塊	1	個
36	270℃防火閥模擬（繼電器）	1	個
37	消防水泵控制箱模擬（指示燈、繼電器、開關）	1	個
38	消防水泵模擬（風機）	2	個
39	6位PDU電源	1	個
40	24位超五類非屏蔽插座配線架	1	個
41	8P8C超五類非屏蔽水晶頭	20	個
42	超五類非屏蔽信息插座模塊	4	個
43	單口86型信息面板	4	個
44	86型底盒	4	個
45	UTP超五類4對非屏蔽跳線	4	條
46	UTP超五類4對非屏蔽電纜	100	米
47	專用橋架	1	套
48	耗材及工具（各規格電線、常用電工工具及線纜測試儀等）	1	套
