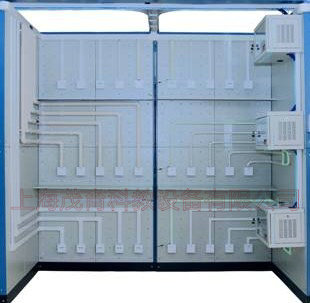

MY-56B弱電井中垂直工作區系統實訓裝置

一、弱電井中垂直工作區系統實訓裝置-產品介紹：
本系統元器件全部采用實物，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與綜合布線實訓系統聯網進行各種綜合實訓。
二、技術指標：
1、工作電壓：單相三線 220V ± 5% 50Hz
2、整機容量：＜ 100W
3、外型尺寸： 180 × 70 × 180cm 3
4、安全保護：具有漏電自動保護裝置
5、故障設置：具有故障設置系統
三、實訓功能：
能進行大對數配線架和大對數電纜的配線、理線、打線、軋線操作，能進行各種線槽的敷設、各種線管的敷設、配電箱的安裝、穿線、敷線、線端的連接等實訓，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中其它設備聯網進行各種綜合實訓。
四、實訓項目
實訓項目一：大對數電纜理線、打線、軋線操作
實訓項目二：配線架標簽制作操作
實訓項目三：線管的布線操作
實訓項目四：線槽的布線操作
實訓項目五：配電箱的安裝
實訓項目六：弱電井設備安裝操作實訓項目七：跳線連接操作
實訓項目八：線路故障的判斷與處理
實訓項目九：線路的測試實訓項目
實訓項目十：測試報告的制作實訓項目
實訓項目十一：按線路圖將各部分連線
實訓項目十二：設計并安裝一個簡易應用系統

友情提示：
1、設備驗收：各采購單位收貨時請檢查弱電井中垂直工作區系統實訓裝置的貨品外觀，核實的本裝置及配件，拒收處于受損狀態的弱電井中垂直工作區系統實訓裝置；

2、設備質保：茂育將為各采購單位提供弱電井中垂直工作區系統實訓裝置說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；

3、設備退換貨：各采購單位單方面原因導致弱電井中垂直工作區系統實訓裝置的選型錯誤或購置本裝置數量錯誤，造成本裝置的退換貨要求，將不被接受；

4、設備貨期：對弱電井中垂直工作區系統實訓裝置的發貨期為參考值，如您需要了解弱電井中垂直工作區系統實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對弱電井中垂直工作區系統實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關弱電井中垂直工作區系統實訓裝置的技術咨詢。
