| 技術指標 | 產品說明 | |||

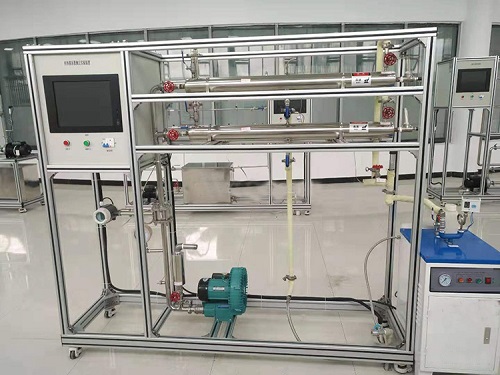

| 數字型化工傳熱綜合實驗裝置特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本給熱系數測定實驗裝置以空氣和水蒸汽為介質，采用水蒸汽-空氣換熱體系，數據測量準確，實驗效果理想，自動化程度高。 4、整套實驗裝置采用高品質鋁合金型材框架，換熱管選擇采用光滑管與強化換熱管，進行兩種換熱形式的效果對照。 5、采用工業化自動蒸汽發生器提供蒸汽源，操作簡潔、方便，更為安全。 6、蒸汽發生器設計有安全水封，消除安全閥失靈帶來的安全隱患。 7、整套設備除去高品質鋁合金型材框架外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。 8、中央處理器、觸摸屏、高品質鋁合金型材框架，配套實驗數據采集及數據處理軟件。 |
|||
| 裝置功能 |
1、通過對空氣-水蒸氣簡單套管換熱器的實驗研究，掌握對流傳熱系數的測定方法，加深對其概念和影響因素的理解。并應用線性回歸分析方法，確定關聯式Nu=ARemPr0.4中常數A、m的值。 2、通過對管程內部插有螺旋線圈的空氣—水蒸氣強化套管換熱器的實驗研究，測定其準數關聯式Nu=BRem中常數B、m的值和強化比Nu/Nu0，了解強化傳熱的基本理論和基本方式。 3、求取簡單套管換熱器、強化套管換熱器的對流傳熱系數αi總傳熱系數Ko。 4、了解熱電偶、熱電阻溫度計的使用。 |
|||
| 設計參數 |
1、套管換熱器：內管ф22×1.5mm，外管ф52×1.5mm，換熱段長度：1.0m。 2、蒸汽發生器：不銹鋼制作，加熱功率：2KW，操作電壓220V。 3、氣泵：離心式中壓吹風機，功率：250W，轉速：2800/min，風壓：1300Pa，風量：8m/min。 4、壓力測量：測量范圍：0-0.25MPa，精度0.5級；溫度測量：測量范圍：-50-150℃，精度0.5級。 5、熱球風速儀：測量風速：0.05-10m/s；轉子流量計：測量范圍：4-40m3/h。 6、實驗管道、閥門為不銹鋼和銅結構。 7、框架為不銹鋼，結構緊湊，外形美觀，流程簡單 , 操作方便。 8、外形尺寸：1500×550×1700mm。 |
|||
| 公用設施 |
1、水：裝置自帶304不銹鋼自動蒸汽發生器，連接自來水，實驗時水蒸氣進入換熱器。 2、電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、氣：空氣來自風機（自帶氣源）。 4、實驗物料：水蒸汽---空氣，外配設備：無。 |
|||
| 主要設備 |
1、普通傳熱管：內管內徑d=18mm，內管外徑De=20mm（紫銅管)。 2、外管內徑d=52mm,外管外徑De=57mm（304不銹鋼管），管長1200mm。 3、強化傳熱管：內管內徑d=18mm，內管外徑De=20mm（紫銅管，內附螺旋線圈)。 4、外管內徑d=52mm，外管外徑De=57mm（304不銹鋼管）管長1200mm。 5、加熱釜：304不銹鋼，加熱功率3.0KW。配帶安全閥。 6、孔板流量計，孔板喉徑：Φ25mm，風壓傳感器0～10KPa。 7、宇電AI704M多路數字溫度顯示儀。 8、宇電AI702M多路數字溫度顯示儀。 9、宇電AI501壓差數字顯示儀。 10、宇電AI518溫度控制儀（帶手動功能）。 11、K型熱電偶溫度傳感器7支。 12、鼓風機：旋渦氣泵,功率 550W，最大流量70m3／h。 13、電器：接觸器、開關、漏電保護空氣開關。 14、304不銹鋼管路、管件及閥門。 15、304不銹鋼儀表柜：測控、電器設備在實驗架上。 16、鋁合金型材框架1500×550×1700mm(長×寬×高)，帶腳輪及禁錮腳。 17、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。內存4G，功能：中央處理器數據顯示控制。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 風量 | 孔板流量計 | 壓差顯示儀 | 手動調節 | |
| 蒸汽溫度 | PT100鉑電阻 | 溫度控制顯示儀 | 固態調壓模塊 | |
| 溫度 | K型熱電偶 | 數字溫度儀 | 無 | |
| 軟件組成 | 模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。 | |||
友情提示：
1、設備驗收：各采購單位收貨時請檢查數字型化工傳熱綜合實驗裝置的貨品外觀，核實數字型化工傳熱綜合實驗裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供數字型化工傳熱綜合實驗裝置使用說明書和質保期，在質保范圍內提供對數字型化工傳熱綜合實驗裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臄?shù)字型化工傳熱綜合實驗裝置選型錯誤或設備購買數量錯誤，造成數字型化工傳熱綜合實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對數字型化工傳熱綜合實驗裝置的發貨期為參考值，如您需要了解數字型化工傳熱綜合實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對數字型化工傳熱綜合實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數字型化工傳熱綜合實驗裝置的技術咨詢；
