| 技術指標 | 說 明 | |||

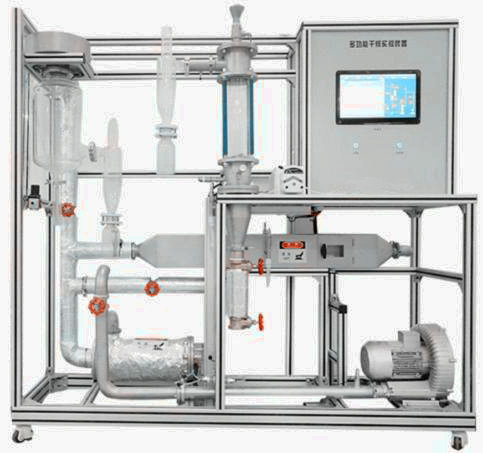

| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、輔機及控制系統通用，實驗過程直觀可視、調節方便、設備易于拆卸、易于清洗 3、設備占地面積小、噪音低。 4、采用并流式干燥流程，避免物料過熱，適用于熱敏性物料的干燥。 5、采用多種干燥方式，滿足實驗室干燥需求。 6、采用多級除塵，產品無損耗。 |
|||
| 裝置功能 |
1、裝置集多種干燥形式于一體：噴霧干燥、流化干燥、廂式干燥； 2、展示噴霧干燥、小顆粒包衣及流化干燥、廂式干燥等工藝過程； 3、分析比較干燥介質的條件（溫度、濕度及風量）、物料狀況（顆粒大小、物料形狀及性質）對干燥的影響； 4、實驗介質干燥狀況清晰可視，可 360 度觀察； |
|||
| 主要配置 | 干燥塔、噴頭、旋風分離器、流化床干燥塔、廂式干燥器、空氣旋渦泵、空壓機、蠕動泵、電加熱爐、壓力緩沖罐、觸摸屏、鋁合金框架、控制屏。 | |||
| 公用設施 |
電：電壓AC220V，功率3KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 氣：空氣來自風機，經加熱器加熱進入干燥器（自帶氣源）。 實驗物料：含水量75%－85%的漿液。 |
|||
| 技術參數 |
1、進風系統：1.1kW 漩渦氣泵，帶消音器；進風溫度：80℃～300℃自動控制； 2、電加熱功率：陶瓷加熱圈，功率 12kW，不銹鋼材質； 3、干燥器：噴霧干燥塔（不大于Φ230×1000mm）；流化床干燥塔（不大于 114×360mm）；廂式干燥器（不大于 150×200×400mm）； 4、旋風分離器：Φ120，玻璃材質，配除塵布袋； 5、霧化噴槍?zhuān)憾黧w噴嘴，要求是 SS316L 材質，氣液內部混合帶自清除針，其性能能夠完全滿足整套裝置運行需求； 6、空氣壓縮機：壓縮空氣壓力≤0.4MPa，配空氣減壓過濾：過濾空氣中的雜質和空氣壓縮機中的油污； 7、蠕動泵：最大流量 1L/h； 8、溫度傳感器：Pt100，顯示分度0.1℃,溫度檢測機構； 9、風差壓傳感器，顯示精度1Pa，4～20mA ，輸出壓力檢測機構； 10、中央處理器：執行速度 0.64μs，內存容量 16K；內建RS485通訊模式；功能：溫度、壓力等模擬量信號采集換算； 11、模擬模塊：高達 16 位分辨率，總和精度±0.5%； 12、溫度模塊：分辨率 0.1℃，精度 0.5%；功能：溫度信號采集換算； 13、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控制； 14、額定電壓：380V，總功率：15kW； 15、外形尺寸：2000×600×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 17、控制屏：風機、泵、加熱、參數設定等各項操作都通過觸摸屏完成，可監測和顯示實驗過程中各單元實驗數據。操作軟件含實驗的動態流程圖，通過對動態流程圖的觀察，可以對實驗設備和實驗原理有更加深刻直觀的理解。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 風機頻率 | 無 | 觸摸屏 | 變頻器 | |
| 漿液進料量 | 蠕動泵 | 觸摸屏 | 轉速調節 | |
| 氣體溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 加熱室溫度 | PT100鉑電阻 | 觸摸屏 | 固態調壓模塊 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查多功能干燥實驗裝置的貨品外觀，核實多功能干燥實驗裝置的數量及配件，拒收處于受損狀態的多功能干燥實驗裝置；
2、設備質保：茂育將為各采購單位提供多功能干燥實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對多功能干燥實驗裝置的免費維修，超出條件承諾時提供對多功能干燥實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>多功能干燥實驗裝置選型錯誤或購買多功能干燥實驗裝置數量錯誤，造成多功能干燥實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對多功能干燥實驗裝置的發貨期為參考值，如您需要了解多功能干燥實驗裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對多功能干燥實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關多功能干燥實驗裝置的技術咨詢。
