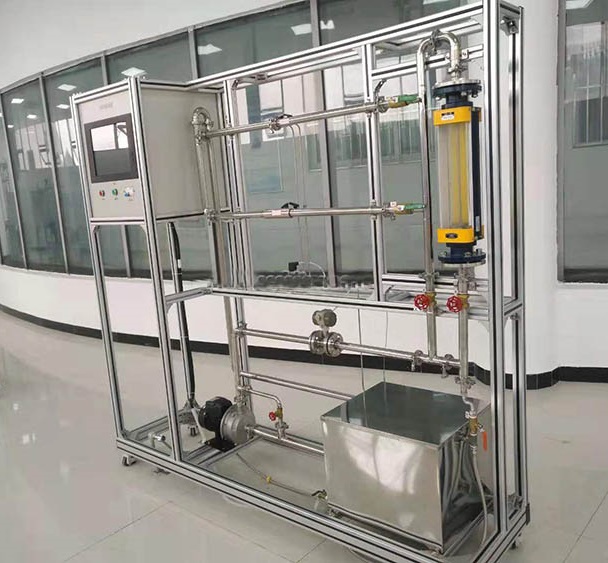

MYH-14B數字型流量計校核實驗裝置

MYH-14B 數字型流量計校核實驗裝置-是了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理，對掌握流量計的標定方法，了解節流式流量計流量系數 C 隨雷諾數 Re 的變化規律， 流量系數 C 的確定方法。學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。測定節流式流量計（孔板、文丘里）的流量標定曲線。測定節流式流量計的雷諾數 Re 和流量系數 C 的關系，并進行比較。測定轉子流量計的流量標定曲線。

技術指標	產品說明
數字型流量計校核實驗裝置特點	1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 3、設備整體為自行式框架結構，采用高品質鋁合金型材框架并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 4、整套設備除去鋁合金型材框架外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 5、實驗系統裝置綜合了文丘里和孔板流量計兩種流量計的校核，使學生學會正確的流量測量，認識正確的引壓方法。 6、實驗項目可通過閥門調節切換選擇，流體出口滿管段設計；流體流量采用閘閥調節，流量計量采用渦輪流量計和數字儀表系統；節流壓差采用壓力傳感器和數字儀表系統。 7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。 8、裝置設計可360度觀察，實現全方位教學與實驗。 9、中央處理器、觸摸屏、高品質鋁合金型材框架，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。
裝置功能	1、了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和 主要特點。 2、掌握流量計的標定方法。 3、了解節流式流量計流量系數 C 隨雷諾數 Re 的變化規律， 流量系數 C 的確定方法。 4、學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。 5、測定節流式流量計（孔板、文丘里）的流量標定曲線。 6、測定節流式流量計的雷諾數 Re 和流量系數 C 的關系，并進行比較。 7、測定轉子流量計的流量標定曲線。
設計參數	1、孔板流量計流量：0.2~10m3/h，壓差范圍：10~100KPa。 2、文丘里流量計流量：0.2~10m3/h，壓差范圍：10~150KPa。 3、轉子流量計流量：0.4~4m3/h。 4、渦輪流量計流量：0.1~10m3/h。 5、溫度：常溫。
公用設施	1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、實驗物料：清潔自來水。外配設備：無。
主要設備	1、LZB-40 水轉子流量計： 流量范圍 400～4000 L/h。 2、孔板流量計流量： 0.2~10m3/h，孔板流量計：孔板喉徑：Φ20mm。 3、文丘里流量計流量：0.2~10m3/h，文丘里流量計：文丘里喉徑：Φ14mm。 4、DN20渦輪流量計：流量范圍0.5～8.0m3/h，4-20mA遠傳輸出，流量檢測機構 。 5、壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，差壓檢測機構。 6、宇電AI501 流量數字顯示儀。 7、宇電AI501 溫度數字顯示儀。 8、宇電AI501 壓差數字顯示儀。 9、不銹鋼離心泵：功率 550W，最大流量 5.2m3/h。 10、水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 11、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。 12、閥門：采用304不銹鋼閥和優質銅閥。 13、電器：接觸器、開關、漏電保護空氣開關。 14、304不銹鋼儀表柜：測控、電器設備在實驗架上。 15、采用高品質鋁合金型材框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。 16、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。內存4G，功能：中央處理器數據顯示控制。
測控組成	變量	檢測機構	顯示機構	執行機構
	水流量	轉子流量計	就地顯示	手動閥控
	壓差	壓差傳感器	數字顯示儀表，精度：0.5%FS	無
	液體溫度	PT100鉑電阻	數字顯示儀表，精度：0.5%FS	無
	渦輪流量	傳感器	數字顯示儀表，精度：0.5%FS	手動閥控
軟件組成	模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。



---

友情提示：
1、設備驗收：各采購單位收貨時請檢查數字型流量計校核實驗裝置的貨品外觀，核實數字型流量計校核實驗裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供數字型流量計校核實驗裝置使用說明書和質保期，在質保范圍內提供對數字型流量計校核實驗裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臄?shù)字型流量計校核實驗裝置選型錯誤或設備購買數量錯誤，造成數字型流量計校核實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對數字型流量計校核實驗裝置的發貨期為參考值，如您需要了解數字型流量計校核實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對數字型流量計校核實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數字型流量計校核實驗裝置的技術咨詢；

---
