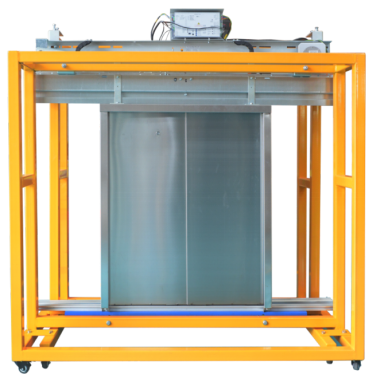

MYDT-223B電梯門系統安裝實訓考核裝置

一、電梯門系統安裝實訓考核裝置-產品概述
本裝置是根據當前電梯門系統裝調和維保需求而開發的一種電梯門系統安裝實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
本裝置主要由鋼結構框架、門框、層門門扇、層門地坎、層門上坎、轎廂龍門架、轎廂門扇、轎廂門地坎、門機等部件組成 。學生根據隨機文件資料說明，在鋼結構框架上進行安裝與調整，使其符合電梯門系統相關規范要求。另外，為能夠使學生更方便的觀看門系統結構，為能夠使學生更方便的對轎門跟層門進行操作，該裝置還可把轎門跟層門進行分離單獨操作。
二、裝置特點
1、整體外觀簡潔明了，占地空間�。�
2、方便學員對門系統內部結構的認識及操作；
3、方便指導老師對于學員的操作指導及安全監管；
4、采用真實機構器件，使學生學到的與實際應用的一致；
5、轎門跟層門采用分離式設計方便學生操作。
三、技術參數
1、電源輸入：單相三線 AC220V  50Hz；
2、工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3、門機：永磁同步變頻門機；
4、門機電機額定電壓：AC100/125V；
5、門機電機額定轉速：180r/min；
6、門機電機額定功率：43/94W；
7、開門寬度：800mm；
8、門高度：1000mm；
9、轎門材料：不銹鋼板（可選）；
10、層門材料：不銹鋼板（可選）；
11、整機功耗：≤0.5KW；
12、整機重量：≤400KG；
13、外形尺寸：1650mm×950mm×1800mm（長×寬×高）。
四、配置清單：

序號	名稱	數量	單位	備注
1 1	鋼結構框架	1	臺	材料：Q235 / 表面噴塑處理
2 2	層門扇	1	套	不銹鋼
3 3	門框	1	套	不銹鋼
4 4	層門上坎	1	套	材料：Q235 / 表面噴漆處理
5 5	層門地坎	1	條	鋁合金
6 6	層門地坎支架	2	個	材料：Q235 / 表面電鍍處理
7 7	轎廂門扇	1	套	材料：Q235 /表面噴塑處理
8 8	永磁變頻門機	1	套
9 9	擺臂式異步門刀	1	套	材料：Q235 / 表面電鍍處理
10 10	轎廂門地坎	1	條	鋁合金
11 11	安裝與測量工具	1	套	詳見配套工具清單
12 12	隨機資料	1	份	實訓指導書及相關說明書等資料

五、配套工具清單

序號	名稱	型號	數量	單位	備注
1 1	水平尺	600	1	把
2 2	線墜	2m	1	把	帶磁座
3 3	卷尺	3m	1	把
4 4	開口扳手	8～10	1	把
5 5	開口扳手	10～12	1	把
6 6	開口扳手	13～16	1	把
7 7	開口扳手	14～17	1	把
8 8	開口扳手	18～21	1	把
9 9	開口扳手	19～22	1	把
10 10	開口扳手	24～27	1	把
11 11	鋼直尺	300mm	1	把
12 12	一字螺絲刀	3×75mm	1	把
13 13	十字螺絲刀	3×75mm	1	把
14 14	活動扳手	12寸	1	把
15 15	子彈頭三位插板	TS-103B	1	把

六、實訓項目
1、電梯層門地坎的安裝與調整；
2、電梯轎廂門地坎的安裝與調整；
3、電梯層門門框的安裝與調整；
4、電梯層門上坎的安裝與調整；
5、電梯層門門扇的安裝與調整；
6、門機的安裝與調整；
7、電梯轎門的安裝與調整；
8、門刀的安裝與調試；
9、電梯層門地坎與轎廂門地坎尺寸的調整；
10、電梯門機參數的設置與調試；
11、電梯開關門的調試；
12、電梯門系統的保養。

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查電梯門系統安裝實訓考核裝置的貨品外觀，核實電梯門系統安裝實訓考核裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供電梯門系統安裝實訓考核裝置使用說明書和質保期，在質保范圍內提供對電梯門系統安裝實訓考核裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌碾娞蓍T系統安裝實訓考核裝置選型錯誤或設備購買數量錯誤，造成電梯門系統安裝實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：對電梯門系統安裝實訓考核裝置的發貨期為參考值，如您需要了解電梯門系統安裝實訓考核裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對電梯門系統安裝實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電梯門系統安裝實訓考核裝置的技術咨詢；

---
