MYDT-222B電梯曳引系統安裝實訓考核裝置

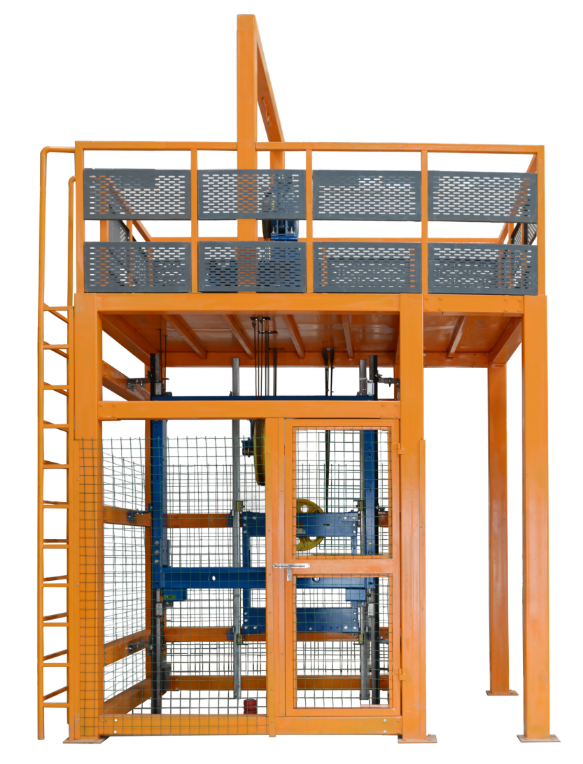

電梯曳引系統安裝實訓考核裝置-是根據當前真實電梯曳引系統的安裝和維保要求，而開發的一種模塊式的實訓平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
本裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣、導軌安裝、曳引安裝、對重框架、轎廂架曳引繩懸掛。
二、裝置特點:
1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。
三、技術參數：
1、限速器額定速度：≤1.0m/s；
2、安全鉗動作速度：≤1.0 m/s；
3、曳引機額定速度：≤0.4m/s；
4、曳引機額定載重：450kg；
5、曳引比：2：1；
6、制動形式：鼓式；
7、曳引機防護等級：IP41；
8、整機重量：≤1000kg；
9、外形尺寸：4000mm×3200mm×4900mm（長×寬×高）。
四、實訓項目:
1、T型導軌（轎廂導軌）安裝與調整；
2、對重導軌安裝與調整；
3、曳引機架的安裝與調整；
4、曳引機的安裝與調整；
5、轎廂龍門架的安裝；
6、T型導軌上導靴的安裝；
7、安全鉗連桿的安裝；
8、對重框的安裝；
9、限速器的安裝；
10、曳引繩的懸掛；
11、漲緊裝置的安裝與調整；
12、T型導軌下導靴的安裝；
13、安全鉗與下導靴的調整；
14、限速器與安全鉗的聯動調整；
15、導軌與導靴的保養；
16、曳引機的保養；
17、曳引繩的保養；
18、限速器－安全鉗的保養；
19、人工盤車的練習。
五、配置清單:

序號	名稱	數量	單位	備注
1	鋼構平臺	1	臺	材料：Q235 / 表面噴漆處理
2	永磁同步曳引機	1	臺	廠商：上海/蒙特納利；型號：MCG100；額定速度：≤0.4m/s；額定功率：1.6KW；額定頻率：9.8Hz
3	曳引機架	1	臺	材料：Q235 / 表面噴漆處理
4	緩沖墊	4	塊	橡膠
5	工字鋼橫梁	2	條	材料：Q235 / 表面噴漆處理
6	曳引鋼絲繩	1	套	公稱直徑：∅10mm；結構：8×19S+FC
7	繩頭組合	1	套	楔塊式
8	繩頭板	1	套	材料：Q235 / 表面噴漆處理
9	限速器－漲緊裝置	1	套	廠商：寧波/奧德普；型號：OX-240B(單向）；額定速度：≤1.0m/s
10	限速器鋼絲繩	1	套	公稱直徑：∅10mm；結構：8×19S+FC
11	盤車手輪	1	個	外徑：500；材料：Q235 / 表面烤漆處理
12	導向輪	1	個	材料：尼龍；節徑：∅400
13	C型鋼墊塊	4	塊	材料：Q235 / 表面噴漆處理
14	主軌支架	4	套	材料：Q235 / 表面噴漆處理
15	副軌支架	4	套	材料：Q235 / 表面噴漆處理
16	T型導軌	2	條	T75-3/B
17	空心導軌	2	條	TK5A
18	龍門架	1	套	材料：Q235 / 表面噴漆處理
19	安全鉗	1	對	廠商：寧波/奧德普；型號：OX-188（漸進式）；額定速度：≤1.0m/s
20	安全鉗連桿機構	1	套	材料：Q235 / 表面噴漆處理
21	主導靴	4	只	滑動彈性導靴（10mm）
22	轎廂反繩輪	1	個	材料：尼龍；節徑：∅400
23	反繩輪緩沖座	1	套	材料：Q235 / 表面噴漆處理
24	對重框架	1	套	材料：Q235 / 表面噴漆處理
25	對重反繩輪	1	個	材料：尼龍；∅400
26	對重導靴	4	只	滑動導靴（16mm）
27	對重塊	2	塊	混凝土
28	液壓緩沖器	1	個	廠商：寧波/奧德普；型號：OH-80；額定速度：≤1.0m/s；總質量：600kg～3000kg
29	聚氨酯緩沖器	1	個	廠商：江陰/永誠；型號：ZDH-A-5 ；額定速度：≤1.0m/s；總質量：500kg～3000kg
30	安裝工具	1	套	詳見配套工具清單
31	隨機資料	1	份	實訓指導書及相關說明書等資料

配套工具清單:

序號	名稱	型號	數量	單位
1	電梯專用校軌尺	單線	1	套
2	開口扳手	24～27	1	把
3	開口扳手	19～22	1	把
4	開口扳手	18～21	1	把
5	開口扳手	14～17	1	把
6	開口扳手	13～16	1	把
7	梅花扳手	24～27	1	把
8	梅花扳手	19～22	1	把
9	梅花扳手	18～21	1	把
10	梅花扳手	14～17	1	把
11	梅花扳手	13～16	1	把
12	錘子	3P	1	把
13	一字螺絲刀	3寸	1	把
14	十字螺絲刀	3寸	1	把
15	卷尺	3m	1	把
16	水平尺	600	1	把



---
