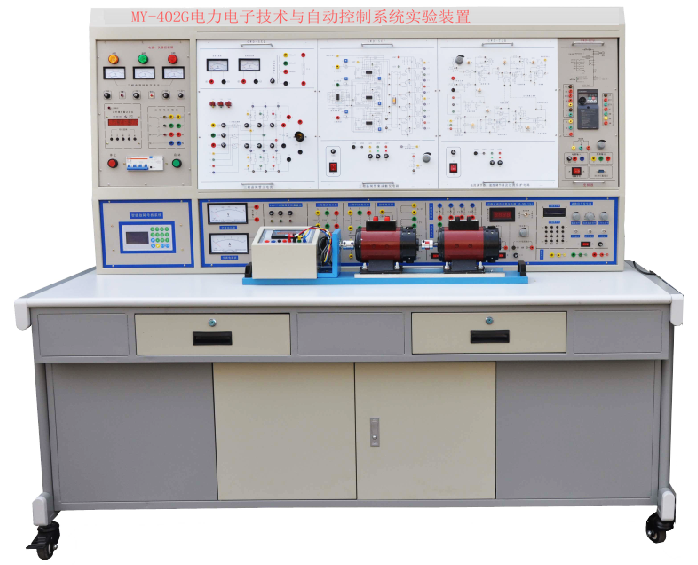

MY-402G電力電子技術與自動控制系統實驗裝置
電力電子技術與自動控制系統實驗裝置-是根據《維修電工（高級）》（中國勞動社會保障出版社出版）培訓教材中關于電力電子與自動控制部分的技能培訓要求，吸收國內同類產品的優點，充分考慮了實驗室的現狀和發展趨勢精心研制而成。 它不僅涵蓋了各職業院校、高級技校所開設的《電力電子技術》、《半導體變流技術》、《直流調速系統》、《電力拖動自動控制系統》等專業課程所要求的主要實驗項目，還可以用于對從業人員進行崗位培訓、就業培訓以及各省、市的維修電工培訓和鑒定考核使用。
二、產品特點：
1、體現“工程環境”理念，效仿生產現場實際：系統應從相關工業產品移植而來，可很好實現對學生能力（波形分析和系統調試能力）的培養和技術知識的應用。
2、各個系統的配置合理：各個系統采用的元件、觸發（驅動）電路、主電路、控制方式、控制對象及保護環節等，應能概括當前工業上的技術應用，內容豐富多樣，體現了“典型性、先進性、實用性和可行性”的要求，能引起學生興趣，能使學生獲得很大的收獲。
3、元件與單元電路性能實驗，在小系統環境中進行：這樣有利于學生理解該元件和該單元用于何處、它們的性能對整個系統的影響，有利于學生知識的鞏固和實際應用。
4、本裝置通過隔離變壓器供電，而且具有接地保護、漏電保護功能，安全性符合相關的國家標準，確保人身安全。
三、配置說明：
1、電源控制屏
（1） 交直流電源：
三相四線（或五線）電網輸入經電源總開關漏電保護器（容量10A，漏電動作電流≤30mA，動作時間≤0.1S）和交流接觸器再到三相隔離變壓器給實訓設備供電；通過起動、停止、急停按鈕控制交流接觸器，設有供電指示燈及缺相指示。
交流電源輸出處設有過流保護裝置，當相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩，并具有過流聲光告警�？刂破恋墓╇娪扇嚯娋W(wǎng)經三相漏電保護開關、電網電壓指示表、熔斷器、啟/停按鈕控制交流接觸器輸出，具有漏電聲光告警、過流保護等功能，同時配有一只急停按鈕。
（2） 同步變壓器:一組三相同步變壓器，220V/15V 1只。
（3） 交流電參數表
①測量范圍0～500V，量程自動切換，三位半數顯，精度0.5級，輸入阻抗10MΩ。
②交流數字電流表1只，測量范圍0～5A，三位半數顯，精度0.5級，。
（4） 交直流電源、直流儀表
提供～220V/24V、20V、±15V、±12V、±5V，100VA直流電源（具有短路及過載保護功能），不控整流元件，單相同步變壓器（包括～220V/、～30V、～15V、雙～7V）、給定顯示與0～±15V給定，直流300V/0中零表一只、2A中零表一只。
1）直流數顯電壓表1只，測量范圍0～300V，三位半數顯，精度為0.5級，輸入阻抗為10MΩ。
2）直流數顯毫安表1只，測量范圍0～2000mA，三位半數顯,精度為0.5級，設有短路保護措施。
3）直流數顯安培表1只，測量范圍0～5A，三位半數顯，精度為0.5級，具有短路保護措施。
2、實訓桌：
實訓桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌底部裝有移動的萬向輪，
3、電力電子器件特性實驗：
提供BCR /TRIAC、SCR、MOSFET、IGBT、GTR新型電力電子器件，配合設備提供的輔助元件，可測定器件的參數，性能及工作特性曲線。
4、晶閘管觸發電路組件：
提供以TCA785集成塊為核心的鋸齒波觸發電路，與晶閘管組合，可完成單相半波，全波，橋式整流電路及交流調壓電路實訓內容。
5、直流（IGBT）斬波電路的性能研究。
根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525�？赏瓿山滩闹薪祲簲夭娐罚˙uck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。
6、SPWM單相交直交變頻原理：
該掛件用于展示交直交變頻原理，主要讓學生了解SPWM正弦波脈寬調制信號的形成方法，了解IGBT管專用集成驅動芯片的特點及其使用。能完成如下實驗項目：1、SPWM波形成的過程；2、交直交變頻電路在不同負載時的工作情況和波形，并研究工作頻率對電路工作波形的影響；3、IGBT管專用集成驅動芯片的工作特性。
7、半橋型開關穩壓電源電路：
提供了半橋型開關穩壓電源的主電路和控制電路，主電路中的電力電子器件為電力MOSFET管；控制電路采用專用PWM控制集成電路SG3525，采用恒頻脈寬調制控制方案。可完成“開關電路在開環與閉環下負載特性的測試”以及“電源電壓波動對輸出的影響”等實訓內容。直流輸出0～15V/2A，具有短路及過載保護功能。
8、三相集成觸發電路組件：
提供專用的集成觸發電路構成的三相觸發電路、功放電路。
9、晶閘管及電抗器組件：
提供6只單向晶閘管，帶阻容保護電路，另提供0～700mH帶抽頭電抗器，分為100mH，200mH，700mH三檔。
10、燈組負載：
提供三只絲口型220V/ 25W彩色燈泡負載，可作為單、三相負載，實訓結果直觀。
11、可變電阻器：
提供阻值容量150W、1.5A 、0～90Ω/×2連續可調的瓷盤電阻器1只及150W 、0.5A 0～900Ω/×2連續可調的瓷盤電阻1只，電阻接線端均已連接至操作面板上，可方便地組合串聯、并聯、串并聯等多種方式使用，可在0.5A、1A、1.5A、3A不同電流要求的負載下使用。
12、步進電機的驅動運行電路：
提供56系列兩相混合式步進電機一只，帶轉盤標志，提供開關電源，脈沖發生器，驅動器等步進電機驅動系統一套。
13、交流伺服電機及驅動系統;
提供交流伺服電機及伺服驅動器一套。
14、旋轉變壓器中頻電源及實驗部件:
提供0～70V/400Hz連續可調的中頻電源（帶電壓輸出監視）及旋轉變壓器一只。 旋轉變壓器型號：36XZ20-5；電壓比：0.56；電壓： 60V；頻率：400Hz，激勵方：定子，空載阻抗；2000Ω，絕緣電阻：≥100MΩ，精度：1級 。
15、自整角機實驗裝置
提供接收機1只：型號BS-404A、提供發送機1只：型號BD-404A-2。
激磁電壓： 220V±5%；激磁電流0.2A，次級電壓49V，頻率50HZ
16、直流他（并）勵電動機
17、傳感器實驗箱1套具體參數見附件一
18、實訓連接線及配件：
根據不同實訓項目的特點，配備兩種不同的實訓聯接線，強電部分采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。
基于TI公司2000系列DSP的電力電子研究性實驗臺 （全教室共1套 ）
1.基于TMS320F28335 150M MCU的ControlCard 。
2.采用3.3V DSP GPIO電壓、1.9V DSP內核電壓設計,使DSP28335能夠真正的工作在150MHZ的最大頻率。
3.采用工業伺服控制的設計標準，支持PMSM、BLDC 、AC感應電機等電機控制；同時也支持逆變電源，光伏逆變并網，柔性輸電的控制 。
4.采用模數電分開設計，增強抗干擾能力，增強采集精度。
5.采用高成本的片外16位高精度8通道同步采集ADC轉換器，是高精度、高性能電機矢量控制算法必備設計。
6.豐富的通信接口設計，支持232、485、CAN，方便的實現遠距離控制和程序調試。
7.豐富的電機反饋信號接口，支持差分光電增量編碼器信號、差分霍爾信號，單端霍爾信號，位置脈沖指令信號。
8.使用此控制板可以完成PMSM三閉環FOC矢量控制、異步電機VF控制、異步電機矢量控制、BLDC方波控制、BLDC正弦波FOC矢量控制等等。
四、可完成的實訓內容：
1、電力電子器件參數/性能與波形的測定：
（1）晶閘管（SCR）
（2）雙向晶閘管（TRIAC）
（3）電力晶體管（GTR）
（4）場效應管（MOSFET）
（5）絕緣柵雙極型晶體管（IGBT）
2、電力電子器件觸發（驅動）單元電路的測試
（1）西門子TCA785集成鋸齒波觸發電路（晶閘管/雙向晶閘管觸發電路）
（2）PWM觸發電路（SG3525）（IGBT/MOSFET觸發驅動電路）
（3）三相晶閘管集成脈沖列觸發電路（在實訓單元完成）
（4）IGBT（M57959L）專用集成驅動電路
3、電力電子電路實驗/實訓
（1）單相晶閘管可控半波整流電路
（2）單相晶閘管半控橋式整流電路
（3）單相晶閘管全控橋式整流電路
（3）三相晶閘管可控半波整流電路
（4）三相晶閘管半控橋式整流電路
（5）三相晶閘管全控橋式整流電路
（6）單相（雙向晶閘管）交流調壓電路
（7）三相交流調壓電路
（8）直流（IGBT）斬波電路的性能研究：降壓斬波電路（Buck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。
（9）PWM控制（MOSFET）開關型穩壓電源電路
（10）單相SPWM控制（IGBT）交直交變頻原理實驗
4、傳感器的使用電路（至少包含客戶提出的以下實驗，具體實驗內容見附件）
傳感器實驗：（1）應變片特性實驗（2）壓阻式壓力傳感器實驗（2）差動變壓器實驗（4）電容式傳感器實驗（5）電渦流傳感器實驗（6）熱電偶實驗
（7）熱敏電阻實驗（8）霍爾式傳感器實驗（9）磁電式傳感器實驗
5、微控制電機實驗/實訓
（1）步進電機控制實驗（步進電機的認識，控制及驅動器參數的設置）
（2）旋轉變壓器實驗（旋轉變壓器的原理/認識及控制與運行）
（3）自整角機實驗（自整角機接收機/發送機的原理/認識及控制與運行）
6、排故實訓
（4）可控整流電路連接：?jiǎn)蜗唷⑷�、半波、全�?br />
（5）某型230V整流電源故障排除訓練，至少可計算機設置5個故障點
（6）直流/交流伺服電機調速實訓
7、研究型實驗
（1） PMSM三閉環FOC矢量控制
（2）異步電機VF控制、
（3）異步電機矢量控制、
（4）BLDC方波控制、
（5）BLDC正弦波FOC矢量控制
四、實驗裝置配置表：
|
序號 |
名 稱 |
數 量 |
|
1 |
電源控制屏 |
1套 |
|
2 |
實訓桌 |
1臺 |
|
3 |
電力電子器件特性實驗 |
1件 |
|
4 |
晶閘管觸發電路組件 |
1件 |
|
5 |
直流（IGBT）斬波電路的性能研究。 |
1件 |
|
6 |
SPWM單相交直交變頻原理 |
1件 |
|
7 |
半橋型開關穩壓電源電路 |
1件 |
|
8 |
三相集成觸發電路組件 |
1件 |
|
9 |
晶閘管及電抗器組件 |
1件 |
|
10 |
燈組負載 |
1件 |
|
11 |
可變電阻器 |
1件 |
|
12 |
步進電機的驅動運行電路 |
1件 |
|
13 |
交流伺服電機及驅動系統 |
1件 |
|
14 |
旋轉變壓器中頻電源及實驗部件 |
1件 |
|
15 |
自整角機實驗裝置 |
1件 |
|
16 |
直流他（并）勵電動機 |
1件 |
|
17 |
傳感器實驗箱 |
1套 |
|
18 |
實訓連接線及配件 |
1套 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查電力電子技術與自動控制系統實驗裝置的貨品外觀，核實的電力電子技術與自動控制系統實驗裝置及配件，拒收處于受損狀態的電力電子技術與自動控制系統實驗裝置；
2、設備質保：茂育將為各采購單位提供電力電子技術與自動控制系統實驗裝置說明書，在質保范圍內提供對電力電子技術與自動控制系統實驗裝置的免費維修，超出條件承諾時提供對電力電子技術與自動控制系統實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е码娏﹄娮蛹夹g(shù)與自動控制系統實驗裝置的選型錯誤或購電力電子技術與自動控制系統實驗裝置數量錯誤，造成電力電子技術與自動控制系統實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對電力電子技術與自動控制系統實驗裝置的發貨期為參考值，如您需要了解電力電子技術與自動控制系統實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對電力電子技術與自動控制系統實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電力電子技術與自動控制系統實驗裝置的技術咨詢。
