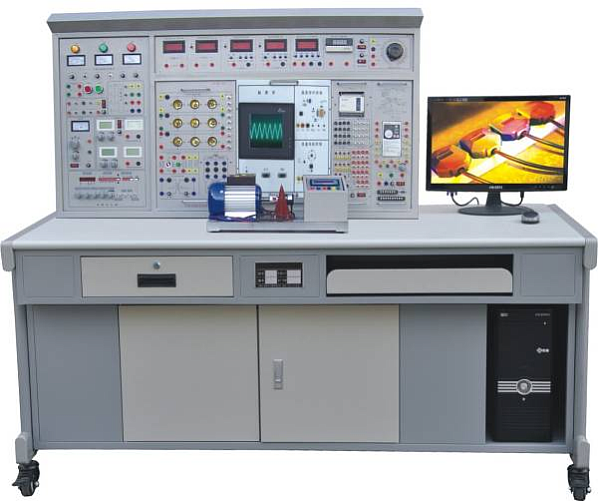

MY-405D 高性能電工電子電拖及自動化技術綜合實訓與考核裝置

高性能電工電子電拖及自動化技術綜合實訓與考核裝置-是適用各類職業院校、中專技校。電工、電子、電拖、機電一體化、自動化等專業的教學和從事相關專業的技術人員實訓考核。裝置有機地融合了電工、電子、電力拖動、PLC、變頻器、觸摸屏等實訓內容，配備多塊可自由組合的實訓掛箱，實現了教學資源共享，一機多用；創造性地把教學管理、教材、教案、實訓、認證、考核融于一體，大大節省實訓用房、減少管理人員，經濟效益顯著，其是高等院校、中專、技校、職業學校及各類培訓鑒定機構新建、改建、實訓室的理想實訓設備。
二、裝置特點：
1、安全性能高：實訓屏上380V交流輸出處設有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。配備漏電保護裝置，通過啟動停止按鈕控制實訓臺工作電源。
2、測量儀表精度高，采用數字化、智能化模式，符合現代測量發展方向。
3、綜合性強：使電工、電子、電力拖動、PLC、變頻調速多門學科有機組合在一個實訓臺上， 能按工廠現場操作規程進行小型工程設計實訓。
4、實訓的深度和廣度根據需要可作靈活的調整，裝置采用掛箱式結構，更換便捷，并可自由組合，滿足不同的實訓要求，添加部件即可擴展功能或開發新的實訓項目
5、實訓臺結構合理、性能優越、配套完整，根據弱電和強電配置不同的實訓連接線及相應的插座，使用安全、可靠。
三、技術性能
1、工作電源：三相四線（或三相五線）~380V±10%  50Hz
2、溫度：-10℃~+40℃   相對溫度<85%(25℃)
3、裝置容量：<1.5KVA
4、重量：220Kg
5、外形尺寸：1600mm×700mm×1500mm
四、配置及功能
電工實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁塑面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（包括頻率計）、測試儀表及實訓器件等，具體功能如下：
1、控制及交流電源部分
（1）提供三相固定380V交流電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。
（3）提供～220V插座2只，為外部儀器提供工作電源。
（4）配備實訓用250V/30W日光燈管及支架一套。
2、直流電源部分
（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。
（2）低壓直流穩壓電源：+5V，+24V、±12V具有短路保護功能。
（3）恒流源：一路0-500mA連續可調恒流源，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
3、函數信號發生器：
  3.1波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波。
  3.2頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。
  3.3正弦波失真度；10-30Hz<3%　30Hz-100KHz≤1%
  3.4方波響應:前沿/后沿≤100nS（開路）
  3.5最大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p
  3.6直流偏置(開路)：±l0V
  3.7輸出阻抗Z：ZO=50Ω±5Ω
  3.8占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
  3.9壓控振蕩(VCF)：加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。
4、頻率計數器
5、真有效值交流數字電壓表
交流數字電壓表1只，測量范圍：0-500V，頻率范圍：10Hz-20Hz。測量精度為0.5級。
6、真有效值交流數字電流表
交流數字電流表1只，測量范圍：0-5A，頻率范圍：10Hz-20Hz。測量精度為0.5級。
7、直流數顯電壓表一只，測量范圍：0-300V。測量精度為0.5級。
8、直流數顯毫安表一只，測量范圍：0-2000mA。測量精度為0.5級。
9、功率、功率因數表
能測量電路的功率、功率因數。功率測量精度為0.1級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
（二）實訓掛箱
1、電路基礎實訓（一）
完成疊加原理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、歐姆定律等實訓；提供電阻、電感、電容，完成R、L、C串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得最大功率的條件、電阻的串、并聯等實訓。
2、電路基礎實訓（二）
提供燈泡、穩壓管、電位器、電阻箱等，完成已知和未知電路元件伏安特性的測繪、電容的充放電等實訓。
3、交流電路實訓（一）
提供電阻、電感、高壓電容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光燈功率因數提高實訓、RLC串聯交流電路實訓、RLC并聯交流電路實訓以及電感、電容元件在直流電路和交流電路中的特性實訓。
4、電路基礎實訓（三）
儀表量程擴展實訓（電流表、電壓表量程的擴展）。
5、電工綜合技能實訓（一）
電流表、電壓表和歐姆表的設計。
6、電工綜合技能實訓（二）
運算放大器的應用實訓、報警保護電路的設計及其應用實訓、互感器的應用實訓、整流濾波電路的設計及應用實訓、過流保護的設計及其應用實訓。
7、鐵芯變壓器、互感/電度表實訓
鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞；互感線圈一組，兩個空心線圈L1、L2裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根，燈泡負載九個只，電度表一只，規格為220V、3/6A，其電源線、負載線均已接在電度表接線架的接線柱上，實訓方便。
8、電子技術實訓（一）
提供低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、三極管、二極管、穩壓塊、電阻、單結晶體管、蜂鳴器等。實訓箱還配有單管/負反饋兩極放大器、射極跟隨器、RC串聯選頻網絡振蕩器、差動放大器及低頻OTL功率放大器共五塊固定線路實訓板�？刹捎霉潭ň�路或分立元件靈活組合進行實訓。
9、電子技術實訓（二）
提供四位十進制譯碼顯示器、8位邏輯電平開關、8位電平指示器、三態邏輯筆、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300KHz連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（9P、14P、16P、28P、40P若干只）。實訓箱還配有單管/負反饋兩級放大器、射極跟隨器、RC串聯選頻網絡振蕩器、差動放大器及低頻OTL功率放大器共五塊固定線路實訓板�？刹捎霉潭ň�路或分立元件靈活組合進行實訓。
10、繼電接觸控制（一）
熔斷器5只、按鈕1只、變壓器1只（380V/36+6.3）、轉換開關1只、信號燈3只、整流電路1只、能耗制動電阻（510Ω/50W）3只、交流接觸器1只、熱繼電器1只。
11、繼電接觸控制（二）
交流接觸器3只、通電延時時間繼電器1只、熱繼電器1只、控制按鈕3只。
12、繼電接觸控制（三）
行程開關4只、倒順開關1只、熱繼電器1只。
13、PLC主機掛箱
配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
14、PLC實訓模塊
1）自動送料裝車/傳送帶模擬控制 2）多種液體混合裝置/攪拌機模擬控制 3）自動售貨機模擬控制 4）水塔自動供水模擬控制 5）郵件分揀模擬控制
15、變頻器實訓掛箱
配置三菱FR-720變頻器，帶有RS485通訊接口及BOP操作面板。
16、電機導軌及光碼盤測速系統
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好。
17、三相鼠籠異步電動機（380V Y/△）1臺
18、連接線一套
（三）實訓桌
實訓桌為鋼木結構。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
五、實訓項目：
（一）電工基本技能實訓
1、本電工儀表的使用與測量誤差的計算實驗
2、減小儀表測量誤差的方法實驗
3、歐姆定律實驗
4、電阻的串、并、混聯電路實驗
5、電阻分壓器電路實驗
6、電容的串、并、混聯電路實驗
7、電容的充放電電路實驗
8、伏安法測電阻實驗
9、節點電壓法實驗
10、回路電壓法實驗
11、支路電流法實驗
12、電阻與溫度的關系：用伏安法測出燈絲在不同電壓下的阻值實驗
13、電壓表量程的擴展實驗
14、電流表量程的擴展實驗
15、已知和未知電路元件的伏安特性實驗
16、直流電阻電路故障的檢查實驗
17、電路中電位的測量實驗
18、基爾霍夫電壓定律實驗
19、基爾霍夫電流定律實驗
20、電壓源外特性的測定實驗
21、疊加原理實驗
22、電壓源與電流源的等效變換實驗
23、負載獲得最大功率的條件實驗
24、戴維南定理實驗
25、諾頓定理實驗
26、互易定理實驗
27、二端口網絡實驗
28、雙聯開關兩地控制實驗
29、RLC串聯交流電路實驗
30、RLC并聯交流電路實驗
31、RLC串聯諧振電路實驗
32、電感、電容元件在直流電路和交流電路中的特性實驗
33、正弦穩態下RL、RC串聯電路實驗
34、日光燈電路的連接實驗
35、提高功率因數的方法實驗
36、電磁感應現象實驗
37、互感耦合電路實驗
38、互感線圈同名端的判斷實驗
39、一階電路過渡過程的研究實驗
40、二階電路過渡過程的研究實驗
41、單相變壓器實驗
42、變壓器參數測定及繞組極性判別實驗
43、交流電路參數的測量實驗
44、三相負載的星形聯接實驗
45、三相負載的三角形聯接實驗
46、三相交流電路功率的測量實驗
47、功率因數及相序的測量實驗
48、單相電度表的安裝及使用實驗
49、三相鼠籠式異步電動機的使用實驗
50、三相異步電動機點動控制實驗
51、三相異步電動機自鎖控制實驗
52、三相異步電動機既可點動又自鎖控制實驗
53、接觸器聯鎖正反轉控制實驗
54、按鈕聯鎖正反轉控制實驗
55、接觸器和按鈕雙重聯鎖正反轉控制、模擬電路基本技能實訓實驗
56、晶體二極管的判別與檢測實驗
57、PN結的單向?qū)щ娞匦詫?shí)驗
58、晶體三極管的判別與檢測實驗
59、單結晶體管特性實驗
60、晶體管共射極單管放大器實驗
61、場效應管放大電路實驗
62、負反饋放大電路實驗
63、差動放大電路實驗
64、射極跟隨器實驗
65、場效應管共源極放大電路實驗
66、共集電極放大器實驗
67、共基極放大器實驗
68、兩級阻容耦合放大器實驗
69、運算放大器的基本接法實驗
70、集成運放同相比例放大器實驗
71、集成運放反相比例放大器實驗
72、集成運放加法電路實驗
73、集成運放減法電路實驗
74、集成運放積分電路實驗
75、集成運放微分電路實驗
76、電壓跟隨器實驗
77、電壓比較器實驗
78、RC橋式正弦波振蕩器實驗
79、方波發生器實驗
80、三角波、發生器實驗
81、文氏電橋正弦波發生器實驗
82鋸齒波發生器實驗
83、過零比較器實驗
84、比較器實驗
85、窗口比較器電路實訓實驗
86、集成運放的調零電路實驗
87、電源極性錯接的保護電路實驗
88、輸入端限幅保護電路實驗
89、輸出端限幅保護電路實驗
90、OTL功率放大器實驗
91、RC正弦波振蕩器及選頻放大器實驗
92、晶閘管可控整流電路實驗
93、單相半波整流、濾波電路實驗
94、單相全波整流、濾波電路實驗
95、單相橋式整流、濾波電路實驗
96、穩壓管穩壓電路及其穩壓原理實驗
97、三端集成固定穩壓電源實驗
98、正電源輸出可調集成穩壓電源實驗
99、串聯型晶體管穩壓電源電路實驗
二、數字電路基本技能實訓實驗
100、晶體管二極管開關特性實驗
101、晶體管三極管開關特性實驗
102、二極管限幅器實驗
103、三極管限幅器實驗
104、二極管鉗位器實驗
105、TTL集成邏輯門實驗
106、集成與門邏輯功能測試實驗
107、集成非門電路邏輯功能測試實驗
108、集成或門電路邏輯功能測試實驗
109、集成與非門邏輯功能測試實驗
110、CMOS門電路的測試實驗
111、TTL電路和CMOS電路的輸出特性測試實驗
112、集成邏輯電路的連接與驅動實驗
113、組合邏輯電路實驗
114、半加器實驗
115、全加器實驗
116、譯碼器實驗
117、譯碼器邏輯功能測試實驗
118、數據選擇器邏輯功能測試實驗
119、四選一數據選擇器實驗
120、八選一數據選擇器實驗
121、集成觸發器邏輯功能測試實驗
122、基本RS觸發器實驗
123、JK觸發器實驗
124、D觸發器實驗
125、CMOS觸發器實驗
126、計數、譯碼和顯示實驗
127、計數器及其應用實驗
128、十進制可逆計數器的邏輯功能測試實驗
129、二進制加法計數器實驗
130、十進制加法計數器實驗
131、測試移位寄存器的邏輯功能實驗
132、移位寄存器及其應用實驗
133、脈沖分配器及其應用實驗
134、555時基電路實驗
135、單穩態觸發器實驗
136、多諧振蕩器實驗
137、施密特觸發器實驗
138、D/A轉換器實驗
139、A/D轉換器實驗
3）電工綜合技能實訓
140、運算放大器的設計及其應用實驗
141、受控源的設計實驗
142、電流表、電壓表和歐姆表的設計實驗
143、整流濾波電路的設計及應用實驗
144、報警保護電路的設計及其應用實驗
145、過流保護的設計及其應用實驗
4）電力拖動技能實訓
1、閘刀開關正轉控制線路實驗
2、接觸器點動正轉控制線路實驗
3、具有自鎖的正轉控制線路實驗
4、具有過找保護的正轉控制線路實驗
5、倒順開關控制正反轉控制線路實驗
6、接觸器聯鎖的正反轉控制線路實驗
7、按鈕聯鎖的正反轉控制線路實驗
8、按鈕接觸器復合聯鎖控制線路實驗
9、自動往返行程控制線路實驗
10、接觸器控制串聯電阻降壓起動線路實驗
11、時間繼電器控制串聯電阻降壓控制線路實驗
12、手動Y/△降壓起動實驗
13、接觸器控制Y/△降壓起動實驗
14、時間繼電器控制Y/△降壓起動實驗
15、QX3-13型Y/△自動起動控制線路實驗
16、半波整流能耗制動控制線路實驗
17、全波整流能耗制動控制線路實驗
18、C620車床電氣控制線路實驗
19、手動降壓起動實驗
20、單相運行反接制動控制線路實驗
21、電動葫蘆電氣控制線路實驗
22、C6163車床電氣控制線路實驗
23、控制電路聯鎖控制線路實驗
24、主電路聯鎖控制線路實驗
5）PLC與變頻綜合實訓
（1）PLC基本技能實訓實驗
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
1.自動送料裝車/傳送帶模擬控制實驗
2.多種液體混合裝置/攪拌機模擬控制實驗
3.自動售貨機模擬控制實驗
4.水塔自動供水模擬控制實驗
5.郵件分揀模擬控制實驗
（4）PLC高級技能實訓（設計、安裝、調試及檢修）
1.PLC控制的三相異步電動機正反轉控制實驗
2.PLC控制的三相異步電動機Y/△啟動控制實驗
3.PLC控制的三相異步電動機降壓啟動控制實驗
4.PLC控制的三相異步電動機能耗制動控制實驗
5.C620車床電氣控制線路實驗
6.C6130車床電氣控制線路實驗
7.電動葫蘆電氣控制線路
（5）基于變頻器的電機拖動與控制實訓實驗
1．變頻器功能參數設置與操作實驗
2．變頻器報警與保護功能實驗
3．多段速度選擇變頻調速實驗
4．外部端子點動控制實驗
5．控制電機正反轉運動控制實驗
6．控制電機運行時間操作實驗
7．瞬間停電變頻器參數設定實驗
8．外部電壓變頻調速實驗
9．三相異步電動機的變頻開環調速實驗
（6）PLC、變頻器的電機拖動與控制實訓
1. 基于PLC通信方式的多段速選擇變頻調速實驗
2. 基于PLC通信方式的變頻器閉環調速實驗
3. 基于PLC通信方式的變頻器開環調速實驗

---
