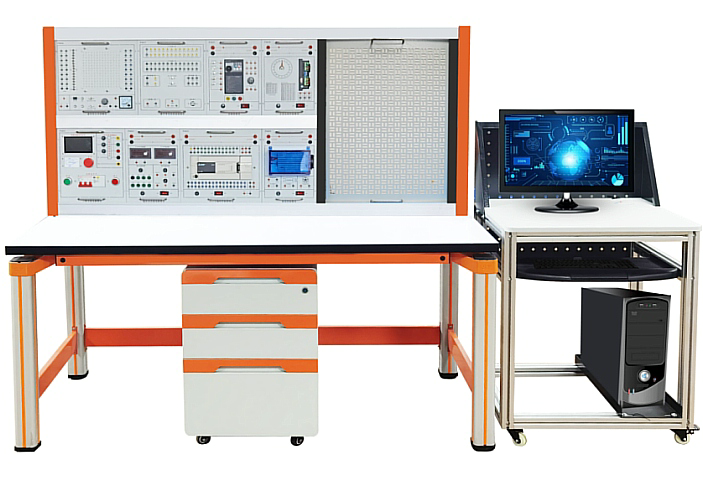

高級電工實訓考核裝置-是按照職業教育的教學和實訓要求而研發的產品，實訓內容豐富，涵蓋電工基本技能訓練、電工綜合技能訓練、電動機基本控制線路的訓練、常用生產機械電氣控制線路訓練、PLC 可編程控制技術與應用、變頻調速技術課程實訓科目等，結構合理，實訓元器件采用掛箱式，易增加或擴展實訓項目。該裝置適合高職、高專、中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了理想的新一代電工實訓考核裝置。
一、產品概述：
該裝置是根據《中華人民共和國教育行業標準——電工電子類實訓基地儀器設備配備標準》，設備按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。
二、產品特點：
1、電氣控制線路元器件都裝在模塊上，并由安全插座引出接線端子，只需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
三、技術參數
1）輸入電源：380V±10％ 50Hz；
2）容量：<1000VA；
3）工作環境：溫度-10℃～+40℃　相對濕度＜85％（25℃）　海拔＜4000m；
4）外形尺寸：長×寬×高140cm×70cm×158cm+電腦桌63cm×50cm×110cm；
5）安全保護措施：具有接地保護、漏電過載過流保護功能及智慧用電安全控制系統。
四、設備組成要求：
本實訓臺由實訓掛件、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌：采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
2、實訓儲物柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
3、電腦桌：鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。
4、學生凳：（1）凳腿采用30×30×1.2mm 的方管；（2）拉管采用 30×30×1.2mm 的方管；（3）凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；（4）防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；
四、實訓項目：
（一）電工基本技能實訓：

1 ．本電工儀表的使用與測量誤差的計算 2 ．減小儀表測量誤差的方法 3 ．歐姆定律 4 ．電阻的串、并、混聯電路 5 ．電阻分壓器電路 6 ．電容的串、并、混聯電路 7 ．電容的充放電電路 8 ．伏安法測電阻 9 ．節點電壓法 10 ．回路電壓法 11 ．支路電流法 12 ．電阻與溫度的關系：用伏安法測出燈絲在不同電壓下的阻值 13 ．電壓表量程的擴展 14 ．電流表量程的擴展 15 ．已知和未知電路元件的伏安特性 16 ．直流電阻電路故障的檢查 17 ．電路中電位的測量 18 ．基爾霍夫電壓定律 19 ．基爾霍夫電流定律 20 ．電壓源外特性的測定 21 ．疊加原理	22 ．電壓源與電流源的等效變換 23 ．負載獲得最大功率的條件 24 ．戴維南定理 25 ．諾頓定理 26 ．互易定理 27 ．二端口網絡 28 ．雙聯開關兩地控制 29 ． RLC 串聯交流電路 30 ． RLC 并聯交流電路 31 ． RLC 串聯諧振電路 32 ．電感電容元件直流電路和交流電路中特性 33 ．正弦穩態下 RL 、 RC 串聯電路 34 ．日光燈電路的連接 35 ．提高功率因數的方法 36 ．電磁感應現象 37 ．互感耦合電路 38 ．互感線圈同名端的判斷 39 ．一階電路過渡過程的研究 40 ．二階電路過渡過程的研究 41 ．單相變壓器 42 ．變壓器參數測定及繞組極性判別 43 ．交流電路參數的測量
電工綜合技能實訓：
1 ．運算放大器的設計及其應用 2 ．受控源的設計 3 ．電流表、電壓表和歐姆表的設計	4 ．整流濾波電路的設計及應用 5 ．報警保護電路的設計及其應用 6 ．過渡保護的設計及其應用
（二）電機拖動及控制實訓：
1 ．閘刀開關正轉控制線路 2 ．接觸器點動正轉控制線路 3 ．具有自鎖的正轉控制線路 4 ．具有過載保護的正轉控制線路 5 ．有順開關控制正反轉控制線路 6 ．接觸器聯鎖的正反轉控制線路 7 ．按鈕聯鎖的正反轉控制線路 8 ．按鈕接觸器復合聯鎖控制線路 9 ．工作臺自動往返行程控制線路 10 ．接觸器控制串聯電阻降壓起動線路 11 ．時間繼電器控制串聯電阻降壓控制線路 12 ．手動 Y/△ 降壓起動	13 ．接觸器控制 Y/△ 降壓起動 14 ．時間繼電器控制 Y/△ 降壓起動 15 ． QX3-13 型 Y/△ 自動起動控制線路 16 ．半波整流能耗制動控制線路 17 ．全波整流能耗制動控制線路 18 ． C620 車床電氣控制線路 19 ．單相運行反接制動控制線路 20 ．手動降壓起動 21 ．電動葫蘆電氣控制線路 22 ． C6163 車床電氣控制線路 23 ．控制電路聯鎖控制線路 24 ．主電路聯鎖控制線路
（三） PLC 控制技術實訓：
1 ．電機控制：
1 ：電動機直接啟動 2 ：電動機正反轉控制 3 ：電動機的 Y-△ 啟動 2 ．八段碼顯示、天塔之光 4 ：搶答器實驗 5 ：優先級別判斷 6 ：數值運算實驗 7 ：閃爍燈光控制 8 ：發射型燈光控制 9 ：流水型燈光控制 3 ．交通信號燈自控和手控 10 ：經綠燈自動控制 11 ：紅綠燈手動控制 12 ：紅綠燈開閉時間可控實驗 4 ．水塔水位自動控制 實驗 13 ：水池水位自動控制 實驗 14 ：水塔水位自動控制 實驗 15 ：帶自診斷的水塔水位自動控制 5 ．自控成型機 16 ：成型機的半自動控制	17 ：成型機的全自動控制 18 ：成型機帶計數的全自動控制 6 ．自控軋鋼機： 19 ：軋鋼機的半自動控制 20 ：軋鋼機的全自動控制 21 ：軋鋼機帶計數的連軋控制 7 ．多種液體自動混合 22 ：二種液體自動混合控制 23 ：三種液體自動混合控制 24 ：三種液體自動混合加熱控制 8 ．自動送料裝車系統 25 ：自動裝車系統 26 ：自動送料裝車系統 27 ：送料裝車系統控制 9 ．郵件分揀機 28 ：單一郵件分揀控制 29 ：多郵件分揀 30 ：郵件分揀的全自動控制 10 ．四層電梯控制系統 11 ．機械手控制系統 12 ．五相步進電機控制系統
（四） PLC 高級技能實訓（包括設計、安裝、調試及檢修）
1 ． PLC 控制的三相異步電動機正反轉控制 2 ． PLC 控制的三相異步電動機 Y/△ 啟動控制 3 ． PLC 控制的三相異步電動機降壓啟動控制	4 ． PLC 控制的三相異步電動機能耗制動控制5 ． C620 車床電氣控制線路 6 ． C6130 車床電氣控制線路 7 ．電動葫蘆電氣控制線路
（五）基于變頻器的電機拖動與控制實訓
1 ．變頻器功能參數設置與操作 2 ．變頻器報警與保護功能 3 ．多段速度選擇變頻調速 4 ．外部端子點動控制 5 ．控制電機正反轉運動控制	6 ．控制電機運行時間操作 7 ．瞬間停電變頻器參數設定 8 ．外部電壓變頻調速 9 ．三相異步電動機的變頻開環調速
（六） PLC 、變頻器的電機拖動與控制實訓
1 ．基于 PLC 通信方式的多段速選擇變頻調速 2 ．基于 PLC 通信方式的變頻器開環調速   3 ．基于 PLC 通信方式的變頻器閉環調速
