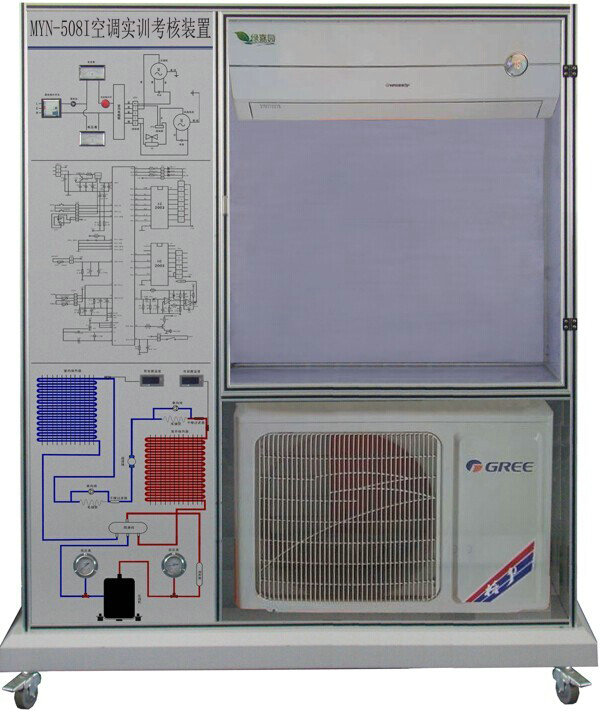

MYN-508I 空調實訓考核裝置

空調實訓考核裝置是為大中專院校和中等職業技術學校的制冷及空調專業開發設計的，適用于制冷原理及應用，制冷空調技術，制冷設備維修與操作等教學實訓要求。該裝置是集制冷系統，電氣控制系統，故障模擬系統為一體，結構合理，美觀大方，操作方便。是制冷專業的必備設備。
二、裝置特點：
1、系統采用真實的制冷機組，與實際教學接軌。整個空調系統真實完整, 與市場上的遙控?zé)岜每照{(diào)的總體結構、性能完全相同。具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能
2、整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，與實際空調制冷系統、電氣系統一致，滿足對實訓的要求
3、實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管使整個分體空調系統的實時工作狀態一目了然；主面板左邊設有一塊有機玻璃板，透過它可看到空調器主控板的器件及布局；主面板中間印有控制系統原理圖，并設有相應測試點；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。相應部件均有名稱標識
4、裝置設有室外機部件電氣控制線路接線區域，可完成對電氣連接、壓縮機繞組判斷等，有利于學生將理論應用于實際，并培養學生實際操作動手能力
5、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
三、技術性能：
1、輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2、裝置容量：＜1kVA
3、外形尺寸：1000mm×590mm×1610mm
4、制冷劑類型：R22
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、裝置的基本裝備：
實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量?jī)x表、模擬故障檢測單元、模擬故障箱等組成
1、實訓臺：鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。帶有兩個帶鎖抽屜，用于放置故障箱、工具及資料等。裝置背面可觀察制冷系統管路的結構，前面設有一對柜門，用于模擬室外機組冷凝器臟堵，打開可觀察室外機組實物
2、空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控制閥等實訓所必需的部件
3、交流電源控制單元：?jiǎn)蜗嗳€220V交流電源供電，交流電壓表1只，測量范圍０～250V,用于監測電網電壓；交流電流表1只,測量范圍０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
4、制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力
5、溫度檢測單元：提供4只溫度表，采用PT100傳感器，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度
6、模擬故障設置箱1只：模擬故障設置多元化，制冷故障設置有蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵；電氣故障設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等三十四個故障點。
7、專用工具（便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵）。
五、實訓目的：
初級技工基本技能實訓
1、制冷系統專用工具的基本操作
2、制冷系統管件焊接
3、制冷系統的檢漏
4、制冷系統的抽真空與充注制冷劑R22
5、空調主控板電路原理
6、空調電器元件的測量及系統運行
7、空調器故障與分析
8、空調檢測與故障分析

友情提示：

1、設備驗收：各采購單位收貨時請檢查空調實訓考核裝置的貨品外觀，核實空調實訓考核裝置的數量及配件，拒收處于受損狀態的空調實訓考核裝置；
2、設備質保：茂育將為各采購單位提供空調實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對空調實訓考核裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌目照{(diào)實訓考核裝置選型錯誤或購買數量錯誤，造成空調實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：空調實訓考核裝置的發貨期為參考值，如您需要了解空調實訓考核裝置的精確貨期，請與茂育的銷售人員聯系；
5、如各采購單位對空調實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關空調實訓考核裝置的技術咨詢。
