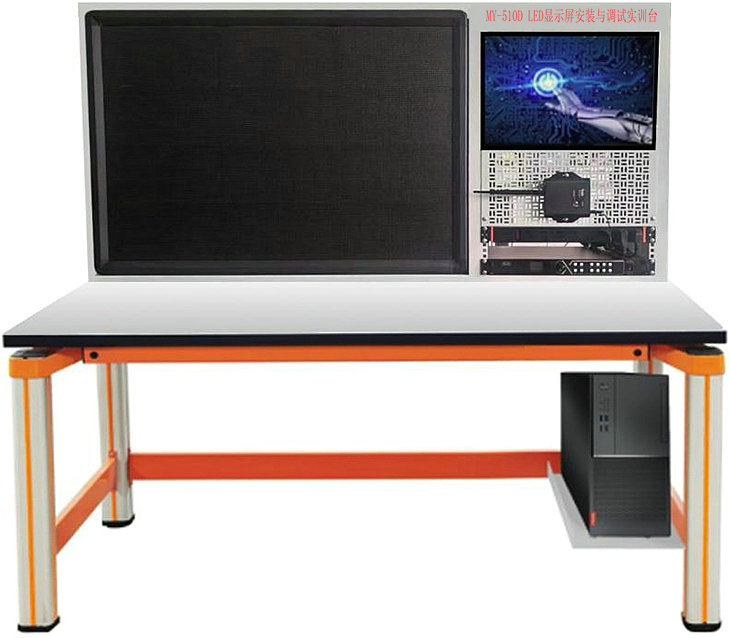

MY-510DLED顯示屏安裝與調試實訓平臺

一、概述:
MY-510D LED顯示屏安裝與調試實訓平臺-適合信息技術類電子技術應用專業的《LED顯示屏原理與維修的教學與實訓,也適合技工學校電子類專業課程的實習,ED點陣顯示屏已廣泛應用于廣告、銀行、車站、商場等信息顯示,具有顯示內容豐富、顯示狀態多樣等特點。公司推出的這款"LED顯示屏安裝與調試實訓臺"是基于單片機控制的多功能LED點陣顯示屏,適合中、高職學校實訓中的項目教學。

二、技術參數
1、輸入電源:單相三線~220V±5%  50Hz
2、溫度:-10℃~+40℃,相對濕度<85%(25℃)
3、裝置容量:<1.0KVA
4、重量:100Kg
5、外形尺寸:1600mm×700mm×1540mm
三、實訓臺組成及技術參數:
序號 部件名稱 功能及技術參數 數量
1 實驗桌 1.桌子臺面板采用E1級三聚氰胺復面合成板,臺面厚度約25mm。
2.采用四個工業鋁型材立柱為支撐,立柱端部可安裝調節腳,方便高度調節,主體結構通過左、右各2個C字形鋁壓成型構件聯接,臺面高度約800mm,桌面板下設支撐框架,截面尺寸為30×30mm,承受力不少于300kg。
3.立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸:70×70mm,四面帶槽,槽寬約8mm,端部配套塑料堵頭,槽內適用工業鋁型材通配螺母及配件。
4.C字形鋁壓成型構件為左、右對稱件,外形約160×166×70mm,采用壓鑄成型工藝,經機加工、拋丸、噴砂,表面橙色靜電噴涂工藝。
5.設有抽屜和鍵盤抽屜,用于放置工具和電腦鼠鍵。
6.底部設有電腦主機托盤,用于放置電腦主機。
7.外形尺寸:1600mm×700mm×750mm
1套
2 實驗臺架 1.鋼制結構,表面靜電噴涂,外形尺寸:長1600x深400x高790(mm)。
2.右側凹槽式設計,用于安裝固定LED點陣屏,左側按照標準19吋標準機柜框架式設計,安裝一塊網孔板用于安裝控制器和電腦顯示器,下部預留有3U寬度,用于安裝PDU電源和視頻控制器。
1套
3 LED點陣屏 P2.5全彩室內屏
1.外形尺寸:320mm×160mm
2.物理密度:16000點/㎡
3.像素間距:2.5mm
4.白平衡度:≥1000cd/㎡
5.分辨率:128×64Dots
6.觀看距離:2.5-35m
7.單燈電流:3.5A±0.1A
8.模組功率:≤20W
9.使用壽命:>100000h
10.輸入電壓:4.8-5.5V
11.環境溫度:-10°C~60°C
12.控制方式:同步控制
13.雜點率:<0.0001
12塊
4 控制卡 1.常規:64X1024像素點,PWM:128x1024像素點,視芯:81x1024像素點
2.最高 65536 級灰度
3.芯片支持:常規芯片、PWM 芯片、視芯芯片
4. 掃描類型:靜態到 128掃描之間的任意掃描類型
5. 模組規格:單組數據可支持 13312像素點以內任意走線
6. 排線方向:從左到右、從右到左、從上到下、從下到上級聯
7. 數據組數:16 組并行 RGB全彩數據或32組串行RGB數據,可擴展128組串行RGB數據,數據組可自由交換
8:模組抽點、抽行抽列:任意抽點、任意抽行抽列
9. 亮度校正、色彩校正:8bit
3塊
5 實訓導線 包含排線和電源線 1套
6 視頻處理器 1.機箱規格:1U 標準機箱
2. 電氣規格:AC100~240V,50/60Hz,10W
3.工作環境:-20°C~60C/-4°F~140°F、0%RH~80%RH,無冷凝
4. DVI最大輸入分辨率: 1920x1200@60Hz
5. HDMI 1.4最大輸入分辨率: 1920x1200@60Hz
6. 幀率: 23.98/24/25/29.97/30/50/59.97/60Hz
1套
7 視頻播放盒 1.硬件性能:高清硬解碼播放
2.節目儲存:32GB(節自可用 25GB)
3.最大帶載面積:最大帶載 65 萬點,最寬 4096像素,最高3840像素
4.支持接收卡:卡萊特全系列接收卡
5. 工作電壓:DC5V-12V
6. 最大功率: 10W
7. 節目排程:多節目順序播放,支持節目定時設置
8. 節目分區:節目窗口任意分區,支持窗口任意層疊,支持多節目頁播放
9. 視頻格式:HEVC(H265)、H.264、MPEG-4 Part2與 Motion JPEG
10. 多窗口顯示:單個高清視頻窗口或最多 3個標清視頻窗口、多個圖文、滾動字幕、滾動圖片LOGO、日期時間星期、天氣預報。實現自由分屏功能,不同區域顯示不同內容
11.窗口疊加:窗口任意疊加,支持完全透明、不透明等效果
1套
8 開關電源 5V/10A 2個
9 PDU電源 8位 360°旋轉 1個
10 調試、播放軟件 1.支持圖片導入,文字輸入,視頻導入、排版
2.板卡參數設置、導入、發送、固化
3.支持節目編輯、模擬或數字時鐘、定時器、流媒體
4、支持電腦桌面投屏
1套
11 專用工具 LED屏專用吸盤:電動 插電款 1套
12 電動螺絲刀 1鋰電 1套
四、實訓項目
1、LED外框的安裝
2、LED屏的安裝
3、LED屏的接線
4、LED屏的調試
5、視頻處理器的連接和調試
6、視頻播放盒的連接和調試

友情提示:
1、設備驗收:各采購單位收貨時請檢查LED顯示屏安裝與調試實訓平臺的貨品外觀,核實LED顯示屏安裝與調試實訓平臺的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供LED顯示屏安裝與調試實訓平臺使用說明書和質保期,在質保范圍內提供對LED顯示屏安裝與調試實訓平臺的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌腖ED顯示屏安裝與調試實訓平臺選型錯誤或設備購買數量錯誤,造成LED顯示屏安裝與調試實訓平臺的退換貨要求,將不被接受;
4、設備貨期:對LED顯示屏安裝與調試實訓平臺的發貨期為參考值,如您需要了解LED顯示屏安裝與調試實訓平臺的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對LED顯示屏安裝與調試實訓平臺有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關LED顯示屏安裝與調試實訓平臺的技術咨詢;
