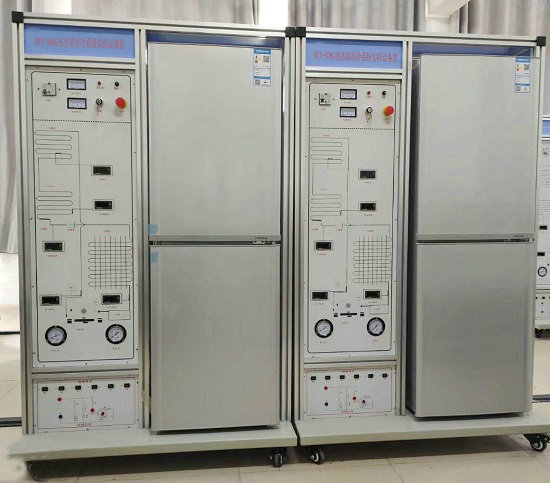

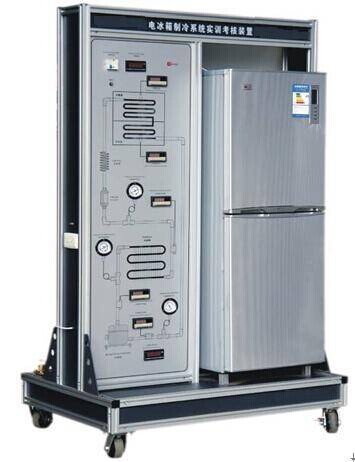

MYN-508G 電冰箱制冷系統實訓考核裝置（直冷）
電冰箱制冷系統實訓考核裝置（直冷）是根據職業教育課程改革和教材建設規劃要求研發的產品，電冰箱制冷實驗臺適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）等的實訓教學，培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
二、裝置特點：
1、實訓裝置采用真實的直冷式雙門電冰箱系統，直觀展示了直冷式雙門電冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構，并配有真空壓力表、溫度表等，便于教學演示講解及學生對課本知識的理解掌握。
2、整套電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式電冰箱實訓的要求。
3、系統采用真實的制冷機組，滿足實訓教學要求。
4、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
二、技術參數：
1、輸入電源：?jiǎn)蜗嗳�(xiàn)～220V±10% 50Hz
2、裝置容量：＜0.4kVA
3、外形尺寸：1100mm×650mm×1700mm
4、制冷劑類型：R600a
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、基本裝備：
1、實訓柜：采用鐵質雙層亞光密紋噴塑結構。
2、直冷式電冰箱1臺。
3、交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
4、交流電流表1只：測量范圍0～1A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
5、智能溫度儀5只：采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。
6、真空壓力表3只：測量范圍為-0.1～0.9MPa,可顯示系統低壓側、高壓側及冷凝后的壓力。
7、故障模擬設置系統1套：通過閥門的調節或開關切斷電路來設置制冷系統的故障。
8、直冷式電冰箱制冷系統流程圖1套：印有制冷系統流程圖，并設有相應的測量?jī)x表。
9、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
四、實訓項目：
初級技工基本技能實訓
1、專用工具的操作
2、制冷系統試壓及檢漏
3、制冷系統抽真空及充注制冷劑
中級技能實訓（設計、安裝、調試及檢修）
4、直冷式電冰箱系統調試
5、直冷電冰箱故障模擬設置
6、直冷式電冰箱維修及故障分析
友情提示：
1、設備驗收：各采購單位收貨時請檢查電冰箱制冷系統實訓考核裝置（直冷）的貨品外觀，核實電冰箱制冷系統實訓考核裝置（直冷）的數量及配件，拒收處于受損狀態的電冰箱制冷系統實訓考核裝置（直冷）；
2、設備質保：茂育將為各采購單位提供電冰箱制冷系統實訓考核裝置（直冷）產品說明書內的質保條件和質保期，在質保范圍內提供對電冰箱制冷系統實訓考核裝置（直冷）的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌碾姳渲评湎到y(tǒng)實訓考核裝置（直冷）選型錯誤或購電冰箱制冷系統實訓考核裝置（直冷）買數量錯誤，造成電冰箱制冷系統實訓考核裝置（直冷）的退換貨要求，將不被接受；
4、設備貨期：電冰箱制冷系統實訓考核裝置（直冷）的發貨期為參考值，如您需要了解電冰箱制冷系統實訓考核裝置（直冷）的精確貨期，請與茂育的銷售人員聯系；
5、如各采購單位對電冰箱制冷系統實訓考核裝置（直冷）有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電冰箱制冷系統實訓考核裝置（直冷）的技術咨詢。
