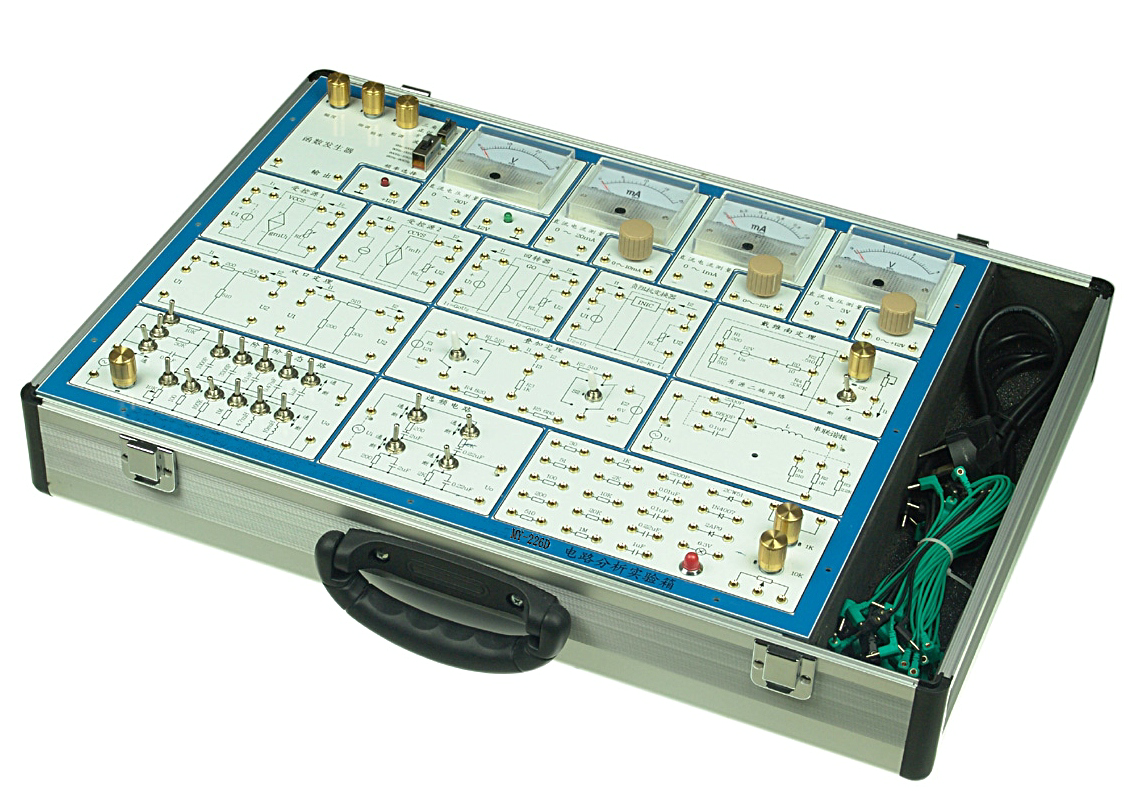

MY-226D電路原理實驗箱

電路原理實驗箱--概況：
該實驗箱主要是進行電工學中的有關電路分析理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗?zāi)０逭嬗∮须娐穲D，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。
一、系統組成
（1）交流電源輸入：AC220V±10% ，50HZ
     直流電源輸出：±l2V/0.5A，
0~-12V/0.5A，0~+12V/0.5A（兩組可調）
0~10mA（可調恒流源）
均有短路過載保護，自動恢復功能。
（2）函數信號發生器
波形：正弦波、三角波、方波
頻率范圍：2HZ~20KHZ，分四檔兩檔連續可調
幅    值：方波   (峰--峰值：0~10V）
          三角波 (峰--峰值：0~10V）
正弦波（峰--峰值：0~10V）
（3）電壓指針表頭：0～30V、0~3V各一個，
電流指針表頭：0~1mA、0~20mA各一個，
可同時滿足多個測試點電壓、電流的動態監測。
（4）實驗箱里內有多個運算放大器，UA741（3只），HA17324（1只）
（5）其它器件組成：有l(wèi)/2W電阻10只、電容5只、二極管2只，穩壓管1只。
（6）電位器4只（1K，5K，10K，100K）。
（7）文橋及雙T網絡：用于RC網絡頻率特性實驗。
（8）阻抗變換器及回轉器電路：用于負阻抗變換器及回轉器實驗。
（9）保護箱：鋁合金保護箱，外形尺寸為460mm×360mm×120mm,樣式美觀、大方。
二、可完成以下實驗：
實驗一　基本電工儀表的使用及測量誤差的計算
實驗二　減小儀表測量誤差的方法
實驗三電阻的串聯和并聯電路
實驗四電阻的混聯電路
實驗五直流電阻電路故障的檢查
實驗六　電路元件伏安特性的測繪
實驗七　電位、電壓的測定及電路電位圖的繪制
實驗八　基爾霍夫定律的驗證
實驗九　疊加原理的驗證
實驗十　電壓源與電流源的等效變換
實驗十一　戴維南定理和諾頓定理的驗證
實驗十二    最大功率傳輸條件測定
實驗十三　受控源VCVS、VCCS、CCVS、CCCS的實驗研究 36
實驗十四　典型電信號的觀察與測量
實驗十五　RC一階電路的響應測試
實驗十六二階動態電路響應的研究
實驗十七　R、L、C元件阻抗特性的測定
實驗十八　RC選頻網絡特性測試
實驗十九　R、L、C串聯諧振電路的研究
實驗二十　雙口網絡測試
實訓二十一互易定理
實驗二十二　回轉器
實驗二十三   負阻抗變換器

友情提示：
1、設備驗收：各采購單位收貨時請檢查電路原理實驗箱的貨品外觀，核實電路原理實驗箱的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供電路原理實驗箱產品說明書及質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌碾娐吩韺?shí)驗箱選型錯誤或購買電路原理實驗箱數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對電路原理實驗箱的發貨期為參考值，如您需要了解電路原理實驗箱的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對電路原理實驗箱有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電路原理實驗箱的技術咨詢。
