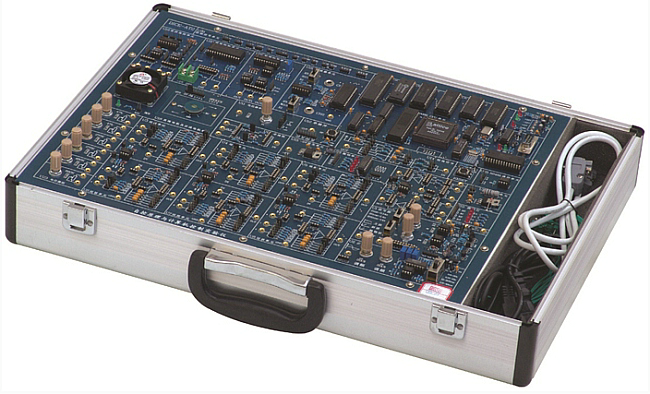

MY-219自控原理與計算機控制實驗儀

自控原理與計算機控制實驗儀-是自動具有很強的開放性能、擴展性能；運算模擬單元的運放八個，每個運算模擬單元內都有實驗所需的電阻、電容等元件，可以通過短路塊和導線靈活方便的對實驗單元電路的組合，可構造出各種型式和階次的模擬環節和控制系統；從運算模擬單元獨立出來的可變電阻器組單元檔位連續，調節精度高，接線靈活多變，充分滿足于自控原理實驗教學的要求。
集成操作軟件，通過PC示波器功能可實時、清晰的觀察控制系統的各項靜、動態特性，方便了對模擬控制系統特性的研究。微型溫度控制單元可以代替烤箱進行溫度控制實驗，加上系統配置的直流電機、步進電機等控制對象，可開設控制系統課程的實驗。該系統還可擴展支持如線性系統、最優控制、系統辨識及計算機控制等現代控制理論的模擬實驗研究。
一、系統構成;
各單元電路、8088CPU控制單元和PC機進行通訊的串口構成，USB采集數據。
信號源發生單元電路：正弦波、方波、斜波及拋物波
信號周期在2毫秒至30秒之間可調
采樣保恃器及單穩單元電路：由LF398及HEF4538等器件構成
運算模擬單元電路：
非線性用單元電路：
狀態指示燈單元：
數/模轉換單元電路：
AD0832模/數轉換單元電路：
AD0809單節拍脈沖發生單元：
電位器單元：
－5V電源發生單元：
驅動單元：
電機單元：直流電機、步進電機
信號測量單元：采用PC軟件實現雙蹤示波器、頻率特性分析等功能。
特殊運算環節單元：
可變電阻器組單元：
微型溫度控制單元：
電源:
1.輸入電壓：220V ±10%
2.輸出電壓/電流：+5V/2A，+l2V/0.2A，－l2V/0.2A
二、實驗項目:
（1）計算機控制技術實驗項目
1. A/D，D/A轉換
2.采樣保持器
3.數字濾波
4.積分分離式PID控制
5.最小拍有紋波系統實驗
6.最小拍無紋波系統實驗
7.大林算法控制
8.非線性控制
9.解耦控制
10.綜合控制實驗
（2）自動控制原理實驗項目
1.典型環節的模擬研究
2.典型系統瞬態響應和穩定性
3.系統校正
4.控制系統的頻率特性
5.典型非線性環節
6.非線性系統（一）
7.非線性系統（二）
8.采樣系統分析
9.采樣控制系統的校正
l0.狀態反饋（極點配置）
（3）控制系統實驗項目
1.直流電機閉環調速實驗
2.溫度閉環控制實驗
3.步進電機調速實驗
以上所有實驗的具體內容由MY-219的實驗指導書提供。
三、實驗室每人每套配置方案(二人為一組，一組用一張實驗桌)
1、MY-219     必配    1臺
2、微機       自配    1臺
3、示波器     自配    1臺
4、萬用表     自配    1只
5、實驗桌     自配    1張
6、實驗椅     自配    2把

友情提示：
1、設備驗收：各采購單位收貨時請檢查自控原理與計算機控制實驗儀的貨品外觀，核實自控原理與計算機控制實驗儀的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供自控原理與計算機控制實驗儀產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的自控原理與計算機控制實驗儀選型錯誤或自控原理與計算機控制實驗儀購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對自控原理與計算機控制實驗儀的發貨期為參考值，如您需要了解自控原理與計算機控制實驗儀的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對自控原理與計算機控制實驗儀有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關自控原理與計算機控制實驗儀的技術咨詢。
