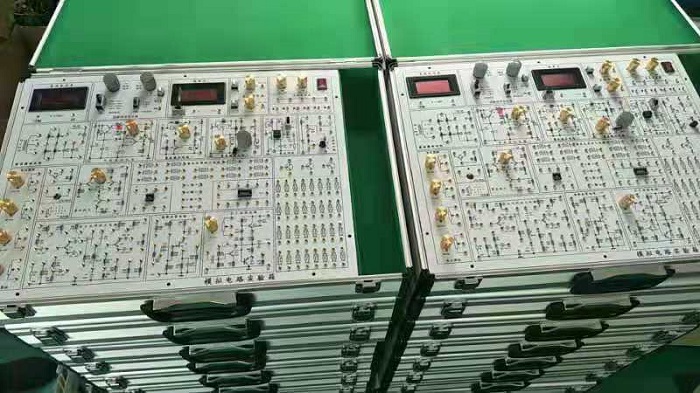

MY-218A模擬電路技術實驗箱

模擬電路實驗箱-是根據《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎,汲取了眾多專業教師的教學經驗,并綜合了眾多同類產品的優點而設計的。它函蓋了《模擬電子技術基礎》課程全部實驗內容,既為初學者提供了驗證性實驗電路,又為課程設計提供了擴展平臺。
一、系統特點:
1、擴展性強。實驗電路采用單元電路方式設計,單元電路即基本實驗電路,再外接其他元件為該電路參數,或與其他的單元電路組合,完成不同的實驗要求。
2、實驗原理圖都印刷在實驗板表面,實驗電路由學生按照實驗原理圖進行搭建,既培養了學生的獨立思維能力及動手能力,也增強了該實驗箱的適用性、擴展性。
3、大部分元器件安裝在實驗板正面,增加了學生的感性認識;
4、實驗連線插孔采用鎖緊式鍍金插孔,通過焊接固定在實驗板上,不松動,不氧化,壽命長,連接可靠,維修方便、簡捷;
5、擴展實驗區由IC圓孔插座、阻容元件的接插件、三極管的接插件組成。可接插電阻、電容、二極管、三極管,集成電路等,可進行課程設計實驗。
6、電源輸出均有過流保護,自動恢復功能。
7、實驗箱由一體型鉛合金型材制成,箱體牢固可靠,不變形,重量輕,絕緣安全性能好,開關箱蓋方便可靠,外型美觀,造型氣派。
二、系統組成:
1、電源:輸入:AC 220V±10%,50HZ
         輸出:※DC:+5V,DC I≥1A
               ※DC:–5V,DC I≥0.5A
               ※DC:±12V,DC I≥0.2A
               ※DC:-5V~-12V可調, I≥0.2A
               ※DC:+5V~+27V可調,DC I≥0.2A
以上各路輸出均有過流保護,自動恢復功能
               ※AC V:7.5V×2;AC I≥0.15A
2、直流信號源:雙路 –0.5V~+0.5V;–5V~+5V兩檔連續可調.
3、函數發生器:最高輸頻率達到1MHz以上。
輸出頻率:10Hz~1MHz,分四檔
可輸出 方波:  0~20V
三角波:0~15V
正弦波:0~10V
4、數字頻率計(0~300KHz)
5、數字直流電壓表(0~30V)
6、分立元件電路
(1)整流、濾波和串聯穩壓電路;(2)單級放大電路;(3)兩級阻容耦合放大電路;
(4)負反饋放大電路;(5)射極跟隨器;(6)差動放大電路;(6)互補對稱功放電路;
(7)場效應管電路;(8)可控硅電路; (9)電阻、電容和二、三極管等組成;
(10)電位器組、12V燈泡、揚聲器。
7、集成模擬電路
(11)集成功放(LM386);(12)集成穩壓電路
8、擴展實驗區提供8芯、14芯IC圓孔插座各1個,50個阻容元件的接插件,和3個三極管的接插件。
9、實驗箱尺寸:510mm*330mm*100mm(長*寬*高)
三、實驗項目
1、常用電子儀器使用練習、用萬用表測試二極管、三極管
2、單級放大電路
3、兩級放大電路
4、負反饋放大電路
5、射極跟隨器
6、差動放大電路
7、比例求和運算電路
8、積分與微分電路
9、波形發生電路
10、有源濾波器
11、電壓比較器
12、集成電路RC正弦波振蕩器
13、集成功率放大器
14、整流濾波與并聯穩壓電路
15、串聯穩壓電路
16、集成穩壓器
17、RC正弦波振蕩器
18、LC振蕩器及選頻放大器
19、電流/電壓轉換電路
20、電壓/頻率轉換電路
21、互補對稱功率放大器
22、波形變換電路
23、場效應管實驗
24、可控硅實驗電路
綜合實驗:
25、函數信號發生器的組裝與調試
26、溫度監測及控制電路
27、用運算放大器組成萬用電表的設計與調試
