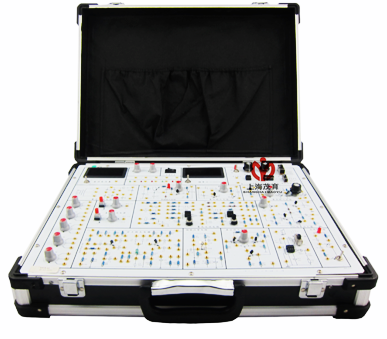

MY-218C模擬電路實驗箱
MY-218C模擬電路實驗箱-將所有實驗?zāi)K分類集中分布于線路板上，由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，有 利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。 實驗箱以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的最新型實驗設備。
一、產品組成：
（1）結構：鋁合金框架，防火材料，環保膠水，拉手，質量可靠，堅固耐用。
（2）電源：輸入：AC 220V±10%，50HZ ，開關帶有LED電源指示燈
輸出：※DC：- 5V～-12V可調， I≥0.5A
※DC：＋5V～＋27V可調, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路輸出均有有過流、短路、過熱等保護措施，自動恢復功能，可通過直流電壓表實時監控電壓值，內阻小于0.1歐姆。
（3）兩路可調直流信號源：
雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
（4）低頻信號源:2HZ-20KHZ 四檔可調 輸出幅度：0-10V
分別可輸出方波、三角波、正弦波三種波形
（5）數字式頻率計(測量范圍：0~200KHZ)
（6）數字直流電壓表（測量范圍：0~200V）
（7）分立元件電路：
整流、濾波和穩壓電路；單級放大電路；兩級阻容耦容放大電路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱功放電路；電位器組；電阻、電容和二三極管、揚效應管、可控硅等組成。
（8）集成模擬電路：
兩個獨立的運算放大器(741)；集成功放(LM386)
（9）提供5只高精度電位器（1K，10K，100K，470K，1M）
（10）提供1只8W揚聲器
（11）元件區還提供多種規格電阻、電容，二極管供用戶自由搭建使用。
（12）提供詳細實驗指導書、WORD電子文檔等。
（13）可根據需要選配面包板擴展區域, 同時可按照用戶需求設計開發多種實訓小板，與設備兼容。
二、主要特點：
該實驗箱的實驗板正面采用進口波紋漆為底,印有原理圖及符號，裝有相應元器件，增加了學生的感性認識,需要測量及觀察的部分，裝有鎖緊式接插件，使用直觀、可靠，維修方便、簡捷,實驗電路采用單元電路方式設計，每個單元電路以基本電路為主,再連接不同的元件為該電路參數或通過不同的單元電路組合,完成不同的實驗要求。該箱由一體形鉛合金型材制成，色澤造型高雅氣派,箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠，外型美觀。
三、實驗項目：
1、晶體管單級放大電路
2、晶體管兩級放大電路
3、負反饋放大電路
4、射極跟隨器
5、差動放大電路
6、比例求和運算電路（集成運算放大器基本應用）
7、積分與微分電路 （集成運算放大器基本應用）
8、波形發生電路 （集成運算放大器基本應用）
9、有源濾波器 （集成運算放大器基本應用）
10、電壓比較器（集成運算放大器基本應用）
11、集成電路RC正弦波振蕩器
12、集成功率放大器（LM386）
13、整流濾波與并聯穩壓電路
14、串聯型晶體管穩壓電源電路
15、集成穩壓器
16、RC正弦波振蕩器
17、LC振蕩器及選頻放大器]
18、電流/電壓轉換電路
19、電壓/頻率轉換電路
20、OTL互補對稱功率放大器
21、波形變換電路
22、揚效應管放大器實驗
23、可控硅實驗電路
24、函數信號發生器實驗
友情提示：
1、設備驗收：各采購單位收貨時請檢查模擬電路實驗箱的貨品外觀，核實的模擬電路實驗箱及配件，拒收處于受損狀態的模擬電路實驗箱；
2、設備質保：茂育將為各采購單位提供模擬電路實驗箱說明書，在質保范圍內提供對模擬電路實驗箱的免費維修，超出條件承諾時提供對模擬電路實驗箱的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е履M電路實驗箱的選型錯誤或購模擬電路實驗箱數量錯誤，造成模擬電路實驗箱的退換貨要求，將不被接受；
4、設備貨期：對模擬電路實驗箱的發貨期為參考值，如您需要了解模擬電路實驗箱的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對模擬電路實驗箱有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關模擬電路實驗箱的技術咨詢。
