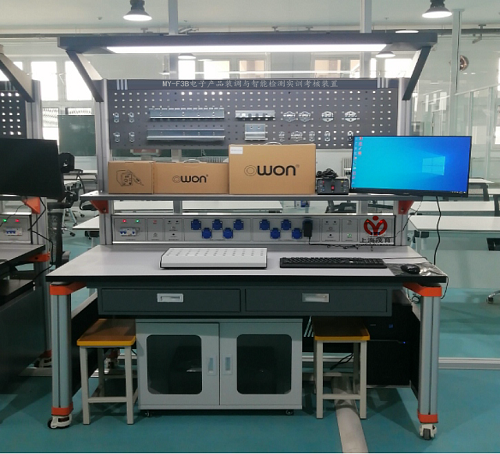

MY-F3B電子產品裝調與智能檢測實訓平臺

一、電子產品裝調與智能檢測實訓平臺--設備概述
設備以能力為本位，以就業為導向，緊密結合實際生產和職業崗位的技能要求，人性化的細節設計，引入工程系統設計概念，注重產品的通用性與升級性，使得設備整體簡潔大方，使用靈活方便，牢固耐用。
可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。

二、設備技術指標
1.工作電源：兩相三線 AC 220V±10%  50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600mm×800mm×2000mm
4.整機功耗：≤1KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
該設備主要由工作臺、實訓屏、實訓屏模塊、工具柜、電路實訓模塊
1、工作臺：主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭固定安裝萬向輪，方便實驗臺挪動及擺放。整機既堅固耐用，美觀大方。
桌面采用25mm厚高密度纖維板，桌面直嵌無異味絕緣膠墊，絕緣截面封邊，桌面具有耐磨、抗靜電及易清潔等特點，桌面尺寸1600×800×25mm，桌面底部固定在40mm高度的鈑金襯板，鈑金襯板再與壓鑄構件固定支撐腳立柱型材，使實驗臺和桌面結合更加牢固。整體高度按人體工程學要求設計為800mm±20mm，滿足2名學生同時的操作空間。儀器臺面尺寸≥1500×340×25mm，采用3mm的鈑金固定主結構立柱，臺階高度285mm，傾斜防滑落設計，滿足擺方常用儀器的要求，也可以擺放電腦顯示器。
桌面下方裝有儲物抽屜和鍵盤托盤，抽屜尺寸≥650×360mm，鍵盤托盤≥640×360mm，可左右互換。采用靜音式滑軌，表面經純環氧樹脂塑粉高溫固化處理。桌底側梁可裝電腦主機托盤，可選左側或右側安裝。
2、實訓屏：安裝于儀器臺面下方，裝配有220V交流電源輸出12路：接口采用10A/250V五孔防水插座，分別位于實訓屏前面板和頂面板，由過載開關分2路控制。直流穩壓電源2路（0~30V、2A），由多圈電位器連續調節，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。頂部電源可用作示波器、信號源、電腦主機等儀器使用。面板電源可做為電烙鐵、熱風焊臺、電源模塊工作電源等。
照明：在實訓臺頂部和儀器臺面下方，控制屏左右同事設置開關控制。
靜電手環報警器：內置防靜電設備報警器2路：實時監測操作人員的靜電設備佩戴情況及地線的接入大地情況,遇異常狀況立刻自動警報。
3、網孔工具掛板：二階桌面上方掛放網孔板，網孔大小10mm×10mm，網孔數大于等于35×9個，搭配6只100mm掛鉤，及磁吸條。
4、工具柜：不含輪尺寸 720mm×500mm×485mm（長×深×高），用優質冷軋鋼板焊接而成，表面靜電噴塑。工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動，可放置實訓電路板、元器件、工具、耗材等。
5、電子產品裝調與智能檢測技術學習套件
包含電子電路焊接與智能檢測系統板13種、數據采集器1套、NI LabVIEW軟件一套、NIMultisim軟件一套；
數據采集器：提供2個模擬輸入通道，可配置為通用高阻抗差分電壓輸入或音頻輸入。模擬輸入為多路復用，即通過一個模數轉換器 (ADC)對兩個通道進行采樣。在通用模式下，測量信號范圍為 ±10 V。在音頻模式下，兩個通道分別表示左右立體聲通道電平輸入。每通道可測量的模擬輸入采樣高達200kS/s，對于波形采集非常有用。模擬輸入可用于NI ELVISmx示波器、動態信號分析儀和Bode分析儀。提供 2 個模擬輸出通道，可配置為通用電壓輸出或音頻輸出。兩通道均帶一個專用數模轉換器 (DAC)，可進行同步更新。在通用模式下，生成信號范圍為±10V。在音頻模式下，兩個通道分別表示左右立體聲信號輸出。提供8個DIO 數字通道。每個通道都是一個可編程函數接口(PFI)，即通道可配置為通用軟件定時的數字輸入或輸出，也可用作數字計數器的特殊函數輸入或輸出。提供3個可供使用的電源。+15V和-15V為模擬組件電源，如運算放大器和線性穩壓器等。+5V為數字組件電源，如邏輯設備等。電源、模擬輸出和數字輸出的總功率限制為500 mW。提供測量電壓（DC和AC）、電流（DC和AC）、電阻和二極管電壓降的功能。數據采集器支持NI LabVIEW和NI ELVISmx 軟件中使用。NI Multisim軟件：NI Multisim結合直觀的捕捉和功能強大的仿真，能夠快速、輕松、高效地對電路進行設計和驗證。憑借NI Multisim，可以立即創建具有完整組件庫的電路圖，并利用工業標準SPICE模擬器模仿電路行為。借助專業的高級SPICE分析和虛擬儀器，能在設計流程中提早對電路設計進行的迅速驗證，從而縮短建模循環。與NI LabⅥEW和SignalExpress軟件的集成，完善具有強大技術的設計流程，從而能夠比較具有模擬數據的實現建模測量。學生可以用其進行電路的仿真與教學結論的補充驗證，幫助快速理解與驗證電路的正確性。
NI LabVIEW 軟件：LabVIEW是一種用圖標代替文本行創建應用程序的圖形化編程語言。傳統文本編程語言根據語句和指令的先后順序決定程序執行順序，而LabVIEW則采用數據流編程方式，程序框圖中節點之間的數據流向決定VI及函數的執行順序。VI指虛擬儀器，是LabVIEW的程序模塊。LabVIEW提供很多外觀與傳統儀器（如示波器、萬用表）類似的控件，可用來方便地創建用戶界面。用戶界面在LabVIEW中被稱為前面板。使用圖標和連線，可以通過編程對前面板上的對象進行控制。采用圖形化編程界面，簡單易學，訓練學生的編程思維，并可結合硬件采集平臺以及電子電路焊接與智能檢測系統模塊既可以練習編程，又可以訓練電路焊接能力。
電子電路焊接與智能檢測系統模塊各13種：
該系統板自身可脫離硬件采集平臺與編程軟件，形成具有獨立功能的系統，練習焊接與調試能力，當接入硬件采集平臺與編程軟件后，可以用于訓練學生編程能力以及工廠中實際大量應用的智能測量測試能力，并結合硬件采集功能采集一些特定信號用于對焊接電路的性能以及正確性進行判斷，這些模塊最終還能通過與單元電子電路模塊搭接形成一個完整的電路系統。
四、電子電路焊接系統模塊

序號	模塊名稱	數量	單位
1	高精度熱敏電阻溫度檢測電路的焊接與智能檢測系統模塊	1	塊
2	高靈敏度紅外偵測電路的焊接與智能檢測系統模塊	1	塊
3	高精度濕度檢測電路的焊接與智能檢測系統模塊	1	塊
4	高精度熱電偶溫度檢測電路的焊接與智能檢測系統模塊	1	塊
5	高精度鉑電阻溫度檢測電路的焊接與智能檢測系統模塊	1	塊
6	高靈敏度火災報警電路的焊接與智能檢測系統模塊	1	塊
7	高精度空氣壓力檢測電路的焊接與智能檢測系統模塊	1	塊
8	0-15v自動換擋電壓源電路的焊接與智能檢測系統模塊	1	塊
9	0-500mv電流源電路的焊接與智能檢測系統模塊	1	塊
10	籃球計分數字電路的焊接與智能檢測系統模塊	1	塊
11	高精度AD592溫度檢測電路的焊接與智能檢測系統模塊	1	塊
12	高品質音頻功放分立元件電路的焊接與智能檢測系統模塊	1	塊
13	檢測電路系統模塊	1	塊

電子電路智能檢測系統模塊

序號	模塊名稱	數量	單位	技術指標
1	高精度熱敏電阻溫度檢測電路的焊接與智能檢測系統模塊	1	塊	測量0-50℃的環境溫度，電路眼影到的溫度輸出具體為模擬量輸出，里頭有運放進行放大、穩壓管、熱敏電阻傳感、電阻、電容
2	高靈敏度紅外偵測電路的焊接與智能檢測系統模塊	1	塊	人體紅外感應后有開關了輸出，里頭有運放進行信號放大、濾波電路、比較電路、555電路、熱釋放電紅外傳感器
3	高精度濕度檢測電路的焊接與智能檢測系統模塊	1	塊	測量10%-95%的環境相對濕度，最終濕度的測量以模擬量輸出，有555電路、頻率轉電壓電路、穩壓電路、運放組成的放大電路、電容型濕度傳感器
4	高精度熱電偶溫度檢測電路的焊接與智能檢測系統模塊	1	塊	測量0-500℃的環境溫度，電力感應到的溫度輸出具體為模擬量輸出，里頭有運放進行放大、穩壓管、LM35溫度傳感器作為冷端補償、電阻、電容、熱電偶傳感器
5	高精度鉑電阻溫度檢測電路的焊接與智能檢測系統模塊	1	塊	測量0-200℃的環境溫度，電力感應到的溫度輸出具體為模擬量輸出，里頭有運放進行放大、穩壓管、電阻、電容、鉑電阻
6	高靈敏度火災報警電路的焊接與智能檢測系統模塊	1	塊	能夠偵測到電路的變化差異后進行蜂鳴器報警和開關量輸出，里頭包括二極管、運放組成的放大電路、比較電路、三極管作為飽和的開關以便最終輸出開關信號
7	高精度空氣壓力檢測電路的焊接與智能檢測系統模塊	1	塊	能夠檢測0-20kpa的氣壓，最終以模擬量輸出，里頭包括氣壓傳感器、放大電路、調零電路、交流電源輸入、比較電路
8	0-15v自動換擋電壓源電路的焊接與智能檢測系統模塊	1	塊	可調穩壓電源電路、可以自行自動換擋、里頭有整流濾波電路、可調穩壓管穩壓電路、調零電路、交流電源輸入、比較電路
9	0-500mv電流源電路的焊接與智能檢測系統模塊	1	塊	可調恒流源電路、里頭有溫流指示比較電路、運放注冊溝道放大電路、三極管擴流電路
10	籃球計分數字電路的焊接與智能檢測系統模塊	1	塊	組合邏輯數字芯片、數碼管輸出、可以模擬兩球比分計分，及按下按鈕可以得一分、按下另一個按鈕得兩分、按下其他另一個按鈕可以得三分
11	高精度AD592溫度檢測電路的焊接與智能檢測系統模塊	1	塊	0-100℃溫度測量電路、模擬量輸出、里頭包括運放組成的放大電路、穩壓電路、AD592集成溫度傳感器
12	高品質音頻功放分立元件電路的焊接與智能檢測系統模塊	1	塊	功放電路，單一一個聲道的型號放大以及功率放大。里頭有信號放大電路、濾波電路、功率放大電路、剩余衰減電位器調整、電阻、電容等
13	檢測電路系統模塊	1	塊	電源單元、光照傳感器、震動傳感器、溫度傳感器、煙霧傳感器、霍爾傳感器、蜂鳴器、可調電源、數字量輸出顯示、數字量輸入、按鍵輸入、電壓比較器。

6、直流穩壓電源P3033：
★1、三路輸出：雙通道（30V，3A）獨立可調輸出 + 固定輸出（5V，1A）；
2、帶有智能型溫控風扇；
★3、滿功率可連續長時間工作，連續工作時間不少于48小時
4、四組LED顯示器，分別顯示三獨立路輸出電壓值和電流值、功率值
★5、具有穩壓、穩流功能，穩壓，穩流功能自動轉換
6、電壓、電流預置輸出；
7、自動跟蹤輸出
★8、自動串并聯操作
9、電源調整率：CV≤0.01%+3mV；CC≤0.2%+3mA；
10、負載調整率：CV≤0.01%+3mV（CC≤3A），≤0.03%+3mV（CC>3A）；CC≤0.2%+3mA；
★11、噪聲和紋波：CV≤1mVrms (5Hz-1MHz)；CC≤3mArms
7、SYD1102C數字存儲示波器
技術參數
1、帶寬實測不低于100MHz ，實時采樣率不低于1GSa/s，
2、通道數：不低于2個，時基范圍：2ns/div～1000s/div
3、存儲深度：不低于16M
4、XY模式支持三屏顯示，可同時看到李沙育圖形、XT模式的波形及相關測量參數。
5、不小于7英寸TFT（真彩色）液晶屏幕，分辨率不低于800 × 480 像素 ；
6、存儲波形不少于16組；具備U盤存儲功能；
7、可保存參考波形、CSV、圖片等多種數據格式。
8、具有自動量程功能，支持水平，垂直、單波形/多波形跟蹤；
9、支持光標測量，光標模式不少于電壓差（△V），時間差（△T），時間差&電壓差（△V），自動光標四種模式；
10、內置6位硬件頻率計，可測量2Hz ~ 20MHz；
11、具有電流測量功能，測量范圍：100.0mA/V ~ 1KA/V；
12、USB Device & Host接口；
13、不低于30種自動測量功能,能自定義測量菜單
14、具有波形截取功能，能與同品牌系列信號發生器無縫對接。
支持SCPI及LABVIEW通訊，提供免費的電腦軟件及編程開發的Demo，方便遠程控控儀器，支持進行二次開發。
8、SYG1032任意波信號發生器指標參數：
1.30MHz最高輸出頻率，125MSa/s最高采樣率，雙通道獨立輸出；
2.14 bits垂直分辨率，100K點任意波形長度；
3.豐富的波形輸出：5種基本波形 正弦波、方波、鋸齒波、脈沖波、噪聲，內置sinc、指數上升、指數下降、心電圖、高斯、半正矢、洛侖茲、DC電壓等共計不小于150種；
4.正弦波：1μHz-30MHz，方波：1μHz ~ 15MHz，脈沖波：1μHz ~ 15MHz，鋸齒波：1μHz ~ 1MHz，任意波：1μHz ~10MHz，噪聲波：20MHz (-3dB，典型值)；
5.輸出幅度：1mVpp ~ 20Vpp
6.豐富的調制功能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst
7.16種非易失數字任意波存儲功能
8.支持SCPI通信功能、labview 通信功能；
9.不低于3.5英寸液晶屏，參數設置一覽無遺；
9、數字萬用表：
可測直流電壓、交流電壓、直流電流、交流電流、電阻、電容、溫度(℃)、二極體、電晶體；
采用69×52mm 大型LCD，具有備光功能，輕松應對黑暗環境；不低于3-5/6位數，最大讀值不低于5999，采樣速率不低于3次/秒；
★帶有藍牙功能，支持手機、平板app與萬用表通信，能實行多臺同時監測；
★支持手機，平板與萬用表連接，通過APP端監測萬用表
★支持語音播報，語音警報，保證測量安全；
★萬用表自帶內存功能，支持離線記錄功能，并能對記錄數據進行保存與上傳，記錄能用趨勢圖顯示；
支持真有效值顯示；
具有過電流保護功能；
非電阻檔位輸入保護電壓可達250V，有效的保證儀表壽命；
具有金屬抗干擾遮罩、自動關機、短路蜂鳴、電池低壓指示、雙色防震外殼；
直流電壓最大量程不低于1000V，精度最高不低于±(0.5%+3d) ；交流電壓最大量程不低于750V，精度最高不低于±(0.8%+2d) ；
電流最大量程不低于20A，電流精度不低于:±(0.8%+2d) ；
電阻最大量程不低于60MΩ，精度不低于:±(0.8%+2d) ；
電容最大量程不低于4000μF，精度不低于±(2.5%+3dig)；
五、實驗項目
（1）點亮一個燈實驗
（2）按鍵實驗
（3）OLED顯示實驗
（4）RTC時鐘實驗
（5）ADC采集實驗
（6）DAC實驗
（7）蜂鳴器實驗
（8）RGB彩燈實驗
（9）亮度測量實驗
（10）直流電機實驗
（11）溫度測量實驗
（12）濕度測量實驗
（13）人體感應實驗
（14）氣壓測量實驗
（15）土壤濕度測量實驗
（16）超聲波測距實驗
（17）煙霧檢測實驗
（18）舵機實驗
（19）連接無線路由器實驗
（20）Socket通信實驗
（21）MQTT通信實驗
（22）應用場景實驗
（23）顏色識別
（24）攝像頭采集實驗
（25）條形碼檢測實驗
（26）人臉檢測實驗
（27）物體分類實驗

---
