| 序號 | 名稱 | 技術參數 |
| 1 |
小信號放大器模塊 |
1、單調諧回路諧振放大器： 單調諧回路諧振放大器由信號輸入諧振電路、信號放大電路、LC諧振回路三部分組成，對低至5mV以下的小信號均有很強的放大作用。電路的靜態工作點可調節，回路負載調制實驗節點。靜態工作點、回路負載對幅頻特性的影響均可方便觀測。 中心頻率10.245MHZ，通過調節中周可使中心頻率有8-12MHZ設置，避免實驗報告的重疊。 2、雙調諧回路諧振放大器： 雙調諧回路諧振放大器由信號輸入諧振電路、信號放大電路、LC諧振回路一路和LC諧振回路二路、耦合電容四部分組成，對低至5mV以下的小信號均有很強的放大作用。電路的靜態工作點可調節，耦合深度可調節。靜態工作點對幅頻特性的影響均可方便觀測。耦合電容的修改，對幅頻特性曲線的雙峰觀察明顯。 耦合電容有6P、10P、20P、5-20P可調四種參考值，可觀察到強耦合、臨界耦合、弱耦合三種現象，又可觀察強--臨界—弱的一個變化過程。 中心頻率10.245MHZ，通過調節中周可使中心頻率有8-12MHZ設置，避免實驗報告的重疊。 3、頻率特性測試檢波電路： 通過二極管檢波電路把掃頻特性產生的曲線包絡檢波，配合信號發生器的掃頻功能，完成簡易幅頻特性曲線的直接顯示。 4、無源諧振回路測試電路：串聯諧振回路和并聯諧振回路 5、語音輸入電路： 通過專用耳機線連接至手機，作為系統實驗時的音頻信號輸入 6、功率放大電路： 對系統接收的音頻信號進行放大，并通過喇叭播放。 7、電源輸入與保護電路： 12VA、-12VA、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。 電源輸入有濾波電路防止模塊間雜波串?dāng)_。 |
| 2 | 調幅解調與功放模塊 |
1、丙類功率放大器： 兩類功率放大器由甲放前級和丙類放大后級兩級組成，丙放功率放大器電源為開放式，可對其電流進行測量和改變，易于對其功率的計算。放大器輸入電壓可調。 丙放的集電極加裝音頻變壓器，可進行大信號集電極調幅實驗。 丙放基極可進行基極調幅實驗，集電極調幅、基極調幅均可進行功率放大后，通過天線配置后發射。 丙放電流通過電阻拾取后，可觀測試過壓、欠壓、臨界三狀態，有100、510、1K、0-5k電位器作為負載電阻，輸入信號的幅度、電源電壓、負載大小對電路的影響現象明示。中周可更換插拔。 2、功率信號發射： 經丙類功放后，放大信號與發射回路的LC調諧，并通過天線發射。 3、包絡檢波電路： 包絡檢波電路實驗加裝了直流負載、交流負載和AGC直流變量輸出，可對檢波的對角失真＼負峰切割失真有明顯的觀察。 4、集成乘法器調幅電路： 電路由乘法器１４９６芯片組成，電路通過電位器對輸入直流分量進行控制，使用調制波在DSB和AM間進行轉換，通過邊帶濾波器實現SSB的功能。 5、同步檢波電路： 同步檢波電路由1496芯片組成，對集成調幅輸入的調幅信號進行運算。也可由信號發生器送入不同調制深度的調幅信號。 6、電源輸入與保護電路： 12VA、-12VA、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。 電源輸入有濾波電路防止模塊間雜波串?dāng)_。 |
| 3 | 振蕩器模塊 |
1、LC振蕩器電路： LC振蕩器的振蕩回路開放，由學生選擇電路形式，有克拉波和西勒兩種。串入和并入LC振蕩回路的電容由學生計算，8-12M-20M備用電容可選，系統提供中心10.245MHZ。有39P、51P、75P、100P固定電容和0-50P可調電容兩組。39P)P=P@P9P+51P9P+75P等不用容值的組合。 2、晶體振蕩器電路： 14.745MHZ晶體振蕩器為串聯型晶體振蕩器，晶體振蕩器的基極電壓可調節，觀察靜態工作點漂移條件下的頻率穩定及電壓與幅度的關系。 3、電源輸入與保護電路： 12VA、-12VA、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。 電源輸入有濾波電路防止模塊間雜波串?dāng)_。 |
| 4 |
調頻與鑒頻器模塊 |
1、變?nèi)荻䴓O管調頻電路： 變?nèi)荻䴓O管調頻電路有變?nèi)莨芄芗与妷嚎烧{(diào)，使電路中心頻率為10.245MHZ。電路的靜態電壓可調，使用輸出波形不失真。調頻信號射極跟隨輸出，提高帶負載能力。 2、相位鑒頻器： 乘積型相位鑒頻器采用1496乘法器，輸入端通過LC回路對4.5MHZ選頻，鑒頻波形通過運放輸出。鑒頻特性好，電路穩定。 電容耦合相位鑒頻器。 電容耦合相位鑒頻器耦合回路的三個電容均可調，鑒頻特性好，電容可調范圍大，實驗現象明顯。 3、鎖相環調頻器： 鎖相環調頻采用NE564芯片，VCO的輸出頻率高，波形易調整。通過外圍電路，可對VCO的輸出頻率、輸出幅度進行設置。VCO中心頻率4.5MHZ。 4、鎖相環鑒頻器： 鎖相環鑒頻器的頻率設置參數與頻率調制的參數一致。VCO的頻率和幅度均可調節。 5、電源輸入與保護電路： 12VA、-12VA、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。 電源輸入有濾波電路防止模塊間雜波串?dāng)_。 |
| 5 | 中頻放大與混頻模塊 |
1、中頻放大器： 455KHZ中頻放大器由兩級甲放組成，第一級為全信號放大，第二極為LC選頻放大，兩級之間經陶瓷濾波器濾波，放大信號跟隨輸出。放大增益達百倍以上，輸出幅度可調節，滿足實驗要求。 2、三極管混頻電路： 三極管混頻電路主要用于AM調幅波的系統中，10.7MHZ載波與10.245MHZ的AM波進行混頻，并送入中頻455K電路。 混頻特性好，工作點電壓可調節。 3、乘法器混頻電路： 1496乘法器混頻電路主要用于FM電路系統電路中，對14.745MHZ和10.245MHZ的FM信號進行混頻，把4.5MHZ中頻信號放中放進行放大。 4、自動增益控制AGC電路： 由運放電路組成，主要用于實驗系統的系統實驗部分。 |
| 序號 | 名 稱 | 說 明 | 數量 |

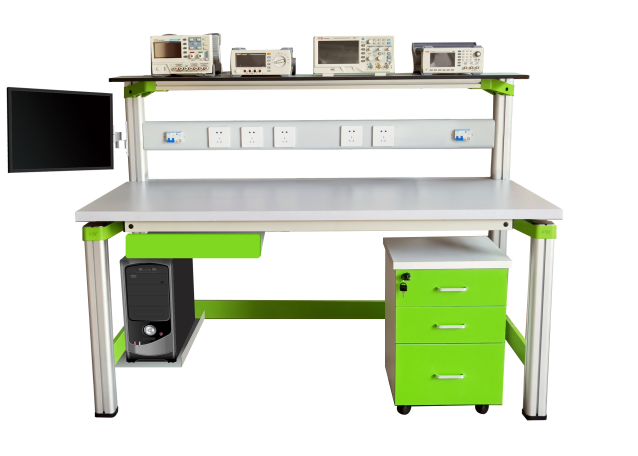

| 1 | 儀器架 | 1套 | |
| 2 | 電源控制箱 | 1套 | |
| 3 | 實驗桌 | 含磁吸式實訓基座 | 1張 |
| 4 | 移動矮柜 | 1個 | |
| 5 | 學生椅 | 2張 | |
| 6 | 高頻電路實驗?zāi)K | 含詳細技術指標里的全部硬件 | 1套 |
| 7 | 連接線 | 1套 | |
| 8 | 工具 | 尖嘴鉗1把、鑷子1把、斜口鉗1把 | 1套 |
| 9 | 實驗指導書 | 1套 |
| 項次 | 設 備 名 稱 | 型號 | 單位 | 備 注 |
| 1 | 示波器 | 100M | 1臺 | 用戶必配 |
| 2 | 頻譜分析儀 | 500MHz | 1臺 | 高級教學需要（選配置） |
| 3 | 函數信號發生器 | 1臺 | 雙通道20M及以上 | |
| 4 | 數字萬用表 | 1只 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查高頻電子線路實驗平臺的貨品外觀，核實高頻電子線路實驗平臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供高頻電子線路實驗平臺使用說明書和質保期，在質保范圍內提供對高頻電子線路實驗平臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>高頻電子線路實驗平臺選型錯誤或購買數量錯誤，造成高頻電子線路實驗平臺的退換貨要求，將不被接受；
4、設備貨期：對高頻電子線路實驗平臺的發貨期為參考值，如您需要了解高頻電子線路實驗平臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對高頻電子線路實驗平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關高頻電子線路實驗平臺的技術咨詢；
