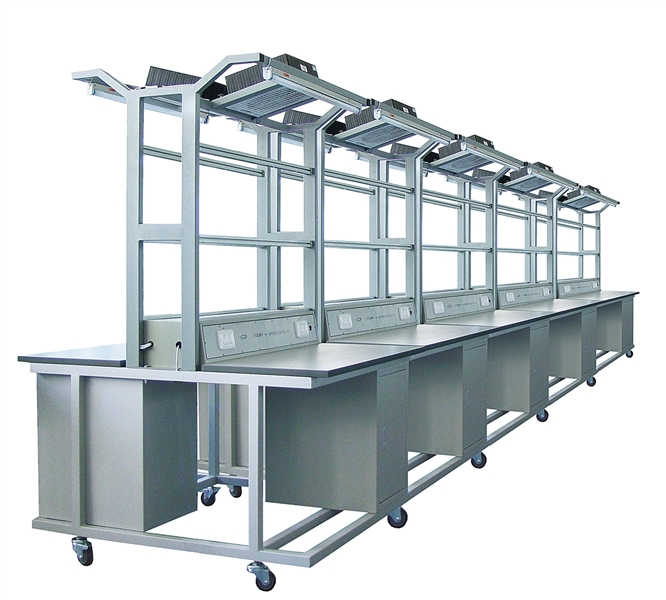

MY-116D電子裝配生產線

電子裝配生產線-是高度仿真工廠的電子焊接裝配生產線，滿足學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求�？膳囵B(yǎng)學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
一、技術參數：
1、外形尺寸：單個實訓臺尺寸：1.1m×1.3m×2m（長×寬×高）,兩邊工作臺的臺面寬度為0.5m；
2、每條焊接裝配線的長度為12.1m，配有11個實訓臺組成，兩邊各有11個座位，共計22個工位；共有3條焊接裝配線組成，共計66個工位。
二、實訓設備實訓臺的結構
實訓臺主要由實訓桌、實訓面板、鋁合金框架、頂部框架等組成。
1、正反兩面各配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
2、正反兩面各有一塊實訓面板，分別提供八路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過流保護和自動恢復功能。
3、鋁合金框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或?qū)嵱?xùn)掛箱（調試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
4、頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
5、實訓桌底部設有萬向輪，移動方便等。
三、實訓臺材料：
1、實訓臺框架整體采用A3方管：規格30×40mm，厚度：1.5mm，工藝：表面靜電噴涂處理。
2、頂部藍色噴涂框架采用A3方管：規格30×40mm，厚度：1.5mm，工藝：表面靜電噴涂處理。
3、工具柜材質：A3鐵板，板厚1.2mm；
4、鋁合金夾板框架，鋁型材規格：15×30mm；
5、實訓桌面板：密度防火板桌面；密度防火板四周用鋼架支撐（厚1.5mm）防靜電噴涂。

友情提示：
1、設備驗收：各采購單位收貨時請檢查電子裝配生產線的貨品外觀，核實電子裝配生產線的數量及配件，拒收處于受損狀態的電子裝配生產線；

2、設備質保：上海茂育將為各采購單位提供電子裝配生產線產品說明書內的質保條件和質保期，在質保范圍內提供對電子裝配生產線的免費維修，超出條件承諾時提供對電子裝配生產線的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>電子裝配生產線選型錯誤或購買電子裝配生產線數量錯誤，造成電子裝配生產線的退換貨要求，將不被接受；

4、設備貨期：對電子裝配生產線的發貨期為參考值，如您需要了解電子裝配生產線的精確貨期，請與上海茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對電子裝配生產線有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電子裝配生產線的技術咨詢。
