MY-F3電子技術綜合實訓考核設備
一、電子技術綜合實訓考核設備-產品概述:
電子技術綜合實訓考核設備既是參照國家人力資源與社會保障部頒發的《廣電和通信設備電子裝接工》、《廣電和通信設備調試工》、《液晶顯示器件制造工》、《半導體分立器件和集成電路裝調工》等國家職業標準實訓技能要求開發。也是按世界技能競賽標準及要求設計。本設備不僅適用于各類技工院校、職業院校在國家職業資格目錄中電子通信行業相關工種的技能考核鑒定，也可用于電子技術基礎及設計、單片機原理及應用、嵌入式系統及應用等課程的教學實訓、創新設計及國內外各種電子技術技能競賽和應用電子技術專業人才培養。
設備整體包含硬件設計、單片機系統編程、故障診斷與維修測量、電子產品組裝四大能力的實訓，采用模塊化設計組合式運用的設計理念 ，模塊配置有單片機基礎模塊系統、基礎模擬實訓電路系統、基礎數字實訓電路系統、世賽實訓模塊系統。設備還配套有高檔專業的工具、儀器、耗材配件包。在教學任務上，學員可根據工作任務的要求選擇相應的單元模塊搭建電子產品應用系統，也可按照工作任務要求選擇設計其中的某部分單元電路完成各類電子產品的設計、組裝、焊接、編程與調試。
二、功能與結構:

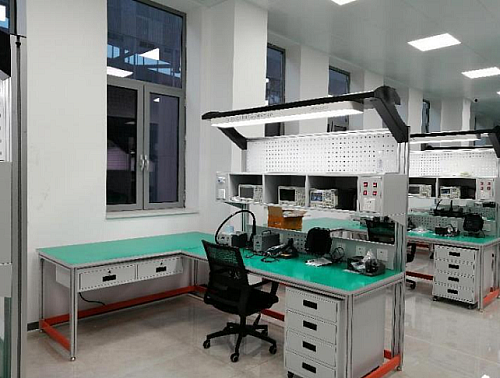

該設備主要由工作臺、實訓屏、實訓屏模塊、工具柜、電腦桌、電路實訓模塊、儀器工具耗材包組成。
1、工作臺：桌身采用優質鋁型材做骨架，整機既堅固耐用，美觀大方。桌面采用25mm厚高密度纖維板，外貼防火板，PVC截面封邊，桌面具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點。工作臺設有防靜電配套裝置，桌面上方有實訓屏、模塊盒安放橫梁、工具網孔板、高檔條形LED照明。
2、實訓屏：模塊化配置方式，實訓屏內部配工業插座，任何安裝在實訓屏面板上的模塊只需插上電源就可使用，模塊間內部無任何聯系，可完全獨立使用。模塊包括直流電源模塊、示波器模塊、函數信號發生器模塊、電源控制器模塊等，并設有漏電保護開關，可對漏電、觸電、過流、短路進行保護。
3、工具柜：采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑。工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動，工具柜設計有四層抽屜，可放置套裝配件、工具包、開發板、仿真器、測量儀表等。
4、競賽資源包配置（選配）：資源包內電路實訓模塊內容十分豐富，有單片機模塊系統、基礎模擬實訓電路系統、基礎數字實訓電路系統等。可單獨進行實訓，也可各種組合搭配實訓。
5、儀器、工具、耗材配件包：儀器、工具、耗材配件包，參照世界技能大賽電子技術項目競賽現場配置，配置齊全、性能專業。
三、特點：
1、開放式設計
可根據實訓考核課題在可編程器件庫及電子元件庫中選擇合適的電子器件，利用配置的實訓工具及檢測儀器進行設計與制作。
2、模具化運用
可編程器件單元板庫、電子元件庫、實訓工具庫、分類清晰，擺放整齊。
3、積木式理念
根據可編程器件電子產品的技術應用分類，配置有單元模塊，可按照工作任務書的要求選擇相應的單元模塊組成控制電路。
4、巧妙的組合
實訓電路模塊配置豐富，各模塊可以根據實驗內容的不同而自由選擇、組合。中間連線全部用快速接頭，操作方便，更換快捷，具有相當大的擴展空間。儀器配件包與世賽配置一致，符合國際一流競賽
水平。
四、參數概覽
1、工作電源：單相三線 AC220V±5% 50HZ
2、安全保護：漏電保護、過流保護
3、額定功率：2.5kW
4、可編程直流電源:UDP8303M（可選其他型號）
5、數字示波器 :UPO7104Z（可選其他型號）
6、函數/任意波形發生器:UTG8082D（可選其他型號）
7、單片機：51系列采用IRC15W4K63S4(STC公司1T 8051單片機)、ARM系列采用STM32L052
8、電子產品執行標準：IPC-A-610F
9、環境溫度：-10～50℃
10、相對溫度：≤85%
11、外形尺寸：L2600mm×W1800mm×H2050mm
五、設備配置清單：
|
序號 |
配置名稱 |
規格型號 |
單位 |
數量 |
|
1 |
實訓屏 |
|
套 |
1 |
|
1） |
電源控制模塊 |
|
個 |
1 |
|
2） |
交流插座模塊 |
|
個 |
2 |
|
3） |
示波器模塊 |
UPO7104Z |
個 |
1 |
|
4） |
函數信號發生器模塊 |
UTG8082D |
個 |
1 |
|
5） |
直流電源模塊 |
UDP8303M |
個 |
1 |
|
2 |
工作臺 |
|
套 |
1 |
|
3 |
工具柜 |
|
套 |
1 |
|
4 |
五輪轉椅 |
5輪 液壓升 |
把 |
1 |
|
5 |
電子技術項目培訓資源包 |
|
套 |
1 |
|
6 |
儀器、工具配件包 |
|
套 |
1 |
|
7 |
耗材配件包 |
|
套 |
1 |
|
8 |
電腦 |
客戶自配 |
套 |
1 |
六、參數說明：
1、實訓屏
結構尺寸：L1800mm*W250mm*H289MM，采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑。
組成與配置：模塊化配置方式，實訓屏內部配工業插座，任何安裝在實訓屏面板上的模塊只需插上電源就可使用，模塊間內部無任何聯系，可完全獨立使用。模塊包括直流電源模塊、示波器模塊、函數信號發生器模塊、電源控制器模塊等，并設有漏電保護開關，可對漏電、觸電、過流、短路進行保護。
2、可編程直流電源
1)電源電壓：AC 115V230V
2)頻率：47 to 63Hz
3)CH1、CH2通道額定輸出電壓：0～32V；
4)CH1、CH2通道額定輸出電流：0～3.2A；
5)輸出功率:219W
6)負載效應: 電壓：<0.01%+3mV,電流：<0.1%+5mA
7)電源效應: 電壓：<0.01%+3mV 電流：<0.1%+3mA
8)設置分辨率：電壓：10mV，電流：1mA
9)設置精確度（25℃±5℃）：電壓：<0.5%+20mV，電流：<0.5%+5mA
10)輸出溫度系數：電壓：≤150ppm，電流：≤150ppm
11)回讀分辨率：電壓：10mV，電流：1mA
12)電壓上升/下降延時：≤100ms(10% Rated load)
13)并聯/ 串聯負載效應：電壓：≤0.1%+0.1V
14)接口：USB Device,RS-232
15)CH3通道額定輸出電壓5V；
16)CH3通道額定輸出電流：3.2A；
17)CH3通道電壓精度：±50mV
18)CH3通道負載效應：±50mV
19)耐壓：1mA 10s (AC in to PE/AC1800V)
20)絕緣電阻：30MΩ @ 500V (AC in to PE)，30MΩ @ 500V (AC in to DC out)
3、函數信號發生器
1)輸出波形：正弦波、方波、鋸齒波、脈沖波、脈沖串、掃頻、噪聲、諧波及任意波形等；
2)輸出頻率范圍：正弦波：1µHz~80MHz；方波：1µHz~30MHz；鋸齒波：1µHz~2MHz；
3)頻率穩定度：2ppm
4)任意波：1µHz～20MHz；
5)采用先進的DDS技術、雙通道等性能獨立輸出；
6)內置7位高精度、寬頻帶頻率計、頻率范圍：100mHz～800MHz；
7)USB Device和USB Host接口，支持U盤存儲
8)輸出幅值(高阻)：2mVpp～20Vpp之間連續可調
9)輸出阻抗：0Ω～1MΩ之間連續可調；
10)輸出幅值和頻率誤差在±1%左右；
11)垂直分辨率：16bits，采樣率：500MS/s；
12)雙通道同時逐點獨立輸出最大任意波長度：32Mpts，任意波最大存儲空間：7GB；
13)模擬數字調制類型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM；
14)諧波：具有16次諧波發生器功能；
15)可選配數字任意波輸出接口，支持多種串行總線輸出；
16)顯示：8英寸WVGA（800×480）TFT液晶屏，同時顯示兩路頻率、幅值等信息；支持上位機監控、操作儀器；
4、數字示波器
1)100MHz 帶寬，1GS/s實時采樣率；
2)4個模擬通道；
3)每通道28Mpts存儲深度(四通道同時打開)，存儲深度支持自動模式和手動選擇；
4)8英寸WVGA（800×480）TFT液晶屏，256級灰度顯示(支持色溫顯示)；
5)波形捕獲率高達50,000wfms/s，支持觸發輸出（Trigger Out）驗證波形捕獲率；
6)低底噪聲，寬范圍垂直檔位1mV/div~20V/div，并且各個檔位均支持全帶寬；
7)時基范圍5ns/div~50s/div；
8)支持每通道時基獨立可調；
9)支持加、減、乘、除、FFT、高級運算（支持公式編輯）、邏輯運算等計算功能；
10)觸發類型標配：邊沿，脈寬，欠幅，超幅，N邊沿，延遲，超時，持續時間，建立/保持，斜率，視頻，碼型；選配：RS232/UART，I2C，SPI
11)支持RS232/UART、I2C、SPI總線解碼（選配）；
12)支持同時打開Y-T和X-Y模式，可觀測李沙育波形；
13)配備標準接口：USB Host，USB Device，LAN，AUX Out（Trigger Out / Pass/Fail）；
14)可選配25MHz等性能雙通道函數/任意波形發生器模塊；
15)可選配鋰電池供電數字萬用表模塊；
16)支持邏輯分析儀模塊；
17)支持上位機監控、操作儀器；
5、工作臺
結構尺寸：采用L字形設計， L2648mm×W1848mm×H2050mm
操作桌：L1800mm×W800mm×H780mm，采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，桌面25mm厚防火纖維板。
電腦桌：L1800mm×W800mm×H780mm，采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，桌面25mm厚防火纖維板。
LED燈棚：鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，配置創意現代條形LED吸頂燈，飄月臺形狀，科幻感十足。
工具網孔掛板：鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，可掛置常用線材、工具、耗材等。
6、工具柜
結構尺寸：L450mm*W635mm*H665mm，采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑，工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動。
組成與配置：工具柜設計有四層抽屜，可放置套裝配件、工具包、開發板、仿真器、測量儀表等。拉開抽屜，各種電子元件分類整齊、一目了然。
友情提示：
1、設備驗收：各采購單位收貨時請檢查電子技術綜合實訓考核設備的貨品外觀，核實電子技術綜合實訓考核設備的數量及配件，拒收處于受損狀態的電子技術綜合實訓考核設備；
2、設備質保：茂育將為各采購單位提供電子技術綜合實訓考核設備使用說明書和質保期，在質保范圍內提供對電子技術綜合實訓考核設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌碾娮蛹夹g(shù)綜合實訓考核設備選型錯誤或設備購買數量錯誤，造成電子技術綜合實訓考核設備的退換貨要求，將不被接受；
4、設備貨期：對電子技術綜合實訓考核設備的發貨期為參考值，如您需要了解電子技術綜合實訓考核設備的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對電子技術綜合實訓考核設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電子技術綜合實訓考核設備的技術咨詢；
