1.掌握固體吸附凈化法的基本原理。
2.測定吸附速率與時間的關系。
3.求取達到吸附平衡所需要的時間。
二、實驗原理
活性炭是一種有多孔結構并對氣體、蒸汽等有很強吸附能力的炭。將炭質（木炭、骨碳等）用過熱蒸汽、氯、氨或空氣共同加熱至高溫而活化，或?qū)⑽刺炕�的原料用氯化鋅、氯化銨、硫酸、磷酸等浸取后再低溫炭化，灼燒活化，就制成了活性炭。活性炭的用途很廣，如糖液、油脂、藥劑等脫色凈化，溶劑的揮手、氣體的吸收、分離和提純等。
活性炭是基于其較大的表面積好較好的物理吸附性能而吸附氣體的有害物質的，產生物理吸附作用的力主要是分子間的引力。含污染物的氣流通過活性炭床層，由于吸附速率的原因，形成一個傳質吸附區，在穩定后，傳質區沿氣流方向向前推進。
活性炭對于二氧化碳的吸附屬于物理吸附。一定量的活性炭，達到吸附平衡時，其吸附量與活性炭孔徑及氣體壓力有關，以W表示活性炭的重量，X表示二氧化碳的重量，、T），在常溫下，讓含有二氧化碳的混合氣通過裝有一定量活性炭的吸附柱，準確控制氣體流量，取樣分析脫碳前后混合氣體中二氧化碳的含量，可得出某一時刻的吸附速率，繼而求出達到平衡時的最大吸附量。
某一時刻的吸附速率可由下式求�。�

式中：r—吸附速率[毫克二氧化碳/（克活性炭·分）]
U₀—脫碳前的氣體流量（升/分）
C₀—脫碳前氣體中二氧化碳的含量（毫克/升）
U_i—脫碳后的氣體流量（升/分）
C_i—脫碳后氣體中二氧化碳的含量（毫克/升）
W—活性炭的重量（克）
準確記下脫碳開始至每次取樣的時間t（以從脫碳開始至每次取樣始終的平均時間計）。以r為縱坐標；t為橫坐標�？衫L出r—t曲線。曲線與t軸的焦點就是達到吸附平衡所需要的時間。曲線與坐標軸所圍圖形的面積即為每克活性炭對二氧化碳的最大吸附量。
三、技術參數
1.有機玻璃吸附柱：Φ35×400㎜。
2.混合罐、緩沖罐：不銹鋼材質，容積8L。
3.電磁式空壓機：功率105W，最大排氣量85L/min。
4.濕式氣體流量計：5L。
5.氣體轉子流量計：6-60ml/min,60-600L/h。
6.壓力表：0-0.6Mpa。
7.不銹鋼管路及調節閥，不銹鋼支架。
8.各項電路指示、壓力、流量操作均在控制屏面板進行。
9.外形尺寸：1250×500×1800㎜。

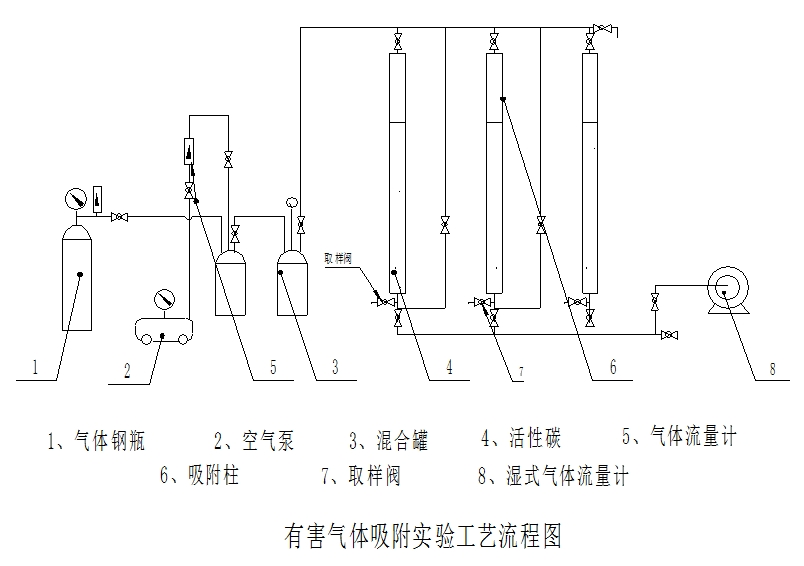

四、工藝流程圖

五、實驗步驟
1.稱取活性炭100克，分別裝入吸附柱內，按照流程圖按照儀器，并檢查系統是否漏氣。
2.檢查儲氣罐閥門，輕輕轉動儲氣罐各針閥，放空閥和放氣閥，看是否好用，檢查橡皮管的連接是否正確。
3.配氣：含二氧化碳煙氣由純二氧化碳和壓縮空氣配制而成，其中高壓空氣既模擬煙道氣，又為反應提供動力。純二氧化碳流量由氣體鋼瓶上減壓閥調節，壓縮空氣由空氣泵提供，通過流量計計量后在混合罐中混合配成二氧化碳煙氣。
4.開啟緩沖罐，調節減壓閥，用轉子流量計控制一定的流量，使含CO2氣體進入反應床，連續通氣，用分析儀器測定活性炭吸附床進、出口氣體中CO2濃度，記錄其流量、時間，計算不同時間的脫硫效率，直至脫碳率明顯下降到活性炭效，停止通氣
5.實驗結束，關閉送氣閥，開啟放空閥，將混合罐內的氣體全部放空，并用空氣沖洗兩次
六、實驗數據處理
實驗數據按下表記錄：
室溫；活性炭裝填量g；活性炭失效時通氣總量L

七、思考題
1.活性炭吸附CO_X隨時間的增加吸附進化效率逐漸降低，試從吸附原理出發分析活性炭的吸附容量及操作時間。
2.雖吸附的溫度的變化，吸附量也發生變化，根據等溫吸附原理簡單分析吸附溫度對吸附效率的影響，解釋吸附過程的理論依據。
