電工實驗臺二階動態電路響應的研究說明

一、電工實驗臺-實驗?zāi)康?/strong>
1. 測試二階動態電路的零狀態響應和零輸入響應，了解電路元件參數對響應的影響。
2. 觀察、分析二階電路響應的三種狀態軌跡及其特點，以加深對二階電路響應的認識與理解。
二、原理說明
一個二階電路在方波正、負階躍信號的激勵下，可獲得零狀態與零輸入響應，其響應的變化軌跡決定于電路的固有頻率。當調節電路的元件參數值，使電路的固有頻率分別為負實數、共軛復數及虛數時，可獲得單調地衰減、衰減振蕩和等幅振蕩的響應。在實驗中可獲得過阻尼，欠阻尼和臨界阻尼這三種響應圖形。
簡單而典型的二階電路是一個RLC串聯電路和GCL并聯電路，這二者之間存在著對偶關系。本實驗僅對GCL并聯電路進行研究。
三、實驗設備

序號名稱型號與規格數量備注

1 函數信號發生器 1 實驗臺上

2 雙蹤示波器 1 自備

3 動態實驗電路板 1 MYDG03

四、實驗內容

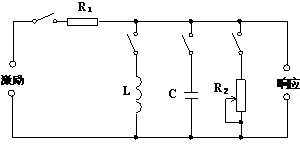

動態電路實驗板與實驗十二相同，如圖12-3所示。利用動態電路板中的元件與開關的配合作用，組成如圖13-1所示的GCL并聯電路。
令R₁＝10KΩ，L＝4.7mH，C＝1000PF，R₂為10KΩ可調電阻。令脈沖信號發生器的輸出為U_m＝1.5V，f＝1KHz的方波脈沖，通過同軸電纜接至圖中的激勵端，同時用同軸電纜將激勵端和響應輸出接至雙蹤示波器的Y_A和Y_B
兩個輸入口。

圖 13-1
1. 調節可變電阻器R₂之值，觀察二階電路的零輸入響應和零狀態響應由過阻尼過渡到臨界阻尼，最后過渡到欠阻尼的變化過渡過程，分別定性地描繪、記錄響應的典型變化波形。
2. 調節R₂使示波器熒光屏上呈現穩定的欠阻尼響應波形，定量測定此時電路的衰減常數α和振蕩頻率ω_d。
3. 改變一組電路參數，如增、減L或C之值，重復步驟2的測量，并作記錄。隨后仔細觀察，改變電路參數時，ω_d與α的變化趨勢，并作記錄�！�

電路參數
實驗次數
元作參數 測量值

R₁ R₂ L C α ω

1 10KΩ 調
至
某
一
次
欠
阻
尼
狀
態 4.7mH 1000PF

2 10KΩ 4.7mH 0.01μF

3 30KΩ 4.7mH 0.01μF

4 10KΩ 10mH 0.01μF

五、實驗注意事項
1. 調節R₂時，要細心、緩慢，臨界阻尼要找準。
2. 觀察雙蹤時，顯示要穩定，如不同步，則可采用外同步法觸發（看示波器說明）。
六、預習思考題
1. 根據二階電路實驗電路元件的參數，計算出處于臨界阻尼狀態的R₂之值。
2. 在示波器熒光屏上，如何測得二階電路零輸入響應欠阻尼狀態的衰減常數α和振蕩頻率ω_d？
七、實驗報告
1. 根據觀測結果，在方格紙上描繪二階電路過阻尼、臨界阻尼和欠尼的響應波形。
2. 測算欠阻尼振蕩曲線上的α與ω_d。
3. 歸納、總結電路元件參數的改變對響應變化趨勢的影響。
4. 心得體會及其他。
