異步電動機自鎖控制電路實驗說明

一、異步電動機自鎖控制電路操作所需電器元件明細表（見表1）

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1	實驗屏上
FU	熔斷器		配熔體2A	3
KM	交流接觸器		線圈AC380V	1
SB1 SB2	按鈕開關			2	SB1綠色 SB2紅色
M	三相鼠籠式異步電動機		U_N380(Y)I_N0.53AP_N160W	1
FR	熱繼電器	JR16B	整定電流0.63-1A	1	整定電流0.63A

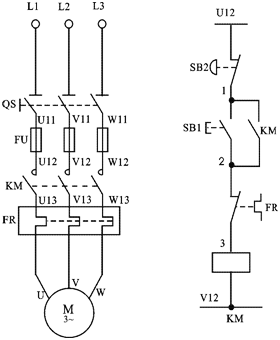

二、電路圖：

圖1（a）

線路的動作過程是這樣的；當按下起動按鈕SB1，線圈KM通電主觸頭閉合，電動機旋轉。當松開按鈕時，電動機M不會停轉，因為這時，接觸器線圈KM可以通過并聯在SB1兩端已閉合的輔助觸頭KM繼續維持通電，保證主觸頭KM仍處在接通狀態，電動機M就不會失電，也就不會停轉。這種松開按鈕而仍能自行保持線圈通電的控制線路叫做具有自鎖（或自保）的接觸器控制線路，簡稱自鎖控制線路。與SB1并聯的這一對常開輔助觸頭KM叫做自鎖（或自保）觸頭。
三、安裝與接線（參考）

圖2（b）
四、檢測與調試
確認接線正確后，接通交流電源L1、L2、L3并“合”開關QS，按下SB1，電機應起動并連續轉動，按下SB2電機應停轉。
友情提示：
1、為加強實驗室安全管理，保障師生的人身安全，防患于未然。
2、新進入實驗室工作的學生必須參加實驗室安全與環保知識的培訓，在導師的允許下才可進實驗室。嚴禁在實驗室進行與實驗室工作無關的任何活動。
3、做實驗時嚴格遵守實驗室各項規章制度和儀器設備使用操作規程，根據實驗內容，做好個人安全防護。
4、實驗結束后，最后離開實驗室的學生必須關好門窗，關閉水源、電源。
