| 序號 | 名稱 | 規格型號與說明 | 單位 | 數量 |
| 1 | 組合儀表 |
帶CAN-BUS通訊; CAN 總線顯示器/儀表 帶總線接口的彩色液晶顯示器，有下列主要功能： （1）7 寸彩色液晶顯示器，其上顯示 BMS 報警數據、各單體電壓、采集點溫度、均衡電流等。 （2）與 BMS 系統通過 CAN 總線獲取 BMS 數據，并在儀表的的彩色液晶上顯示出來。 （3）與整車控制器、車身控制器等通信，顯示相關信息。 （4）記錄 1 個月數據，并可以圖表形式顯示出來。 |
個 | 1 |
| 2 | 點火開關 |
JK423點火開關  |
只 | 1 |
| 3 | 電池管理系統 |
BMS主控模塊等，BMS軟件＋硬件

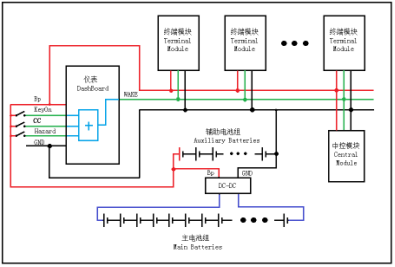

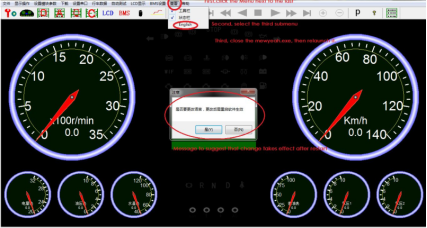

包括: BMS 系統由三大部分組成:終端模塊、中控模塊、顯示模塊。終端模塊負責測量電池電壓及溫度、均衡電池能量、控制電池箱風扇。中控模塊負責 SOC 計算、產生各類報警數據、控制充放電電路、測量高壓線路絕緣性能。顯示模塊負責顯示電池的數據、給出聲光報警、記錄數據（可選）。  框圖  標定軟件
地址分配
（1）儀表：208
（2）BMS 中控模塊：210 （3）BMS 集成模塊：211 （4）BMS 終端模塊：212-239
協議
單體數據 A. 壓 單體電池電壓 Voltage of Individual Battery PGN65431（PF=0XFF，PS=0X97 ，ID=18FF97SA，SA 為源地址 SA is SourceAddress） 發送周期 Repetition of Sending：500ms 優先級 Priority：6 數據單位 Resolution：0.0025V/bit 數據偏移 Offset：0 BYTE 1：本幀第一個電壓序號 Serial No. of The First Voltage 。 BYTE 2，3：bit1-bit11 電壓 Voltage 1，bit12-bit16 電池組號 Box Number。 BYTE 4，5：bit1-bit11 電壓 Voltage 2，bit12-bit16 電池組號 Box Number。 BYTE 6，7：bit1-bit11 電壓 Voltage 3，bit12-bit16 電池組號 Box Number。 BYTE 8：保留 Reserved。 B. 度 電池溫度 Temperature of Battery PGN65432（PF=0XFF，PS=0X98 ，ID=18FF98SA，SA 為源地址 SAis SourceAddress） 發送周期 Repetition of Sending：500ms 優先級 Priority：6 數據單位 Resolution：1℃/bit
數據偏移 Offset：-40℃
BYTE 1：本幀第一個溫度序號 Serial No. of The First Temperature。 BYTE 2：溫度 Temperature 1。 BYTE 3：溫度 Temperature 2。 BYTE 4：溫度 Temperature 3。 BYTE 5：溫度 Temperature 4。 BYTE 6：溫度 Temperature 5。 BYTE 7：溫度 Temperature 6。 BYTE 8：BYTE 1 取反。 C. 單體電池均衡電流 PGN65433（PF=0XFF，PS=0X99 ，ID=18FF99SA，SA 為源地址 SAis SourceAddress） 發送周期 Repetition of Sending：500ms 優先級 Priority：6 …… |
套 | 1 |
| 4 | 電機與電機控制器 |
電動汽車四輪車電機永磁同步電機:72V （10KW-20KW）

配套控制器 電機
  電機指標
提供電機控制器的接口定義（帶CAN通信接口），提供.通信協議
|
套 | 1 |

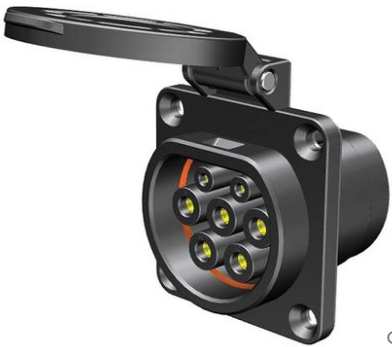

| 5 | 車載充電器與充電接口 |

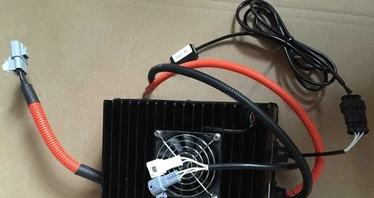

車載鋰電池充電器：72V 10A 接口定義提供，提供通信協議。   |
套 | 1 |

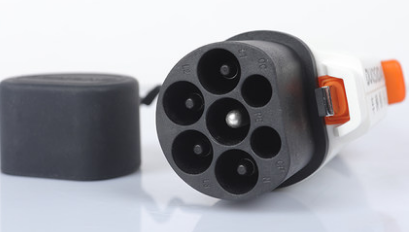

| 6 | 充電槍 |
國標7孔慢充16A
 |
只 | 1 |

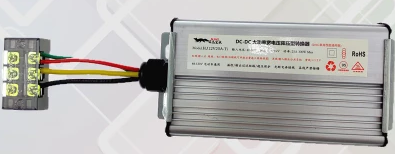

| 7 | DC-DC轉換器 |
72-12V20A 接口定義提供，不提供通信協議。  |
只 | 1 |

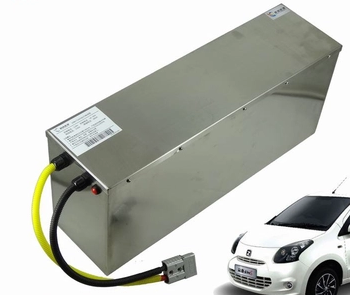

| 8 | HV磷酸鐵鋰離子動力電池組 |
72V 200AH
 電池總電源線上安裝：霍爾開環開口直流大電流傳感器。 鐵制外殼電池箱體，上表面安裝可活動打開的維修蓋板。  |
套 | 1 |
| 9 | 檔位開關 |
檔位三檔開關：前進/停止/倒車
 |
套 | 1 |

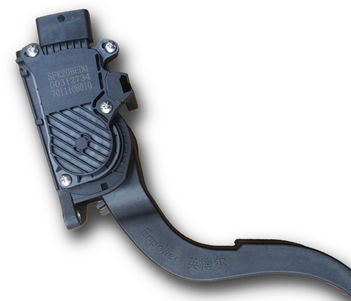

| 12 | 電子油門踏板 |
與控制器配套 （5V或者12V，霍爾式傳感器）  |
套 | 1 |

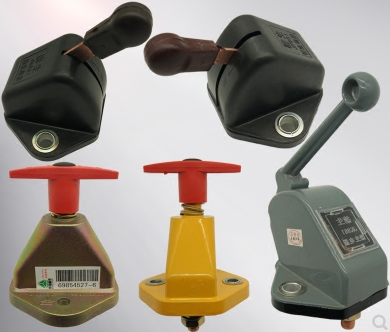

| 13 | 高壓電源回路總開關 |
安全裝置,安全閉合與斷開高壓回路電路。 （手動控制）  |
只 | 1 |

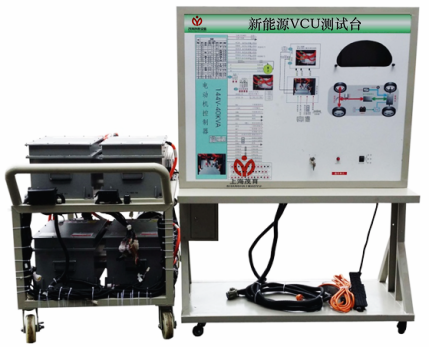

| 14 | 移動臺架 |
約1240×600×1100mm(帶自鎖腳輪裝置) 安裝真實可運行器件的底座與面板面板的上箱。 |
臺 | 1 |

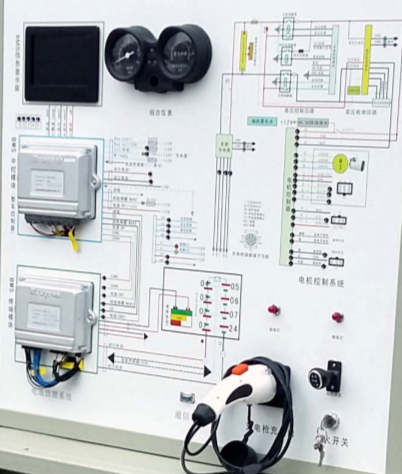

| 15 | 原理面板 |
安裝檢測端子的原理圖面板。 端子定義標注,可設計開放式。  |
套 | 1 |
| 16 | 保險絲盒 | 配套 | 套 | 1 |
| 17 | 保修卡/合格證 | 配套 | 套 | 1 |
| 18 | 教師手冊 | 配套 | 套 | 1 |
| 19 | 開關量裝置 |
6路12V的開關量； （10A） 帶有撥碼開關或按鈕； 安裝檢測端子（引出12V電源和地線標識）  |
套 | 1 |
| 20 | 電池箱冷卻系統 | BMS模塊控制電子風扇. | 套 | 1 |

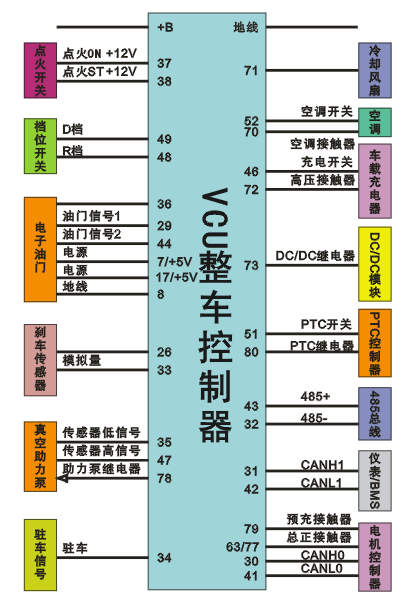

| 21 | VCU線束（用戶VCU替代測試用） |

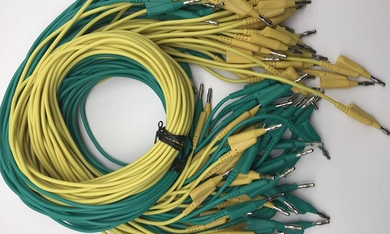

注：用方提供電路資料，加工方訂做好。 VCU線束,帶實驗插接導線（香蕉插頭線），長1米.。  |
套 | 1 |

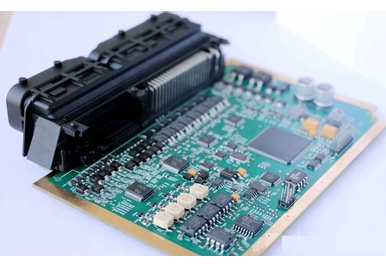

| 22 | VCU硬件（用戶VCU替代測試用） |
注：用方提供，加工方固定好、相關線路接好。
  |
套 | 1 |
| 23 | VCU硬件與VCU線束 | 配套系統器件 | 套 | 1 |
| 24 | 高壓配電箱 |
安裝維修手動開關； 進出高壓線標識定義；  |
套 | 1 |
| 25 | 實驗安全裝置 |

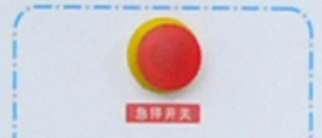

安裝急停開關
 |
只 | 1 |
