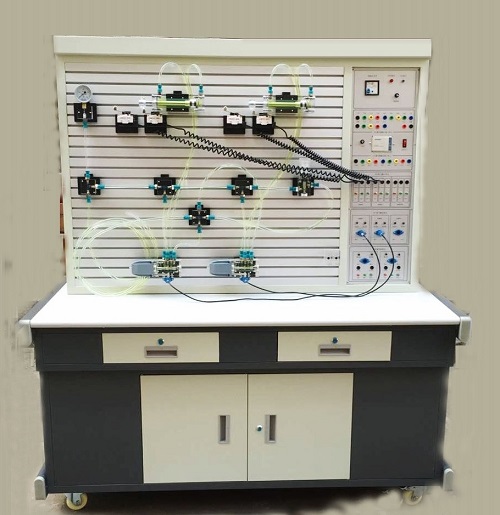

透明液壓傳動實驗裝置,透明液壓傳動實驗設備,透明液壓傳動實驗臺

一、產品概述：

透明液壓傳動實驗裝置（內泵站）是根據《液壓傳動》《液壓原理》《機械基礎》等教材內容要求和國內液壓元件特點，由控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示，使學生能熟識常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。

二、主要技術參數：

1、電源：AC220V 50Hz
2、直流電源：輸入AC220V ；輸出DC24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、液壓實訓油泵電機功率：250W 配有專用的穩壓直流電機調速器調速范圍：0－1700r/min
5、實訓工作時離液壓實訓臺1.5m遠處：噪聲≤58dB。
6、實訓油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC24V 吸力3Mpa
8、實訓裝置外型尺寸：1500mm×650mm×1750mm
三、主要特點：
1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
四、透明液壓PLC控制基本實訓回路：
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、PLC編程軟件學習和使用
23、PLC與計算機的通訊，在線調試、監控
24、PLC控制的液壓基本回路實訓（優化控制）
液壓元件

序號	名稱	型號	數量	備注
1	實訓桌	1500mm×650mm×750mm	1張
2	實訓臺	1500mm×22mm×1000mm	1臺
3	PLC主機模塊	三菱FX1S-20MR	1塊
4	電源模塊		1塊
5	繼電器控制模塊		1塊
6	PLC控制按鈕模塊		1塊
7	雙作用油缸（帶行程撞塊）	透明元件	2只
8	二位二通電磁換向閥	透明元件	1只
9	二位四通電磁換向閥	透明元件	2只
10	三位四通電磁換向閥（O型）	透明元件	1只
11	三位四通電磁換向閥（H型）	透明元件	1只
12	三位四通電磁換向閥（M型）	透明元件	1只
13	彈簧回位油缸	透明元件	1只
14	增壓油缸	透明元件	1只
15	輔助油箱	透明元件	1只
16	單向閥	透明元件	2只
17	液控單向閥	透明元件	2只
18	溢流閥（直動式）	透明元件	2只
19	溢流閥（先導式）	透明元件	1只
20	節流閥（直動式）	透明元件	1只
21	調速閥	透明元件	2只
22	順序閥	透明元件	2只
23	減壓閥	透明元件	1只
24	二位四通行程換向閥	透明元件	1只
25	三位五通手動換向閥	透明元件	1只
26	壓力繼電器	透明元件	1只
27	壓力表	透明元件	3只
28	三通接頭	透明元件	7只
29	四通接頭	透明元件	3只
30	行程開關（常開）		2只
31	行程開關（常閉）		2只
32	透明液壓皮管		20米
33	油盤		1只
34	油箱		1只
35	機泵組	(裝在實訓臺內)	1套
36	L-HL46號液壓油	L-HL46號	5kg
37	電磁閥通用連接線		3條
38	壓力繼電器插頭線		1條
39	螺絲刀	6×100（一字、十字）	各1把
40	剪刀		1把
41	活動板手		1把
42	尖嘴鉗		1把
43	內六角扳手	M5	1把
44	內六角扳手	M6	1把
45	內卡簧鉗	茂育	1把
46	外卡簧鉗	茂育	1把
47	快速油接頭	茂育	5只
48	透明液壓使用說明書	茂育	1冊
49	光盤（PLC編程軟件、程序）	茂育	1盤
