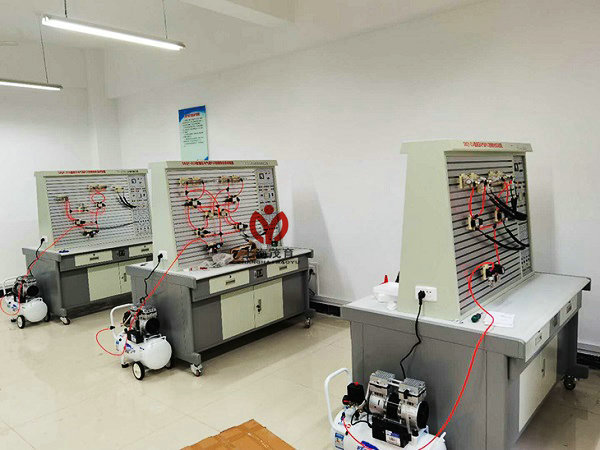

液壓與氣動實驗室設備,液壓與氣動實驗室裝置,液壓與氣動實驗室

一、產品概述：

液壓與氣動實驗室設備是完成《液壓與氣動傳動》課程實驗場所，通過液壓與氣動實驗設備的實驗?zāi)軒椭鷮W(xué)員加深理解和鞏固課程中所學的基本概念和理論，掌握基本常用液壓、氣動元件的特性，熟悉傳動基本回路和基本傳動系統的組成和工作原理，液壓傳動實驗臺培養學員觀察能力和分析能力，以及掌握所學知識解決實際問題的能力。

二、設備組成：

1、實驗臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。該實驗臺為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便�；九渲脼椋簹鈩訉嶒炘�1；氣動實驗繼電器控制模塊1套；低噪音空壓機1臺；液壓實驗元件1套，液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺（裝在實驗臺內）。

2、本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。配備全常用液壓元件，每個液壓元件均裝有彈性插腳，可方便、隨意地將液壓元件安插在面板上（面板為"網板型"鐵板沖壓成型）。油路搭接采用快換接頭，拆接方便，不漏油。

3、實驗系統采用"二合一"雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，也可以雙面同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。

4、液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。

5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

利用此套實驗設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。

序號	分類	元件名稱	數 量
1	實驗桌	鋼木結構（1500mm×1200mm×750mm）	1
1	實驗臺	鋼質臺（1500mm×600mm×750mm）	1
2	氣泵	靜音空氣壓縮機WY5.2-雙頭	1
3	組合元件	單作用缸 QGX25ⅹ100	1
		雙作用缸 QGX25ⅹ100	1
		旋轉氣缸	1
		三聯件 AC2000	1
		減壓閥（帶壓力表）AR2000	1
		手動換向閥 H210—08	1
		單電磁換向閥（二位五通）4V210-8（DC24V）	2
		雙電磁換向閥（二位五通）4V220-8（DC24V）	1
		雙電磁換向閥（三位五通）4V230-8（DC24V）	1
		單氣換向閥（二位五通）4A210—08	2
		雙氣換向閥（二位五通）4A210—08	2
		行程閥（機控）MOV—2	1
		行程閥（按鈕）MOV—3A	1
		或門型梭閥ST—02	2
		快速排氣閥1/4 QE—02	2
		單向節流閥RE—02	2
		單向閥1/4	2
		順序閥	2
		氣容	1
		六通（有機玻璃）	2
4	附件	氣管PU6ⅹ4	20米盤
5	電器配件	行程開關（裝在缸體上）	4個
5	電器配件	220V電源線	1條
6	工具盒	內六角扳手	2把
		螺絲刀	1把
		剪刀	1把
		活動板手	1把
		尖嘴鉗	1把
		消聲器（�。�1/8	2只
		消聲器（大）3/8	1只
		三通（T型三通）Ø 6	4只
		三通（Y型減徑三通）Ø 8—Ø 6	1只
		四通Ø 6	2只
		L型（螺紋二通）601	2只
		L型（螺紋二通）602	2只
		氣孔塞頭Ø 6	10只
		生料帶	1個
		保險絲3A	2只
7	資料	氣動使用說明書	1冊

序號	分類	元件名稱	數 量
1	泵站實驗臺內	拖動直流電機	1
		專用直流電源及調速控制電路	1
		齒輪油泵	1
		油箱	1
2 3	組合透明元件（附件）	雙作用油缸（帶行程撞塊）	2
		彈簧回位油缸	1
		增壓油缸	1
		輔助油箱	1
		單向閥	2
		液控單向閥	2
		溢流閥（直動式）	2
		節流閥（直動式）	1
		調速閥	2
		順序閥	2
		減壓閥	1
		二位二通電磁換向閥	1
		二位四通電磁換向閥	2
		“O”型三位四通電磁換向閥	1
		“H”型三位四通電磁換向閥	1
		“M”型三位四通電磁換向閥	1
		二位四通行程換向閥	1
		三位五通手動換向閥	1
		壓力繼電器	1
		壓力表	3
		行程開關（常開、常閉）	2
		三通	7
		四通	3
		毛巾	2條
		油盤	1個
		透明液壓皮管 φ8	20米
		專用液壓油	5公斤
4	電器配件	220V電源線	1條
		電磁閥通用連接線	3條
		壓力繼電器插頭線	1條
5	工具盒	螺絲刀6×100（一字、十字）	各1把
		剪刀	1把
		活動板手	1把
		尖嘴鉗	1把
		內六角扳手M5	1把

液壓與氣動實驗室設備,液壓與氣動實驗室裝置,液壓與氣動實驗室
