模電數電技術綜合實訓裝置

模電數電技術綜合實訓裝置，模擬電子技術實驗設備主要承擔《電路分析基礎實驗》、《電子技術基礎實驗》、《模擬電子技術實驗》等相關課程的實驗教學，模擬電子技術實訓裝置主要在于培養學生工程實踐的能力及基礎電子儀器的基本原理及使用方法，等電路的工作原理及分析方法，使學生掌握基本放大電路、負反饋放大電路、集成運算放大器、振蕩器等電路的工作原理及設計方法。

二、技術指標：
1、工作電源：單相三線AC 220V±10% 50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1500㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、模電數電技術綜合實訓裝置的結構：

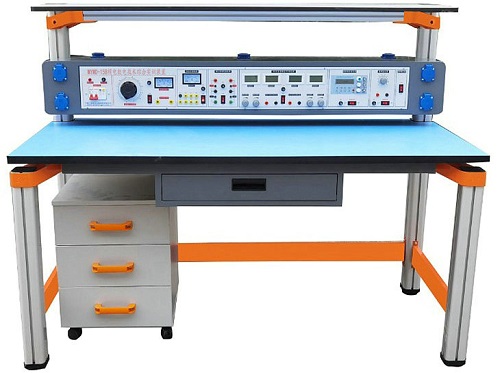

裝置由實驗臺主機箱、儀器架、實驗桌（裝有九孔萬能插件板）、移動矮柜、透明創新實驗?zāi)K、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。各實驗?zāi)K可根據實驗需求自由組合實驗。
（一）實驗主機箱結構：
實驗主機箱外殼尺寸：146×20×25cm ，外殼鋼質材料雙層亞光噴塑結構，裝有安全保護、交直流可調實驗電源，函數發生器/頻率計等。
1.電源及參數
1.1輸入電源:單相三線輸入
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
2.功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
3.單次脈沖:每次可輸出一對正負脈沖。
4.音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
5.外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸70mm×70mm高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。
（三）實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1400（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于150kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35cm×90cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件（共有1134孔）。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與主機箱、儀器架、電源控制箱組成一個完整的實訓屏。
五、模電數電綜合實驗臺實驗項目：

1．常用電子儀器的使用 2．晶體二極管的特性與檢測 3．晶體三極管的輸入、輸出特性 4．晶體管共射極單管放大器 5．射極耦合觸發器 6．RC耦合兩級放大器 7．負反饋對放大器性能的影響 8．場效應管放大器 9．差動放大電路 10．運算放大器指標測試 11．集成運算放大器的基本應用（多種模擬運算電路） 12．RC正弦波振蕩器--集成運算放大器非線性應用一 13．方波發生器-----集成運算放大器非線性應用二 14．三角波和方波發生器----集成運算放大器非線性應用三 15．LC正弦波振蕩器 16．變壓器耦合推換功率放大器 17．OTL功率放大	18．集成功率放大器。 19．電壓---頻率轉換電路。 20．單相半波、全波、橋式整流電路。 21．串聯型晶體管直流穩壓電源（設計性實驗） 22．集成直流穩壓電源。 23．單結晶管特性。 24．單結晶體管觸發電路。 25．晶閘管間單測試。 26．晶閘管可控整流電路（綜合性實驗） 27．函數信號發生器的組裝與調試（綜合性實驗） 28．萬用表的設計與調試（綜合性實驗） 29．電子門鈴電路----趣味性應用實驗一 30．電子報警電路----趣味性應用實驗二 31．光控簡易燈自動開關電路----趣味性應用實驗三 32．電子催眠器----趣味性應用實驗四 33．溫控電路----趣味性應用實驗五 ……自由設計
（二）數字部分
1．TTL集成邏輯門的參數測試 2．CMOS集成邏輯門的參數測試 3．TTL集電極開路門與三態輸出的應用 4．與門、或門、異或門邏輯電路測試 5．半加器、全加器電路實驗 6．RS、D、JK觸發器及JK與D觸發器的轉換電路 7．計算器 8．MSI移位寄存器及其應用 9．譯碼器及變換方式 10．?dāng)?shù)據選擇器及邏輯設計 11．用集成與非門構成單穩態觸發器和RC環形多諧振蕩器 12．利用門電路構成編碼器、分配器、選擇器 13．組合電路的設計之一	14．組合電路設計之二------顯示電路 15．同步時序電路的設計 16．計算機時序電路的設計 17．集成定時器測試及應用 18．D/A、A/D轉換器 19．電子秒表------大型綜合實驗。 20．二極管與門、或門電路 21．三極管"非門"電路 22．三極管"與非門"電路 23．三極管"或非門"電路 24．異步十進制加法計數器 25．異步十進制減法計數器 26．智力競賽搶答裝置------大型綜合實驗二 ……自由設計實驗

模電數電技術綜合實訓裝置
