制冷裝置維修與檢測實訓室建設目的及實訓內容

制冷裝置維修與檢測實訓室主要承擔城市熱能應用技術、制冷與空調技術、生物質能應用技術等專業的實踐教學、課程設計、畢業設計、技能鑒定等實踐內容，并可對校外開展企業行業的制冷與空調安裝維修工、中央空調操作員的技能培訓。
一、主要儀器設備：
實訓室設備包括變頻空調制冷制熱綜合實驗設備、電冰箱電氣控制實訓設備、電冰箱實物和常用的維修工具等。

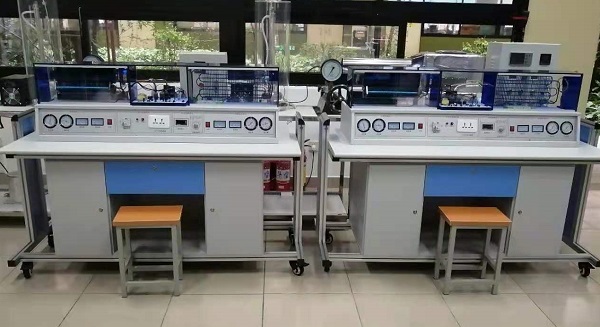

1、MYKT-07 變頻空調制冷制熱綜合實驗設備

本設備適合中等職業學校的制冷和空調設備運用與維修等專業的《制冷空調機器設備》《制冷空調裝置的安裝操作與維修》《制冷空調自動化》《空氣調節技術與運用》等程的教學與實訓。空調制冷制熱實訓臺采用了變頻技術，先將單相交流電源經整流橋整流成直流電，又經三相逆變橋把直流電“逆變”成頻率任意可調的三相交流電，自動控制壓縮機的速度達到節能的目的。另外新增加其它類型的空調、冰箱系統及電路十幾個機種，有利于學生更全面地掌握制冷制熱技術。分體空調為立體結構，前面為仿真室內機組，后部為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方面也進行了改進，前后格分開：前面為冷凍室，后面為電冰箱壓縮機、工作室、加裝溫度調節器。

為了克服冰箱、空調溫度顯示的問題，空調制冷制熱實訓臺又增加了教師故障演示軟件、巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷及制熱系統中各關鍵點的溫度。

功能特點:

1）線路絕對仿真。（與市場上的變頻空調的總體結構、性能完全一樣）

2）多點溫度采集、巡回檢測、數碼顯示。

①、空調器采用尖端純直流變頻技術節省能源，利于教學。

②、整體設計合理、緊湊，使實驗室視野更加開闊。

3）軟、硬件相結合，增加實驗項目。

4）純軟件模擬仿真制冷、制熱全過程。

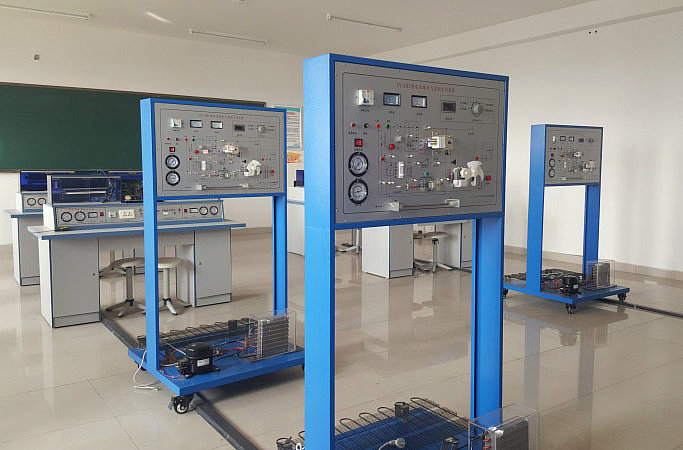

2、MYKT-5B制冷電路電氣控制實訓裝置

制冷電路電氣控制實訓裝置安裝有制冷管路設備，配各種電路原理圖，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。

功能特點:（以直冷冰箱為例）

1）實訓裝置直觀展示了直冷冰箱的系統結構、工作原理，可以清楚的觀測到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。

2）實訓柜集直冷式、電冰箱于一體，電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、電冰箱實訓的要求

3）系統采用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等），與實際裝置接軌。

4）裝置設有直冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。

5）可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
