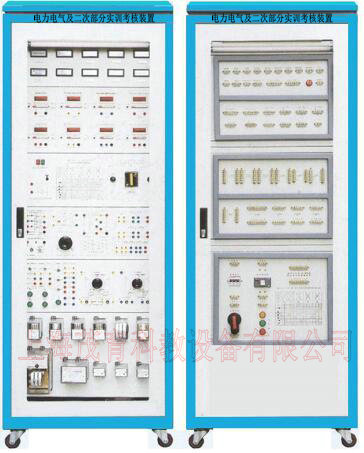

本裝置是為了適應高職高專教育改革與發展的需要，以培養技術技能型人才而開發的產品，其中電氣設備主要包括互感器和開關電器，采用實物，配有與該實物相關的安裝接線和運行操作，增強了感性認識，強化了現場應用知識；二次部分主要包括斷路器的控制回路與信號回路；中央信號和其他回路等。
本裝置適用于發電、供電和電力自動化等相關專業的實訓教學，也可供從事繼電保護及二次回路的設計、安裝和運行的工程技術人員參考。
二、技術參數：
1.輸入電源：三相五線～380V±10% 50Hz
2.工作環境：溫度-10℃～+50℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜3kVA
4.外形尺寸：800×700×2000mm
三、實訓項目：
（一）互感器實訓項目
1.電壓互感器特性測試
2.電壓互感器接線方式
3.電流互感器特性測試
4.電壓互感器接線方式
（二）開關電器實訓項目
1.塑殼斷路器的原理與接線
2.隔離開關的原理與接線
3.負荷開關的原理與接線
4.自動重合閘的原理與接線
（三）二次部分實訓項目
1.信號繼電器
2.中間繼電器
3.沖擊繼電器
4.閃光繼電器
5.斷路器的基本控制回路
6.斷路器的防"跳躍"閉鎖回路
7.燈光監測的斷路器的控制回路
8.燈光和音響監視的斷路器控制回路
9.有信號繼電器的信號起動回路
10.重復動作手動復歸的中央信號裝置
11.重復動作自動復歸的中央信號裝置
12.閃光信號裝置
（四）考核項目
1.音響監視的斷路器控制回路
2.不重復動作的中央信號裝置
3.自動重合閘前加速保護
