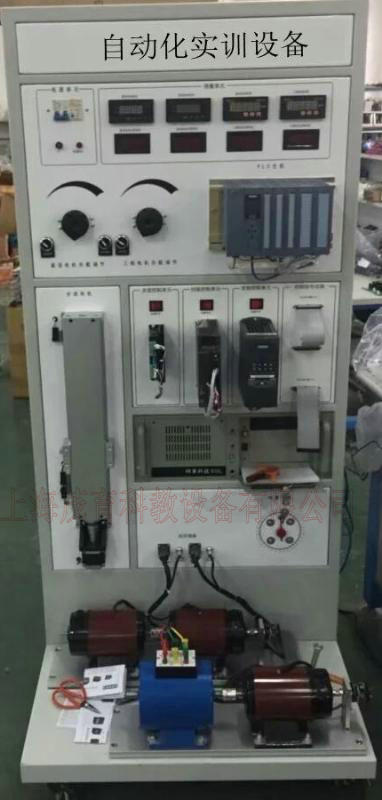

MY-35B自動化實訓裝置

自動化實訓裝置-產品概述：
自動化實訓裝置需按照人社部頒發的“維修電工技術等級標準”和“職業技能鑒定規范”的內容要求，結合技能大賽電氣安裝與調試項目的競賽規程，根據維修電工高級、技師培訓的實際情況建立集培訓學習、理論驗證、實訓操作、考核鑒定于一體的多功能實訓裝置。同時可以讓學生學會PLC 控制技術、步進控制技術、伺服傳動控制技術、傳感器技術、位置控制技術、機械傳動等技術，提高學生綜合應用PLC技術能力，主要用于電氣自動化設備安裝與維修、機電一體化等專業崗位的技能實訓與考核。
二、技術參數：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：環境溫度范圍為-10℃～+40℃，相對濕度＜85%（25℃），海拔＜2000m。
3.裝置容量：＜1.5kVA
4.實訓裝置為
三、每工位配元器件要求

序號	名稱	規格/型號	單位	數量	備注
1	交流電動機控制實訓模塊（兩臺三相交流異步電動機、一臺雙速電動機）	一臺交流異步電動機采用編碼器測速并顯示，一臺雙速電機采用霍爾開關測速	套	1	采用知名品牌
2	電機轉換端子實訓模塊	由黃綠紅強電座各4組，固定于1.2mm厚鋼板上，每組強電座絲印有電氣符號標識。	套	1	采用知名品牌
3	傳感器模塊	配行程開關2個，電感、電容、光電傳感器各1個	套	1	采用知名品牌
4	CPU	三菱3-48mr	套	1
5	變頻器	變頻范圍：0-400HZ,輸出電壓：380-650V,輸出功率：0.75-400W	套	1	三菱 d-720
6	指示燈模塊	DC24V 3紅、3黃、3綠	只	9	采用知名品牌
7	熱過載繼電器模塊	JRSID-25 0.63-1A	只	2	配底座
8	熱過載繼電器模塊	JRSID-25 1.6-2.5A	只	1	配底座
9	接觸器模塊	LC1-D0601M5N AC220V	只	8	三對常開一對常閉
10		LA1-DN22	只	8	采用知名品牌
11		DC24V繼電器	只	8	采用知名品牌
12	漏電保護器模塊	DZ47LE-32-4P 10A	只	1	采用知名品牌
13	開關電源模塊	CL-A-15-5	只	1	DC5V/3A
14	開關電源模塊	HS-100-24	只	1	DC24V/4.5A
15	按鈕開關模塊	Φ22-LAY16-AR11 紅色	只	5	三力
16		Φ22-LAY16-AG11 綠色	只	5	三力
17		Φ22-LAY16-CR11	只	1	三力
18		Φ22-LAY16-DB22	只	2	兩檔三力
19		Φ22-LAY16-DB22	只	2	三檔三力
20	接線排及線槽	SUK-1.5N	套	1	若干
21	觸摸屏	昆侖通態7寸	套	1
22	實訓平臺	由40x40mm型材、1.2mm厚網孔板組建門子結構	個	1

四、需要完成的實訓內容：
典型電機控制技術：
實驗一： PLC控制三相異步電機電機啟停
實驗二： PLC 控制電動機順序控制
實驗三： PLC 控制電動機點動和自鎖控制
實驗四：PLC 控制電動機星/三角啟動自動控制
實驗五： PLC控制三相異步電機正反轉
實驗六： PLC控制三相異步電機帶限位自動往返控制
變頻器控制實驗：
實驗一變頻器功能參數設置與操作
實驗二外部端子點動控制
實驗三設定頻率運行
實驗四變頻器控制電機正反轉
實驗五多段速度選擇變頻器調速
實驗六電位器控制變頻器外部電壓調速
實驗七基于PLC通訊方式的變頻開環控制

友情提示：
1、設備驗收：各采購單位收貨時請檢查自動化實訓裝置的貨品外觀，核實自動化實訓裝置的數量及配件，拒收處于受損狀態的自動化實訓裝置；

2、設備質保：茂育將為各采購單位提供自動化實訓裝置產品指導書和質保期，在質保范圍內提供對自動化實訓裝置的免費維修，超出條件承諾時提供對自動化實訓裝置的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>自動化實訓裝置選型錯誤或自動化實訓裝置購買數量錯誤，造成自動化實訓裝置的退換貨要求，將不被接受；

4、設備貨期：對自動化實訓裝置的發貨期為參考值，如您需要了解自動化實訓裝置的精確貨期，請與上海茂育公司的銷售人員聯系；

5、咨詢電話：如各采購單位對自動化實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關自動化實訓裝置的技術咨詢；
