MYZDH-1型自動化夾具綜合實驗臺

一、概述

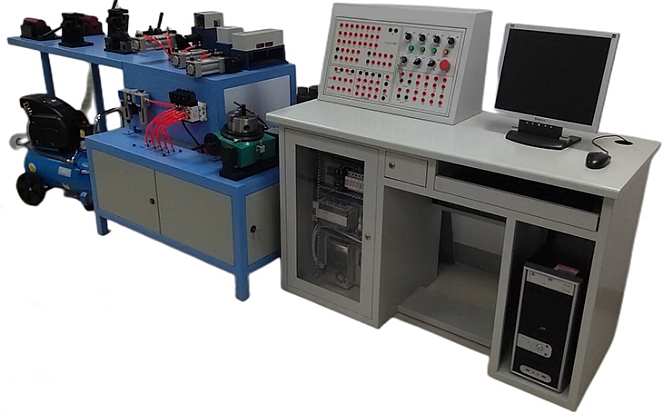

自動化夾具綜合實驗臺由計算機、電氣控制柜、夾具工作臺、氣動系統及軟件等部分組成。該設備基本上涵蓋了自動化生產中常見的夾具，是學生認識和掌握自動化夾具的組成結構、工作原理、設計方法以及控制方法的一種較為理想的教學實驗設備。
自動化夾具綜合實驗臺涵蓋：機械、電氣、氣動、傳感器、計算機控制技術及通訊、可編程控制器及控制、氣動控制系統、智能制造等方面，覆蓋面廣，綜合性強。自從推向市場以來，受到了高校、高職高專相關專業老師和學生的肯定和推崇，現已行銷全國各地，有很多學校購買了這種設備。

二、特點
1、實驗內容涉及機械、電氣、氣動、傳感器、計算機控制技術、智能制造等方面，覆蓋面廣，綜合性強
2、 各功能部件敞開性好，有利于加深學生的感性認識
3、通過多個模塊，靈活組成各種系統
4、實驗過程接近實際機電產品的組裝調試過程，實戰性強
5、學生可根據自己的構思進行創新設計
6、該設備具有安全可靠、清潔衛生的特點
三、面向課程
《智能制造技術基礎》、《機械夾具》、《先進制造技術》、《機電一體化控制技術與系統》、《智能制造裝備設計》、《可編程控制器的原理及應用》等。
其它用途
· 為本科生、研究生提供教學實驗場所
·  為本科生的課程設計、畢業設計及課外創新設計提供實驗場所
· 為教師和相關技術人員從事開發提供實驗平臺
· 為企業培訓工程技術人才和工程設備的維護管理人員
·  改善辦學條件，提高學校的知名度
四、技術參數
1、設備尺寸（長*寬*高）：3050*800*1100mm。(說明：該設備由三部分組成，可以拆開搬運。)
2、電源：220AV；功率：1000W。
3、配置建議：根據學生班人數，2-3人共1套。
五、配置清單
5.1設備的主要組成：
(1) PC機
(2) 夾具工作臺
●六點定位平臺及定位元件
●電動夾具：
1）電動三爪自定心卡盤
2）數控分度頭
3）數控回轉工作臺
●氣動夾具：
1）斜楔夾緊機構
2）鉸鏈夾緊機構
3）聯動夾緊機構
●手動夾具：
1）偏心夾緊機構
2）螺旋夾緊機構
（3）電氣控制柜
●可編程控制器（三菱公司）
●繼電器和接觸器（歐姆龍或斯耐德公司）
●步進電機控制系統（森創公司）
●分區式創新型控制面板（華中科技大學）
（4）氣動系統:空氣壓縮機（靜音）,氣動元件.
（5）軟件：控制軟件及所有實驗程序
六、基本實驗項目
1、PLC編程軟件的學習與使用實驗
2、PLC順序控制程序設計與調試實驗
3、步進電機定位控制實驗
4、PC與 PLC雙向通信程序設計與調試實驗
5、PC與 PLC兩極控制程序設計與調試實驗
6、六點定位平臺及定位元件實驗
7、手動夾具實驗
8、數控分度頭控制實驗
9、數控回轉工作臺控制實驗
10、電動三爪自定心卡盤控制實驗
11、氣動回路的拼接、調整和控制實驗
12、氣動聯動夾緊機構控制實驗
13、氣動鉸鏈夾緊機構控制實驗
14、氣動斜楔夾緊機構控制實驗
15、氣動夾具綜合實驗
16、自動化夾具的現場教學實驗

---
