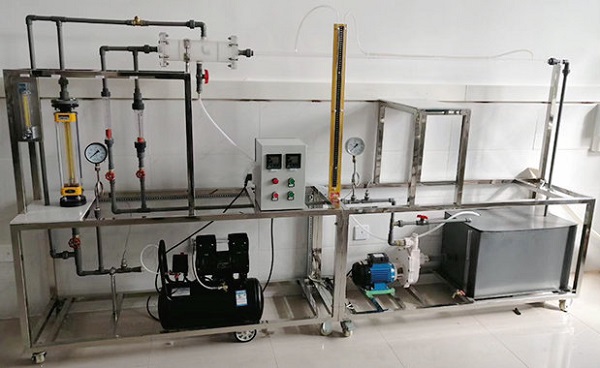

MYR-61汽液兩相流教學實驗裝置

汽液兩相流教學實驗裝置-產品概述
本設備由給水、空氣兩個子系統和試驗段構成：來自水箱的給水經水泵、流量計進入混合器；來自空氣壓縮機的空氣經流量計計量后進入混合器；空氣和水在混合器中被混合成具有一定截面含氣率的兩相混合物后流向?qū)嶒?yàn)段。
本設備主要用于對常溫下氣-水兩相混合物繞流特性的試驗研究。實驗中，可測量被繞流物體的受力、兩相卡門渦街的頻率、兩相旋渦發生體沿流動方向前后的壓差等參數隨兩相混合物流量、組分等參數的變化情況，也可用于其它氣-水兩相流動實驗。水流量范圍為1t/h~15t/h，截面含氣率范圍為0~60%。
二、實驗?zāi)康模?/strong>
本設備主要用于常溫下氣-水兩相流流型遷移特性的實驗，通過調節流經實驗段的氣、水流量，使實驗段由出現典型的彈狀流，進而轉變?yōu)榕轄盍�，直至形成典型的環狀流。通過可視化觀察流型轉換實驗過程、記錄該工況下的工質操作參數，對于工程上流型研究有著非常重要的意義。
三、主要配置：
有機玻璃管實驗段、循環管道、玻璃轉子流量計、空壓機、水泵、混合器、分離器、差壓計、壓力表、空氣減壓閥、溫度儀表、水箱、流量調節閥、不銹鋼實驗臺。
四、技術參數：
1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率1.5KW。
2、水泵參數：流量：30L/min ，揚程：20m，功率：750W
3、活塞式壓縮機：功率750W，排氣量36 L/min，工作壓力0.7MPa。
4、空氣壓力0.1～0.3Mpa，空氣流量2.5～25m3/h，水流量0.6～6m3/h。
5、有機玻璃管實驗段沿程阻力測量用±4000PaU型壓力計。
6、溫度由高精度溫度傳感器測量，高精度萬能信號輸入巡檢儀顯示。
7、外形尺寸：2500×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽液兩相流教學實驗裝置的貨品外觀，核實汽液兩相流教學實驗裝置的數量及配件，拒收處于受損狀態的汽液兩相流教學實驗裝置；

2、設備質保：茂育將為各采購單位提供汽液兩相流教學實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對汽液兩相流教學實驗裝置的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>汽液兩相流教學實驗裝置選型錯誤或設備購買數量錯誤，造成汽液兩相流教學實驗裝置的退換貨要求，將不被接受；

4、設備貨期：對汽液兩相流教學實驗裝置的發貨期為參考值，如您需要了解汽液兩相流教學實驗裝置的精確貨期，請與上海茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對汽液兩相流教學實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽液兩相流教學實驗裝置的技術咨詢。
