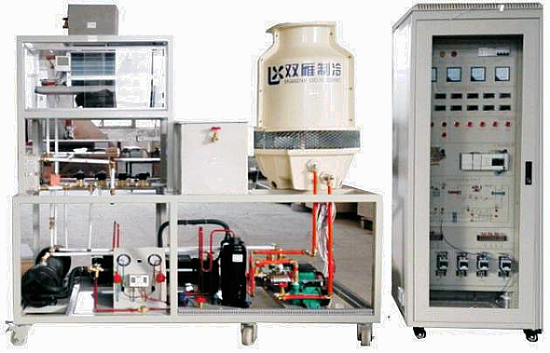

MYR-46蓄冷空調制冷技術實訓裝置

蓄冷空調制冷技術實訓裝置-是利用夜間低谷負荷電力制冰儲存在蓄冰裝置中，白天融冰將所儲存冷量釋放出來，減少電網高峰時段空調用電負荷及空調系統裝機容量，它代表著當今世界中央空調的發展方向。該實訓裝置是根據《蓄冷空調系統原理、工程設計及應用》、《蓄能空調技術及其發展》等課程的實踐教學而開發設計的新型實訓設備。整個裝置采用直接蒸發制冰系統，系統主要由制冷機組、蓄冰裝置、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。適合各院�？照{(diào)工程專業、建筑環境與設備工程等專業相關課程的實訓教學。
二、蓄冷空調制冷技術實訓裝置特點:
1、本裝采用工業現場的真實蓄冷空調部件，與實際應用接軌；
2、蓄冷空調系統可組成蓄冷運行、取冷供冷運行和常規空調運行三種運行工況；
3、本裝置將直接蒸發制冰蓄冷、制冷劑內融冰取冷及大溫差過冷有機結合為一體。
4、系統結構簡單緊湊、蓄冷取冷方便、控制靈活有效。
5、蓄冰工況選擇模式，主機向冰槽供冷，夜間錯峰用電。
6、融冰工況選擇模式，日間冰槽供冷，達到節能效果
7、主機工況選擇模式，由主機直供冷，滿負荷運行
三、技術性能：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃；相對濕度＜85%(25℃)；海拔＜4000m
3、裝置容量：＜4kVA
4、制冷劑：R22
5、載冷劑：乙烯乙二醇水溶液
6、安全保護：設有電流型漏電保護、接地保護，安全符合國家標準
四、裝置配置：
1.實訓臺：采用不銹鋼結構，結構清晰、緊湊。
2.控制柜：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器(PLC主機)、接觸器、熱保護器等控制元件。面板上面有總電源控制開關、電壓表、電流表、手動旋鈕開關、工作狀態指示燈、系統流程圖及PLC主機單元。
3.交流電源控制：三相四線制AC380V電源供電，并設有漏電保護器控制控制屏總電源。
4.控制系統：控制系統由電氣控制、PLC可編程控制器、計算機組態監控組成。
5.系統基本組成：主要由制冷機組、蓄冰裝置、乙二醇泵、電磁閥、板式換熱器、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。
6.電源電壓指示：提供系統電網監控交流電壓表、交流電流表，制冷機組運行交流電流表等。
7.制冷系統壓力指示：提供2只真空壓力表和1只雙組壓力控制器，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力變化；對壓縮機起到保護作用。
五、實訓項目：
1、蓄冷空調系統結構及工作原理
2、蓄冷空調啟動、運行和調試
3、蓄冷空調運行工作情況記錄、運行參數檢測
4、蓄冷空調的控制流程和控制原理
5、可編程控制器的編程、調試和應用
6、認識中央空調的結構及設備的實訓；
7、中央空調啟動和停止的實訓；
8、中央空調的運行、調節操作實訓；
9、對中央空調的運行工況及各運行參數進行檢測實訓；
10、對可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
11、配套壓力變送器、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空12.調的運行參數進行采集、實時監控等實訓；
13、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能；
14、網絡遠程控制實訓；
15、網絡的安裝及設置實訓；
五、基本配置：

序號	名稱	單位	數量	備注
1	壓縮機（3P）	臺	1	谷輪低溫300C半封閉壓縮機380V/50HZ
2	定制一次蒸發器	只	1	3P干式
3	模擬鍋爐	臺	1	1000W冬天供熱
4	儲液器	個	1	2L
5	工況換向閥	套	4	DN20蓄能切換
6	冷卻水系統	套	1	系Y型過濾網(材質：黃銅、進出口管徑20mm)、閘閥(材質：黃銅、進出口管徑20mm)、單向閥(材質：黃銅、進出口管徑20mm)接頭采用鋁塑管和銅接頭
7	冷凍水系統	套	1	Y型過濾網(材質：黃銅、進出口管徑20mm)、閘閥(材質：黃銅、進出口管徑20mm)、單向閥(材質：黃銅、進出口管徑20mm) 接頭采用鋁塑管和銅接頭
8	乙二醇泵	套	1	輸出功率：370W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm
9	全銅手閥	只	4	管道
10	高低壓表	只	2	1.5MP、3.0MP各一只
11	膨脹閥	只	1	丹佛斯3號蕊，
12	繼電器	只	1
13	蓄冰水箱400*300*300	只	1	定制、不銹鋼水箱外部包有保溫板，內置冰槽
14	冷卻水泵	臺	1
15	中央空調控制閥	只	1	60S時間開關
16	3噸冷卻水塔	只	1	冷卻塔（冷卻水量：3m3/h、外形尺寸：Φ70×113cm、電機功率：0.18KW）、冷卻水泵（輸出功率：200W、輸入功率：400W、額定轉速：2850rpm、額定流量：3T、額定揚程：10m、進出口管徑：25mm(1″)）、水流開關（進出口管徑：20mm）
17	過濾器3/8	個	1
18	視液鏡3/8	個	1
19	中央空調控制器	個	1	液晶屏，無遙控功能
20	水路截止閥，升降式手輪閥，全銅1/2	只	6	全銅水閥
21	交流接觸器	只	5	220V
22	冷凝器水炮	只	1	3P
23	中央空調板式換熱器3P	套	1	內部溶液為水。乙二醇泵板式換熱器 （單片換熱面積：0.023m2、最大流量：4m3/h、材質：不銹鋼、設計溫度：-195℃～220℃
24	冷卻風機	個	1	300MM
25	不銹鋼補水水箱	套	1	規格：400*300*350
26	鋼架（含水箱支架）	套	1	規格：2000*1000*800
27	配電控制柜，網絡式機柜	臺	1	規格：1800*700*700
28	制冷水泵350W	個	1	輸出功率：350W、額定轉速：2850rpm、額定流量：38L/min、額定揚程：10m、進出口管徑：25mm(1″)
29	微機與控制柜通訊連接線	條	1
30	風機盤管	套	1	三檔調速、接口25MM，額定轉速：2850rpm量500，蒸發面積1平米
31	中央空調控制實訓軟件	套	1	茂育配套
32	實驗操作指導書	套	1	茂育配套
33	中間繼電器	只	8	24V
34	PLC，F(xiàn)X3U-32M	臺	1
35	數據采集系統 溫度采集模塊	套	1	FX2N-4AD-PT
36	壓力采集模塊	塊	1	FX2N-2AD
37	壓力變送器	只	2	0-10V
38	溫度傳感器	個	4	PT100
39	可移動式學生終端計算機臺架	套	1	（鋼木結構≥材500×550×900 mm）
40	直流開關電源	套	1	茂育配套
41	工業組態軟件	套	1	茂育配套
42	PLC編程軟件	套	1
43	中央空調PLC應用程序	套	1
44	中央空調組態應用程序	套	1
45	其他配件其他配件	套	1	活動扳手（0-250mm)，十字螺絲刀、內六角扳手
47	計算機，品牌電腦，配置不低于CPU Intel酷睿2雙核E7500/內存 2G DDR2/硬盤320G/聲卡全雙工/DVD刻錄/17寸液晶顯示器/網卡/4個以上USB/WindowsXP操作系統。	套	1	電腦用戶自配



---
