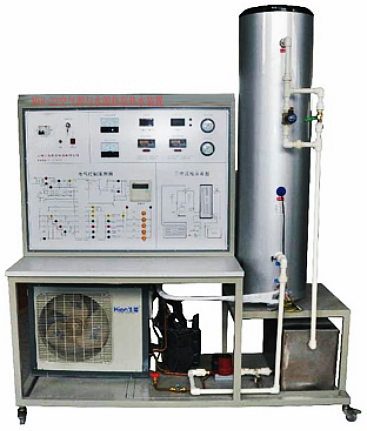

MYR-22空氣源與水源熱泵熱水裝置
空氣源與水源熱泵熱水裝置-是了解熱泵的工作原理，通過對空氣源與水源間的切換，了解這兩種熱泵系統的性能與特點。通過測定水溫、流量、電流、電壓等參數，獲得熱泵系統的熱利用率，分析空氣或水源溫度變化對熱泵系統性能的影響。
二、裝置特點:
1、系統機組配備高低壓保護系統、過載保護、缺相保護、化霜功能等多重保護，確保系統安全、可靠、穩定的運行，不影響教學課程。
2、整機系統采用全自動智能化控制，操作方便，水溫、水位、開、關、時間均可以由用戶自由設定，整機采用斷電自動記憶功能，不用每次重復操作，方便實用。
3、本實驗裝置采用頂級壓縮機，優質銅件鍛造的熱交換器，熱交換效率高，安全可靠。水箱采用先進的拉絲銀工藝，將時尚與頂級科技結合在一起，設備外觀美觀大方，水箱內膽采用304不銹鋼制造，經久耐用，不容易腐蝕、損壞。
4、系統采用工業用空氣源熱泵熱水機組，與工業實際設備相一致，讓教學與實際應用接軌。室外主機采用加厚鈑金烤漆型，耐受不同的實驗環境，長期有效的工作，不會生銹腐蝕。
5、整套實訓裝置集空氣源熱泵熱機系統、電氣控制系統、故障模擬系統于一體，工藝系統真實完整,結構清晰、緊湊，充分滿足學生對實訓的要求。
6、實訓裝置直觀展示了熱泵型熱水器的系統結構、工作原理，可清楚的看到制熱循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵系統的實時工作狀態一目了然。
7、可模擬工業實際問題進行故障設置，學生根據工藝流程分析故障可能產生的原因，確定故障發生的范圍，并進行排故實訓。
8、設備管路：設備在原貌基礎面不改變其性能的情況下把原有制冷管路合理的整體移動到實驗臺加上，并加裝了，高低壓力保護器，工質液體可視鏡，管路上采用不同的顏色，高壓管為紅色，低壓管為藍色，
9、壓力保護設備：防止教學過程中學生加入的制冷劑過多，或者過少而引起的設備工作不正常
二、技術性能：
1、輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz，
2、工作環境：溫度-10℃～+40℃， 相對濕度＜85%(25℃)， 海拔＜4000m
3、裝置容量：小于等于1.5kVA
4、低噪音循環水泵參數： 流量：20L/min ，揚程：12m，功率：120W。
5、不銹鋼水箱，容積：100L，有蓋密封，配有液位顯示裝置；
6、板式換熱器：板式換熱器換熱面積0.56m2
7、制冷劑：R22
8、制熱量：3kW
9、重 量：200kg
10、外形尺寸（大約）：150cm×60cm×164cm，帶移動雙剎車輪
11、安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
三、基本配置及功能：
實訓裝置主要由控制屏、實訓桌、熱泵機組等組成。
1、實訓桌：
實訓桌采用優質工業鋁型材組建而成，外形美觀、耐腐蝕、結構強度高。桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗臺采用優質雙層亞光密紋噴塑鈑金件；實訓桌還設有四個萬向輪，便于移動和固定。
2、控制屏：
采用鐵質雙層亞光密紋噴塑結構，優質亞克力面板，面板上激光雕刻有熱泵機組系統工藝流程圖，工藝流程原理圖永不磨損，清晰、立體。面板上設有明確標識及相應指示燈，便于學生分析觀察。
3、電源控制部分：
交流電源：提供控制屏以及熱泵機組工作所需的單相交流電源，可由電源總開關來控制。配有三位半數字式交流電壓表和交流電流表，可指示輸入電網電壓值以及系統工作電流值。
4、測量?jī)x表：
（1）數字式電壓表：0～250V
（2）數字式電流表：0～10A
（3）真空壓力表：-0.1～1.5MPa
（4）真空壓力表：-0.1～3.5MPa
（5）數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃
5、熱泵機組：
包含1匹全封閉制冷壓縮機、冷凝器、視液鏡、干燥過濾器、膨脹閥、手閥、蒸發器、壓力控制器、除霜溫控器等構成。另外系統還配備有儲水水箱，以利于學生在做實訓的過程中水的再循環利用。
四、實訓項目：
1、熱泵機組系統的認識和了解
2、熱泵機組系統啟動、運行、調試、保護技術的實訓
3、熱泵機組運行工況和運行參數的檢測及分析
4、熱泵機組制熱量、性能系數的計算與分析
5、熱泵機組系統故障的設置和檢測
友情提示：
1、設備驗收：各采購單位收貨時請檢查空氣源與水源熱泵熱水裝置的貨品外觀，核實的空氣源與水源熱泵熱水裝置及配件，拒收處于受損狀態的空氣源與水源熱泵熱水裝置；
2、設備質保：茂育將為各采購單位提供空氣源與水源熱泵熱水裝置說明書，在質保范圍內提供對空氣源與水源熱泵熱水裝置的免費維修，超出條件承諾時提供對空氣源與水源熱泵熱水裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е驴諝庠磁c水源熱泵熱水裝置的選型錯誤或購空氣源與水源熱泵熱水裝置數量錯誤，造成空氣源與水源熱泵熱水裝置的退換貨要求，將不被接受；
4、設備貨期：對空氣源與水源熱泵熱水裝置的發貨期為參考值，如您需要了解空氣源與水源熱泵熱水裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對空氣源與水源熱泵熱水裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關空氣源與水源熱泵熱水裝置的技術咨詢。
