MY-PV51太陽能LED路燈
一、太陽能LED路燈-產品使用特點：
太陽能路燈是以太陽能作為電能供給，蓄電池儲存電能提供夜間道路照明用電的產品。照明光源采用高光效的LED設計，具有亮度高、安裝簡便、工作穩定可靠、無需敷設電纜不消耗常規能源、使用壽命長等特點，屬于當今國家大力提倡和開發利用的綠色、節能、環保的新型能源道路照明產品。
該產品主要應用于城市道路、小區道路、工業園區、景觀亮化、旅游風景區、公園、庭院、綠化帶、文化廣場、步行街、健身休閑廣場等場所的照明。
二、技術參數：
○ 產品規格：燈頭高度6m，總高度7m；
○ 燈體：鋼結構（熱鍍鋅/噴塑）
○ 光伏電池功率：140Wp；
○ 蓄電池類型： 12V150AH（鉛酸免維護）。
○ 控制系統：SLT-15A控制器；
○ 光源：LED30W；
○ 燈啟動光照度：≤25LuX；
○ 工作時間：8小時/天，連續7個陰雨天正常照明(不同地區有差異)。
○ 環境溫度：-20℃～50℃ ；
○ 環境濕度：≤90％；
○ 抗風力：≥100km/h。
三、安裝、使用注意事項
○ 在安裝使用前請?jiān)敿?xì)閱讀太陽能路燈說明書！
○ 在安裝的位置預埋水泥基座，將本產品底座固定在預制基座上即可。
○ 安裝時應將光伏電池組件的傾斜面朝向南方，不受任何障礙物遮擋。
○ 切勿碰撞光伏電池板面，以免造成光伏電池的損壞。
○ 雖然蓄電池在出廠前已充好電，但有可能您購回后放置時間過長，電量不足，故使用前，燈具需要在晴天陽光下連續充電兩天后，方可正常工作。
○ 使用后的報廢蓄電池不應亂丟，而應交回電蓄池經銷商作再生回收。
四、系統維護
○ 日常應及時清除光伏電池板面上的灰塵及積雪，以利于正常充電。
○ 為保證光源的發光效率，至少應當每季度擦拭燈罩一次。
○ 每月至少檢查一次電纜線和燈線，看有無破損。
○ 經常檢查箱體前部的反映電池充放電狀態的信號指示燈。
五、不能正常發光故障處理
○ 太陽能燈具只有在光線很弱時才會啟動發光，如果燈具周圍的光線太強，燈具發出的光可能很微弱，甚至不發光，這是正常現象，無需修理。
○ 太陽能電池是否有遮擋物。
○ 無輸出,檢查保險絲是否已損壞 。
○ 不能充電,檢查蓄電池以及太陽能電池接線是否連接正確，或松動。
○ 在任何狀況下，如發生問題，請立即與經銷商或服務中心聯系！
六、售后服務和維修
○ 按使用說明書正確使用下，主要部件保修時間：
蓄電池3年;LED光源2年;電池組件5年;控制器2年。
○ 因地震,洪水,雷電,等自然災害,不是因產品質量問題造成的火災,第三方操作,失盜,損壞,意外事故或在不正常情況下使用(如不正確的操作或其他問題)引起的損失不承擔任何責任。
○ 本公司提供熱線電話回答用戶的各種問題，售后服務電話021-61482206；另用戶可以通過傳真021-61482205；等方式聯系。
七、產品清單(單臺)
|
序號 |
部件名稱 |
配套規格 |
單 位 |
數量 |
|
1 |
太陽能電池組件 |
工作電壓17,5V;功率140W;轉換效率16%; M8螺栓8套 |
塊 |
1 |
|
2 |
電池組件調節支架 |
□ 固定框1個; ◎ 傾角和方向調節軸1個;高度1m |
套 |
1 |
|
3 |
光源 |
鋁合金壓鑄燈頭1個;30WLED光源1個; 白光 |
套 |
1 |
|
4 |
路燈桿 |
主桿6m.厚度4㎜,含:光源,電池組件,線束26m;規格2.5㎡ |
套 |
1 |
|
5 |
燈頭臂 |
挑臂1.2m長1個;固定連接片2個;M10螺栓4個 |
套 |
1 |
|
6 |
智能控制器 |
SLTK-10單路～15A雙路 |
個 |
1 |
|
7 |
過橋連接端子 |
8路,可連接6㎡蓄電池連線和光源,電池組件,2.5㎡線束 |
套 |
1 |
|
8 |
蓄電池 |
鉛酸免維護12V/150AH（480×170×230㎜） |
個 |
1 |
|
9 |
ABS塑料蓄電池箱 |
500×280×280㎜ 含:上蓋,下箱,防水膠墊,穿線管,螺栓1套 |
套 |
1 |
|
10 |
鋼筋基礎罐籠 |
鋼筋￠22;長420×寬300×高600㎜;重量6Kg;M22螺帽4套 |
套 |
1 |

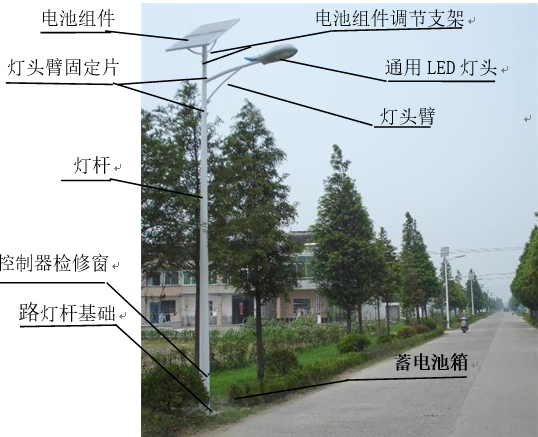

八、路燈安裝
1、安裝條件
1、1、太陽能路燈必須安裝在光照充足和全天候無遮擋的地方。太陽能電池組件須面朝正南面，保證最大的受光面積。
1、2、太陽能路燈盡量避免靠近熱源和有放射性物質的地方，以免影響燈具的使用壽命。
1、3、太陽能路燈安裝位置基礎的下方應避免有電纜和各類管道。
1、4、太陽能路燈上的電池組件在夜晚一定要避免有高桿燈強光的照射，不然會影響啟動。
1、5、太陽能路燈正常工作環境溫度應在零下20度～零上60度的環境中工作。在西部地區的應用，應適當加大蓄電池的容量。
2、混凝土基礎

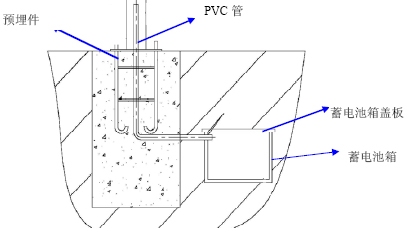

2、1、地基預埋件的準備。
2、2、根據當?shù)氐耐临|(zhì)情況和所安裝的位置開挖約1立方米的坑。
2、3、蓄電池地埋箱位置距燈桿約為0.5米。
2、4、地基預埋件放入地基澆筑坑的中間，將PVC塑料管的一端放在蓄電池箱內，在將PVC塑料管的另一端放在基礎結構件固定底版中心穿出0.2米。一切準備就緒，用C20混凝土澆灌后用震動棒震動即可。
3、電池組件支架安裝
3、1、太陽能路燈電池板有1～2塊組成一個組件，按使用手冊要求配置即可。
3、2、先打開電池組件支架，將所適配組件放入框架內，調整平整后用螺絲固定即可。
3、3、先將電池組件上的線束插接件調整好后在與主燈桿內電池組件線束插接件合插即可。
3、4、檢查支架方向調節軸上的固定螺螄后,在插入主燈桿內調節方向自如即可。
4、燈頭臂安裝
4、1、先將主燈桿上供燈頭臂的電源線束連接插片,與燈頭臂線束插接件,合插即可。
4、2、在將燈頭臂調整方位后,用螺螄加防震墊片固定在主燈桿上,擰緊后即可。

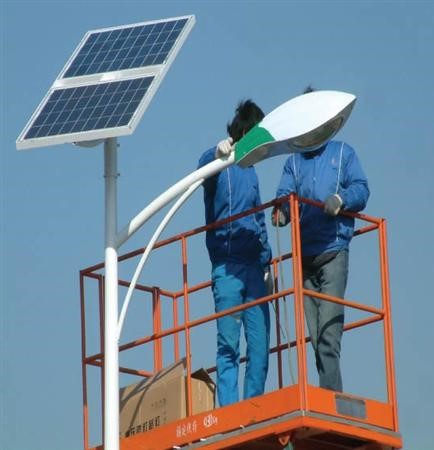

5、LED燈頭安裝
5、1、先將燈頭臂線束插接件拉出，與燈頭線束接插接件連接,合插即可。
5、2、其次理順線束,用扎帶扎好,在將燈頭固定在燈頭臂上,燈口調平后,螺螄擰緊即可。
6、控制器的安裝
6、1、配套控制器是專為太陽能路燈而設計的。主要功能有：PWM脈寬調制充電方式， 自動識別12V或24V，可單路輸出也可雙路輸出，具有過充、過放、短路、過載、反接等方面的保護。根據鉛酸或膠體蓄電池不同的特性可設置高精度的溫度補償。
6、2、太陽能路燈控制方式：主路：光控開＋時控關。輔路：光控開＋光控關。
6、3、用戶可以根據自己的實際情況，設置輸出控制方式，其次將控制器固定在檢修窗內，并加以固定。
7.蓄電池組安裝
7、1、首先檢查每個蓄電池極柱上是否有固定螺絲，在將蓄電池按配置要求串聯或并連。
7、2、蓄電池極柱與電源線連接處螺螄一定要壓緊，否則在工作中接觸不好會產生火花。
7、3、蓄電池電源線連接好后再與控制器連接。

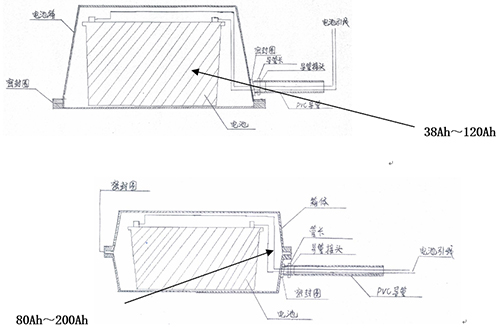

7、4、不同的蓄電池應配不同型號的ABS塑料箱，以下是安裝示意圖。
8.燈桿吊裝
8、1、燈桿起吊之前，首先檢查各部位螺螄是否上緊，燈頭安裝是否端正，太陽能組件調節部位螺螄是否上緊，避免吊裝時轉動損壞其他部件。
8、2、起吊安裝后，首先調整好燈頭和所照路面的方位，然后上緊底座上的螺母。
8、3、打開檢修窗，將控制器放入燈桿內固定。
9.系統配線連接

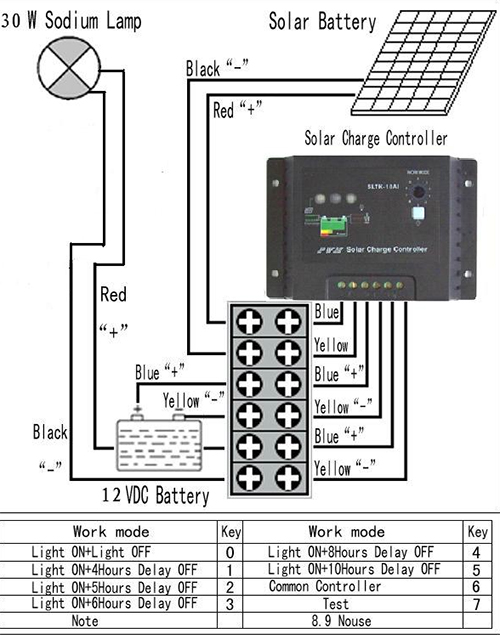

9、1、按配線上的標識，確定各組導線，將按循序連接到過橋端子上，蓄電池、光電池、光源。
9、2、請將蓄電池的＋－極與過橋端子蓄電池＋－極連接，連接正確指示燈(2)應亮，切不可將極性接錯損壞控制器。
9、3、在將燈具負載的＋－極與過橋端子負載的＋－極連接。（注意：＋-極，不要反接，以免燒壞在線應用的光源）。
9、4、最后連接太陽能電池組件，注意＋-極，不要反接，如果有陽光，充電指示燈（1）應亮或閃爍。否則，需檢查連接對與否。
九、系統調試說明
1、系統調試

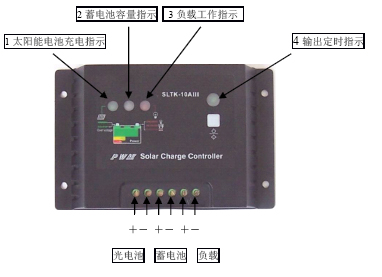

1、1、太陽能充電指示
（1）：白天指示燈為綠色時，表示太陽能電池對系統蓄電池正在充電。閃時表示已充滿。
1、2、系統狀態指示
（2）：指示燈為綠色常亮?xí)r，表示蓄電池電壓在正常范圍；充滿后為綠色慢閃；當指示燈為橙黃色時，表示蓄電池電壓進入欠壓狀態；當指示燈變?yōu)榧t色時，表示蓄電池電壓進入過放電壓狀態；此時控制器將自動關閉輸出，當電池電壓恢復到過放返回電壓時，將自動開通輸出。系統狀態指示燈，變?yōu)榫G色。當指示燈為紅色閃爍時，表示過壓或欠壓，負載，過載或短路，控制器將關閉輸出。此時系統狀態指示燈熄滅。若需要工作，需重新連接蓄電池或等到第二天恢復。
1、3、負載故障指示
（3）：黃色指示燈亮?xí)r，表示負載有短路故障，用戶應當仔細檢查負載連接情況，斷開有故障的負載后，重新連接蓄電池或等到第二天才可以正常工作。
1、4、光啟動點設置按鍵
（4）：作為設置光啟動點按鍵，工廠出廠時已設置好。
1、5、一切正常后將撥碼開關調到6上，此時燈會點亮，檢查各路工作是否正常，正常后將撥碼開關逆時針調到你所需要的工作時間上，燈會即可熄滅，系統調試結束。
2.太陽能路燈不能正常發光故障處理
2、1、太陽能燈具只有在光線很弱時才會啟動發光，如果燈具周圍的光線太強，燈具發出的光能很微弱，甚至不發光，這是正�，F(xiàn)象，無需修理，排除光照自動恢復。
2、2、蓄電池電壓在正常范圍內，負載有輸出燈不亮光源損壞，更換新的光源恢復。
2、3、輸出開路或短路接地，檢查輸出連接線插接部分及燈頭與光源接觸是否松動和脫扣。2、4、蓄電池開路，檢查蓄電池與控制器之間連接線是否可靠。
2、5、連續陰雨天數超過系統設計天數,蓄電池低于10.5V進入欠壓保護狀態,連續晴天后自動恢復。
2、6、太陽能電池組件開路或短路造成控制器對蓄電池未能充電，造成欠壓，檢修恢復后即可。
2、7、蓄電池短路造成欠壓和損壞，修復或更換蓄電池。
2、8、光源在設定以外的時間亮，太陽能電池組件有遮擋物拿開后即可熄滅，日全食延續時時間過后，天空恢復光亮后，燈延時10分鐘后熄滅。
2、9、光源在任何時間內常亮，檢查控制器，先斷開光源、電池組件，再斷開蓄電池，工作指示燈全部熄滅，接上蓄電池上電，容量指示燈點亮，燈延時10分鐘后光源點亮，接上光電池，充電指示燈點亮，燈延時10分鐘后光源熄滅。調節撥碼開關到6上，燈自動點亮，逆時調節撥碼開關至所需時間數，光源即可熄滅，說明工作正常，否則控制器已損壞，更換后恢復正常。
友情提示：
1、設備驗收：各采購單位收貨時請檢查太陽能LED路燈的貨品外觀，核實的太陽能LED路燈及配件，拒收處于受損狀態的太陽能LED路燈；
2、設備質保：茂育將為各采購單位提供太陽能LED路燈說明書內的質保條件和質保期，在質保范圍內提供對太陽能LED路燈的免費維修，超出條件承諾時提供對太陽能LED路燈的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>太陽能LED路燈的選型錯誤或購太陽能LED路燈數量錯誤，造成太陽能LED路燈的退換貨要求，將不被接受；
4、設備貨期：對的太陽能LED路燈發貨期為參考值，如您需要了解太陽能LED路燈的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對太陽能LED路燈有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關太陽能LED路燈的技術咨詢。
