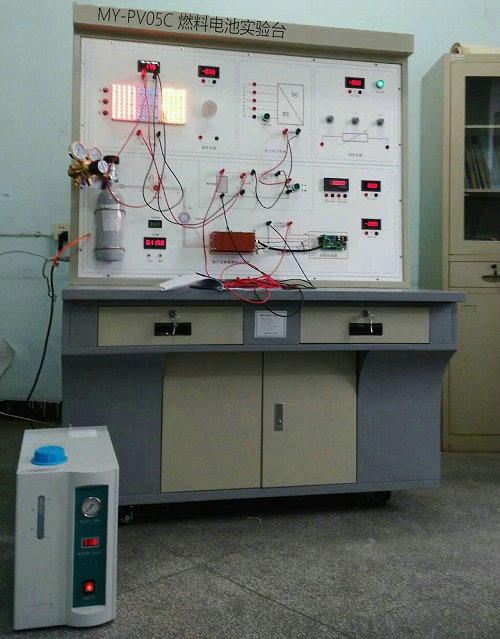

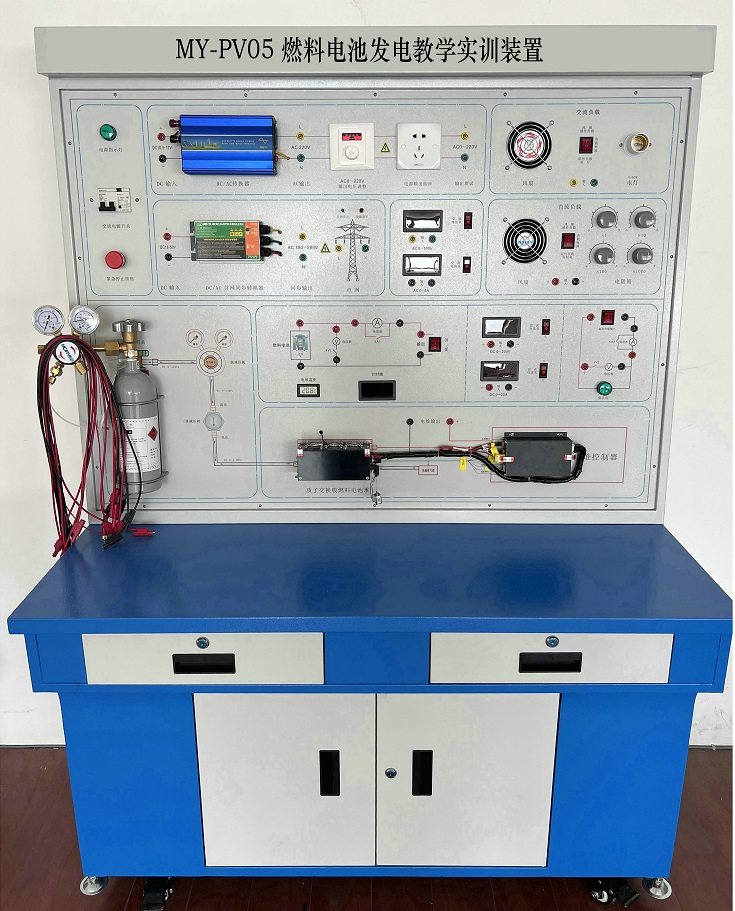

MY-PV05A燃料電池發電教學實訓系統
燃料電池發電教學實訓系統-概述:
質子交換膜燃料電池是一種將燃料氫氣作為還原劑與空氣中的氧氣作為氧化劑進行電化反應，并將化學能直接轉換成電能的高效發電裝置（化學反應式為H2＋1/2O2® H2O）。燃料電池可以作為發電站或車輛的動力源。燃料電池與內燃機相比，最突出的優點是高的能量轉化效率和極低的環境污染，在現實生活中電能是一種清潔的能源，因此燃料電池輸出的是清潔的能源。主要面向職高、大學、研究生、以燃料電池發電為主課題的研究和培訓。
系統由自吸式PEM燃料電池堆、金屬氫化物氫瓶及其組件燃料電池控制器、直流線性負載，交流線性負載，直流感性負載和測試儀表組成。
|
編號 |
組件 |
說明 |
|
1 |
自吸式PEM燃料電池堆 |
用來作為電能的輸出 |
|
2 |
金屬氫化物氫瓶及其組件 |
用來給燃料電池提供氫燃料 |
|
3 |
線性負載電流表 |
用來測量直流負載電流 |
|
4 |
線性負載電壓表 |
用來測量直流負載電壓 |
|
5 |
交流電壓表 |
用來測量交流離網、并網運行過程中負載電壓 |
|
6 |
交流電流表 |
用來測量交流離網、并網運行過程中負載電流 |
|
7 |
計時器 |
用來累計氫瓶使用時間 |
|
8 |
溫度表 |
用來反映電堆周?chē)h(huán)境溫度 |
|
9 |
線性電阻負載箱 |
用來作為阻性負載 |
|
10 |
電機/軸流風扇 |
用來作為感性負載 |
|
編號 |
組件 |
說明 |
|
1 |
DC/DC電源模塊（9V） |
儀表供電 |
|
2 |
DC/DC電源模塊（12V） |
將燃料電池輸出波動直流電轉化為12V直流電 |
|
3 |
燃料電池控制器 |
控制燃料電池風扇轉速和定時排氣 |
二、燃料電池發電教學實訓系統-各部件參數：
◆ 燃料電池
燃料電池是本教學平臺的核心組成部分，將氫瓶供給的氫氣轉換成電能，供負載使用。
產品優勢:具有重量輕，體積小，便于攜帶；靜音設計；結構簡單，可靠性高：?jiǎn)?dòng)速度快，響應時間短，適合于各種應用環境；環境適應性好，適應各種天氣變化；
其規格如下：
◆ 電池功率為50w；
◆ 開路電壓為15～30V；
◆ 工作電壓為11V時，電流為4.15A，電池溫度為41.5℃；
◆ 風機電壓為10.5V；
◆ 尾氣排放閥排氣間隔為12秒，每次排氣時間為0.3秒。
燃料電池安裝要注意通風，確保空氣順暢流通，有助與反應空氣的吸入和電池的散熱。安裝時將燃料電池平放，風扇朝上，散熱口朝下，尾氣排放口通過排氣管接電池閥，接上燃料氣瓶即可發電。
◆ 金屬氫化物氫瓶
◆ 金屬氫化物氫瓶用來給燃料電池供應燃料，其規格為：
◆ 貯氫容量（ 20℃）： 500L
◆ 放氫流速（ 20℃）： >5L/min
◆ 放氫壓力（ 20℃）： ≥0.3MPa
◆ 使用環境溫度：0～60℃
◆ 產品氫純度：99.99％～99.9999％
◆ 原料氫： ≥98％（普通工業氫）
◆ 充氫壓力：2.0～3.0MPa
◆ 充氫環境溫度：0～40℃
◆ 熱交換方式：空氣自然對流或強制對流
◆ 重量：4.5kg
◆ 外形尺寸：長420mm，直徑50mm
◆ 金屬氫化物氫瓶具體使用規則見附件B。
鋼瓶（帶減壓閥門和壓力表）
用來給金屬氫化物充氣，使用使要符合氫氣使用安全技術規程(GB 4962-85) 。
本實驗系統可以使用如下規格瓶裝氫氣：
◆ 容積：4L
◆ 壓力：15MPa
◆ 氫氣純度：99.999％高純氫
◆ 減壓器規格：最大輸入壓力（25MPa）
最大輸出壓力（0.25MPa）
◆ 充氫具體操作見附件C。
儀表
電流表：本教學平臺共有2個電流表，量程和誤差分別為AC 5A和DC 20A±0.2％。用來測量燃料電池輸出總電流和交流電參數。
電壓表：本教學平臺共有2個電壓表，量程和誤差分別為AC 500V和DC 50V±0.2％。用來測量燃料電池輸出電壓、負載電壓和交流輸出電壓。
計時器：本教學平臺共有1個計時器，量程為100小時，主要用來累計氫瓶使用時間，以便準時充氣。當開啟電堆時按下計時器的計時按鈕，關閉電堆前按停止按鈕保存數據，清除累計時間可按清除按鈕。
溫度表：本教學平臺有1個溫度表，量程和誤差分別是-19.9～99.9℃和±1％。用來反映環境溫度。
負載
線性負載：是一個變阻箱，阻值變換范圍為0～1999歐姆，阻值最小變化值為0.1歐姆；最大可承受功率為10W。
感性負載：是一個額定電壓為12V,轉速為1440r/min的軸流風機。
DC/AC
本教學平臺共有7個DC/AC電源模塊:
1. DCW300-12S12（1個）：將燃料電池發出的直流19V電能轉換為AC220V±5％的交流電壓，為負載和其他供電。技術參數：輸入電壓范圍9～18V，輸出電壓Ac220V，輸出電流1.2A，輸出功率300W。
2. DCN200-12S09（1個）：將10-28V直流電壓轉換為186～260V±5％的交流電壓，向電網進行反向送電（并網）。
三、技術參數：
◆ AC標準電壓范圍： 90V-140V/180V-260VAC
◆ AC頻率范圍： 55Hz~63Hz/45Hz~53Hz
◆ 輸出電流總諧波失真： THDIAC <5%
◆ 相位 差： <1%
◆ 島效應保護： VAC;f AC
◆ 輸出短路保護： 限流
◆ 顯示方式： LED
◆ 待機功耗： <2W
◆ 夜間功耗： <1W
◆ 環境溫度范圍： -25 ℃~60℃
◆ 環境濕度： 0~99%(Indoor Type Design)
緊急停止開關和漏電保護器
為了保護本教學平臺的重要部件，避免一些由于人為的操作失誤而導致的重大事故的發生，我們?cè)陔娫辞岸酥匾考凹尤肓司o急停止開關和漏電保護開關，
四、實驗項目：
實驗1、燃料電池能量轉換原理實驗；
實驗2、反應條件對燃料電池堆性能影響實驗；
實驗3、燃料電池堆負載實驗；
實驗4、燃料電池堆在恒定負載條件下V-I、P-I特性實驗；
實驗5、燃料電池堆在變化負載條件下V-I、P-I特性實驗；
實驗6、電力電子轉換實驗；
實驗7、燃料電池驅動線性負載實驗；
實驗8、燃料電池驅動LED陣列實驗；
實驗9、燃料電池驅動電機實驗；
實驗10、燃料電池燃料電池對移動設備供（充）電實驗
實驗11、燃料電池燃料電池驅動感性負載實驗；
實驗12、燃料電池燃料電池驅動并網模塊并網實驗；
實驗13、線形負載和燈泡負載電堆性能實驗。
實驗14、恒值負載電堆性能實驗。
實驗15、不同溫度電堆性能曲線實驗。
實驗16、不同壓力電堆性能曲線實驗。
實驗17、不同尾氣排放量電堆性能曲線實驗。
實驗18、最佳電堆性能曲線實驗。
實驗19、不同類型電堆性能評價實驗。
五、基本配置表：
|
序號 |
名 稱 |
數 量 |
單 位 |
|
1 |
教學系統主操作臺（立式或臺式） |
1 |
臺 |
|
2 |
50w自吸式PEM燃料電池堆 |
1 |
臺 |
|
3 |
金屬氫化物氫氣瓶 |
1 |
只 |
|
4 |
燃料電池控制器 |
1 |
臺 |
|
5 |
實驗電源模塊（系統內部） |
2 |
套 |
|
6 |
實驗測量?jī)x表（系統面板） |
1 |
套 |
|
7 |
實驗附件 |
1 |
套 |
|
8 |
實驗說明書及指導手冊 |
1 |
冊 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查燃料電池發電教學實訓系統的貨品外觀，核實燃料電池發電教學實訓系統的數量及配件，拒收處于受損狀態的燃料電池發電教學實訓系統；
2、設備質保：茂育將為各采購單位提供燃料電池發電教學實訓系統產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對燃料電池發電教學實訓系統的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌娜剂想姵匕l(fā)電教學實訓系統選型錯誤或燃料電池發電教學實訓系統購買數量錯誤，造成燃料電池發電教學實訓系統的退換貨要求，將不被接受；
4、設備貨期：對燃料電池發電教學實訓系統的發貨期為參考值，如您需要了解燃料電池發電教學實訓系統的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對燃料電池發電教學實訓系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關燃料電池發電教學實訓系統的技術咨詢。
